英文名稱：fastener

定義

用于聯接和緊固零部件的元件。

應用學科

機械工程一級學科機械零件二級學科緊固件二級學科

以上內容由全國科學技術名詞審定委員會審定公布

作用：聯接和緊固零部件的元件
特點：品種繁多標準化系列化程度極高

緊固件

緊固件為將兩個或兩個以上零件或構件緊固連接成為一件整體時所采用的一類機械零件的總稱。

簡介

不銹鋼杯頭螺栓

緊固件是作緊固連接用且應用極為廣泛的一類機械零件。在各種機械、設備、車輛、船舶、鐵路、橋梁、建筑、結構、工具、儀器、儀表和用品等上面都可以看到各式各樣的緊固件。它的特點是品種規格繁多性能用途各異而且標準化、系列化、通用化的種度也極高。因此也有人把已有國家標準的一類緊固件稱為標準緊固件或簡稱為標準件。

緊固件是應用最廣泛的機械基礎件。隨著我國2001年加入WTO并步入國際貿易大國的行列。我國緊固件產品大量出口到世界各國、世界各國的緊固件產品也不斷涌入中國市場。緊固件作為我國進出口量較大的產品之一實現與國際接軌對推動中國緊固件企業走向世界促進緊固件企業全面參與國際合作與競爭都具用重要的現實意義和戰略意義。　由于每個具體緊固件產品的規格、尺寸、公差、重量、性能、表面情況、標記方法以及驗收檢查、標志和包裝等項目的具體要求是分別規定在幾個國家行業標準中例如有英標、德標和美標。

為了保持緊固件行業持續穩定地發展我國提出了“在發展中調整在調整中提升”的新思路堅持以市場結構、產品結構調整為抓手推進企業重組和產業集聚促進全行業經濟增長方式的轉變。

經過過去的不斷努力我國緊固件產業保持著穩健的增長產業調整步伐加快重組和產業集中有新的突破。

2013年中國緊固件市場競爭優勢——目前我國緊固件產業調整步伐加快從片面追求產值產量向提高品質和品牌效應上的轉變從片面追求大而全向專、精、特的方向轉變從生產型向生產服務型轉變使緊固件產業的集中度明顯凸現出來。初步形成了長三角洲、珠江三角洲及環渤海灣三大緊固件產業集聚區建成了嘉興、寧波、溫州、東莞、河北邢臺、永年等若干個緊固件產業基地。

如今龍頭企業發揮主導作用龍頭企業的發展發揮著越來越強的主導作用從而產業集中度有較大提升。其中龍頭企業和超億元企業占52%規模以上企業占33%其他企業占15%.企業在技術創新方面也加快了步伐形成一批各具特色的精、特、專企業其中高強度專用緊固件占15%熱處理產品占60%其他產品占40%.

目前國內外市場競爭進一步加劇必然推進企業向外發展企業分別到國外投資除了一些傳統的出口貿易市場不少企業已將目光投向新興國家常熟標準件廠、寧波金鼎緊固件等10多家企業紛紛開拓匈牙利、馬來西亞、印度尼西亞國外市場。

隨著行業內企業分別到國外投資外也推動企業重組這些企業間的重組能迅速聚集兩企業的發展優勢形成新的合力推動企業的快速發展同時又能提升產業集中度。

同時通過整合海關數據發現2012年中國緊固件進出口量均雙雙下降出口量為246.41萬噸出口創匯45.16億美元同比分別下降4.8%和2.4%;緊固件進口量為25.24萬噸進口金額為28.92億美元同比分別下降4.7%和2.2%。

雖然國內緊固件行業在2012年受挫但2013年全行業有望實現穩步增長預估到2013年緊固件產銷量將達到730萬噸左右。隨著中國與東盟自由貿易區的成長、更多潛在自貿區可能會出現加上中國企業走出去的努力中國的緊固件出口市場有望進一步多元化特別是向新興市場與發展中國家的擴展。

零件

它通常包括以下12類零件

螺栓由頭部和螺桿帶有外螺紋的圓柱體兩部分組成的一類緊固件需與螺母配合用于緊固連接兩個帶有通孔的零件。這種連接形式稱螺栓連接。如把螺母從螺栓上旋下又可以使這兩個零件分開故螺栓連接是屬于可拆卸連接。
螺柱沒有頭部的僅有兩端均外帶螺紋的一類緊固件。連接時它的一端必須旋入帶有內螺紋孔的零件中另一端穿過帶有通孔的零件中然后旋上螺母即使這兩個零件緊固連接成一件整體。這種連接形式稱為螺柱連接也是屬于可拆卸連接。主要用于被連接零件之一厚度較大、要求結構緊湊或因拆卸頻繁不宜采用螺栓連接的場合。
螺釘也是由頭部和螺桿兩部分構成的一類緊固件按用途可以分為三類機器螺釘、緊定螺釘和特殊用途螺釘。機器螺釘主要用于一個緊定螺紋孔的零件與一個帶有通孔的零件之間的緊固連接不需要螺母配合這種連接形式稱為螺釘連接也屬于可拆卸連接也可以與螺母配合用于兩個帶有通孔的零件之間的緊固連接。緊定螺釘主要用于固定兩個零件之間的相對位置。特殊用途螺釘例如有吊環螺釘等供吊裝零件用。
螺母帶有內螺紋孔形狀一般呈顯為扁六角柱形也有呈扁方柱形或扁圓柱形配合螺栓、螺柱或機器螺釘用于緊固連接兩個零件使之成為一件整體。
螺母的特殊類別

高強度自鎖螺母

為自鎖螺母的一個分類具有強度高可靠性強的一面。主要是引進歐洲技術作為前提用于筑路機械、礦山機械、振動機械設備等國內生產該類產品的廠家甚少。

尼龍自鎖螺母

尼龍自鎖螺母是一種新型高抗振防松緊固零件,能應用于溫度-50100℃的各種機械、電器產品中。宇航、航空、坦克、礦山機械、汽車運輸機械、農業機械、紡織機械、電器產品以及各類機械對尼龍自鎖螺母的需求量劇增這是因為它的抗振防松性能大大高于其他各種防松裝置而且振動壽命要高幾倍甚至幾十倍。當前機械設備的事故有80%以上是由于緊固件的松動而造成的,特別在礦山機械中尤為嚴重。而使用尼龍自鎖螺母就可以杜絕由于緊固件松脫所造成的重大事故。

5.自攻螺釘與機器螺釘相似但螺桿上的螺紋為專用的自攻螺釘用螺紋。用于緊固連接兩個薄的金屬構件使之成為一件整體 構件上需要事先制出小孔由于這種螺釘具有較高的硬度可以直接旋入構件的孔中使構件中形成響應的內螺紋。這種連接形式也是屬于可拆卸連接。

6.木螺釘也是與機器螺釘相似但螺桿上的螺紋為專用的木螺釘用螺紋可以直接旋入木質構件或零件中用于把一個帶通孔的金屬或非金屬零件與一個木質構件緊固連接在一起。這種連接也是屬于可以拆卸連接。

7.墊圈形狀呈扁圓環形的一類緊固件。置于螺栓、螺釘或螺母的支撐面與連接零件表面之間起著增大被連接零件接觸表面面積降低單位面積壓力和保護被連接零件表面不被損壞的作用另一類彈性墊圈還能起著阻止螺母回松的作用。

8.擋圈供裝在機器、設備的軸槽或孔槽中起著阻止軸上或孔上的零件左右移動的作用。

9.銷主要供零件定位用有的也可供零件連接、固定零件、傳遞動力或鎖定其他緊固件之用。

10.鉚釘由頭部和釘桿兩部分構成的一類緊固件用于緊固連接兩個帶通孔的零件或構件使之成為一件整體。這種連接形式稱為鉚釘連接簡稱鉚接。屬與不可拆卸連接。因為要使連接在一起的兩個零件分開必須破壞零件上的鉚釘。

11.組合件和連接副組合件是指組合供應的一類緊固件如將某種機器螺釘或螺栓、自供螺釘與平墊圈或彈簧墊圈、鎖緊墊圈組合供應連接副指將某種專用螺栓、螺母和墊圈組合供應的一類緊固件如鋼結構用高強度大六角頭螺栓連接副。

12.焊釘由于光能和釘頭或無釘頭構成的異類緊固件用焊接方法把他固定連接在一個零件或構件上面以便再與其他零件進行連接。

13.鋼絲螺套鋼絲螺套是一種新型的螺紋連接元件是由高強度、高精度的耐腐蝕菱形絲精制而成。形如彈簧安裝在基體特定螺孔中其內表面形成標準螺紋與螺釘螺栓配合時可明顯提高螺紋連接強度和耐磨性;特別在鋁、鎂、鑄鐵、塑料等低強度材料上。鎖緊型是在普通型的基礎上增加一圈或幾圈鎖緊圈。新鄉永達實業有限公司是專業生產鋼絲螺套的廠家建議鋼絲螺套嵌入鋁、鎂合金、鑄鐵、玻璃鋼、塑料等低 強度的工程材料的螺紋中能形成標準的M、MJ螺紋具有連續強度、抗沖擊和耐磨 損的功能并能分散應力保護基體螺紋大大延長基體的使用壽命。同時改善了螺紋的受力情況形成了彈性連接消除了內外螺紋之間的螺距和牙型半角誤差使螺紋上的負荷均勻分布保護了基體螺紋不被損壞延長使用壽命

標準

1 現行國家標準

GB/T 1237-2000 緊固件標記方法

緊固件

GB/T 3098.2-2000 緊固件機械性能螺母粗牙螺紋

GB/T 3098.3-2000 緊固件機械性能緊定螺釘

GB/T 3098.4-2000 緊固件機械性能螺母細牙螺紋

GB/T 3098.5-2000 緊固件機械性能自攻螺釘

GB/T 3098.6-2000 緊固件機械性能不銹鋼螺栓、螺釘和螺柱

GB/T 3098.7-2000 緊固件機械性能自擠螺釘

GB/T 3098.14-2000 緊固件機械性能螺母擴孔試驗

GB/T 3098.15-2000 緊固件機械性能不銹鋼螺母

GB/T 3098.16-2000 緊固件機械性能不銹鋼緊定螺釘

GB/T 3103.3-2000 緊固件公差平墊圈

GB/T 5779.1-2000 緊固件表面缺陷螺栓、螺釘和螺柱一般要求

GB/T 5779.2-2000 緊固件表面缺陷螺母

GB/T 5779.3-2000 緊固件表面缺陷螺栓、螺釘和螺柱特殊要求

GB/T 2-2001 緊固件外螺紋零件的末端

GB/T 5267.1-2002 緊固件電鍍層

GB/T 90.1-2002 緊固件驗收檢查

GB/T 90.2-2002 緊固件標志與包裝

GB/T 3098.11-2002 緊固件機械性能自鉆自攻螺釘

GB/T 3103.1-2002 緊固件公差螺栓、螺釘、螺柱和螺母

GB/T 3098.13-1996 緊固件機械性能螺栓與螺釘的扭矩試驗和破壞扭矩公稱直徑110mm

GB/T 3098.12-1996 緊固件機械性能螺母錐形保證載荷試驗

GB/T 16823.1-1997 螺紋緊固件應力截面積和承載面積

GB/T 16823.2-1997 螺紋緊固件緊固通則

GB/T 3098.10-1993 緊固件機械性能有色金屬制造的螺栓、螺釘、螺柱和螺母

GB/T 3103.2-1982 緊固件公差用于精密機械的螺栓、螺釘和螺母

GB/T 3103.4-1992 緊固件公差耐熱用螺紋連接副

GB/T 3104-1982 緊固件六角產品的對邊寬度

GB/T 3098.17-2000 緊固件機械性能檢查氫脆用預載荷試驗平行支承面法

GB/T 18747.1-2002 厭氧膠粘劑扭矩強度的測定(螺紋緊固件)

GB/T 5267.2-2002 緊固件非電解鋅片涂層

GB/T 8446.3-2004 電力半導體器件用散熱器第3部分:絕緣件和緊固件

GB/T 3098.19-2004 緊固件機械性能抽芯鉚釘

GB/T 3098.20-2004 緊固件機械性能蝶形螺母保證扭矩

GB/T 3098.18-2004 緊固件機械性能盲鉚釘試驗方法

GB/T 3099.2-2004 緊固件術語盲鉚釘

GB/T 4459.1-1995 機械制圖螺紋及螺紋緊固件表示法

GB/T 5276-1985 緊固件螺栓、螺釘、螺柱及螺母尺寸代號和標注

GB/T 5277-1985 緊固件螺栓和螺釘通孔

GB/T 5278-1985 緊固件開口銷孔和金屬絲孔

GB/T 10431-2008 緊固件橫向振動試驗方法

GB/T 3099.1-2008 緊固件術語螺紋緊固件、銷及墊圈

GB/T 5267.3-2008 緊固件熱浸鍍鋅層

GB/T 16938-2008 緊固件螺栓、螺釘、螺柱和螺母通用技術條件

GB/T 3098.21-2008 緊固件機械性能第21部分不銹鋼自攻螺釘

GB/T 6189-1986 緊固件用六角花形E型

GB/T 5267.4-2009 緊固件表面處理耐腐蝕不銹鋼鈍化處理

GB/T 3098.22-2009 緊固件機械性能細晶非調質鋼螺栓、螺釘和螺柱

GB/T 17645.511-2010 工業自動化系統與集成零件庫第511部分機械系統與通用件緊固件參考字典

GB/T 90.3-2010 緊固件質量保證體系

GB/T 11577-2010 船用集裝箱緊固件

GB/T 9125-2010 管法蘭連接用緊固件

GB/T 16823.3-2010 緊固件扭矩-夾緊力試驗

GB/T 3098.1-2010 緊固件機械性能螺栓、螺釘和螺柱

GB/T 3098.9-2010 緊固件機械性能有效力矩型鋼鎖緊螺母

GB/T 3098.8-2010 緊固件機械性能-200℃+700℃使用的螺栓連接零件

GB/T 26547-2011 螺紋緊固件用回轉式工具性能試驗方法

GB/T 152.1-1988 緊固件鉚釘用通孔

GB/T 152.2-1988 緊固件沉頭用沉孔

GB/T 152.3-1988 緊固件圓柱頭用沉孔

GB/T 152.4-1988 緊固件六角頭螺栓和六角螺母用沉孔

GB/T 13682-1992 螺紋緊固件軸向載荷疲勞試驗方法

GB/T 13806.1-1992 精密機械用緊固件十字槽螺釘

GB/T 13806.2-1992 精密機械用緊固件十字槽自攻螺釘刮削端

標準(常用的是德標和美標)

GB 國標ISO(國際標準)

DIN 德制 JIS 日標

ANSI /ASME American National Standards Institute – ANSIAmerican Society Of Mechanical Engineers – ASME美標

BS 英制 IFI =Industrial Fastener Institute是美國工業緊固件協會的標準 BA 英制

2 螺紋

MF (公制牙)
UNC.美制粗牙

UNF (美制細牙)

UNEF (美制超細牙)

S.W. 標準惠氏粗牙系列一般用途圓柱螺紋 (英制牙)
S.F. 標準惠氏細牙系列一般用途圓柱螺紋 (英制牙)
fine pitch thread 細牙

full thread 全螺紋

3 螺絲頭型

IHH=ind hex head 鋸 六角頭

PH=phillips 十字槽

Pan 圓頭(盤頭)

Oval 半沉頭

W.H.. 六角小法蘭
W.F. 六角大法蘭
CSK 沙拉頭(沉頭)

Large wafer 大扁平頭

Bugle 喇叭頭

Truss 盤頭帶墊

Pozi 米制槽

Serra-tion 墊下帶花

Flower Head 開花頭

6-bobes recess 內梅花

Cup head杯頭

4 常見緊固件名稱

split washer彈簧墊片一般廠家會管washer叫“華司”

flat washer平墊片

Self tapping screw自攻螺絲

Self drilling screw自鉆螺絲

drywall screw 干墻螺絲/干壁螺絲/墻用螺絲

high low screw高低牙螺絲

collated screw鏈帶螺絲

Concrete screw 水泥螺絲

Tri-lobular thread screw三角螺絲

kep nut 鎖緊螺母

acorn nut 蓋形螺母

wing washer 翼

提高溫度能改善金屬的塑性,使之不易開裂。高溫度還能減小金屬的變形抗力,降低所需鍛壓機械的噸位。高溫變形有利于提高工件的內在質量。但熱鍛壓工序多,工件精度差,表面不光潔,鍛件容易產生氧化、脫碳和燒損。當金屬(如鉛、錫、鋅、銅、鋁等)有足夠的塑性和變形量不大(如在大多數沖壓加工中)時,或變形總量大而所用的鍛壓工藝(如擠壓、徑向鍛造等)有利于金屬的塑性變形時,常不采用熱鍛壓,而改用冷鍛壓。為使一次加熱完成盡量多的鍛壓工作量,熱鍛壓的始鍛溫度與終鍛溫度間的溫度區間應盡可能大。但始鍛溫度過高會引起金屬晶粒生長過大而形成過熱現象,會降低鍛壓件質量。溫度接近金屬熔點時則會發生晶間低熔點物質熔化和晶間氧化,形成過燒。過燒的坯料在鍛壓時往往碎裂。一般采用的熱鍛壓溫度為:碳素鋼800～1250℃；合金結構鋼850～1150℃；高速鋼900～1100℃；常用的鋁合金 380～500℃；鈦合金850～1000℃；黃銅700～900℃。

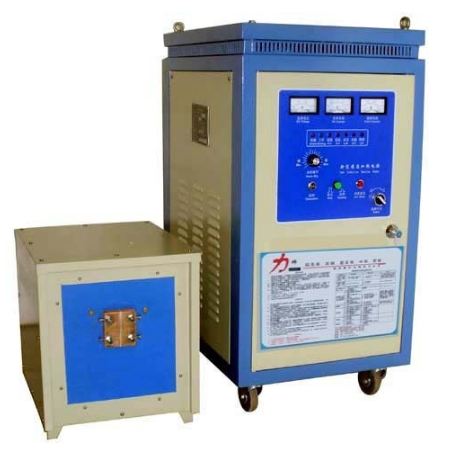

常用的緊固件熱鍛壓成型設備有以下幾種

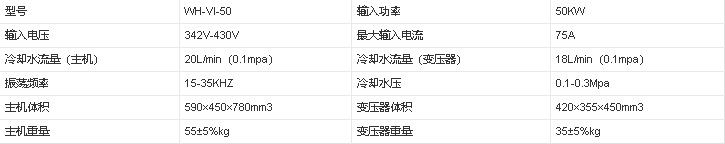

50kw超音頻感應加熱設備技術參數：

80kw高頻感應加熱設備技術參數：
