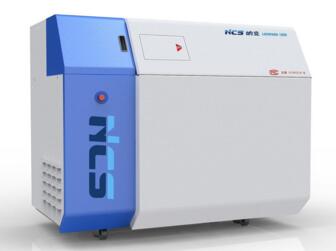

將復色光分離成光譜的光學儀器。光譜儀有多種類型,除在可見光波段使用的光譜儀外,還有紅外光譜儀和紫外光譜儀。按色散元件的不同可分為棱鏡光譜儀、光柵光譜儀和干涉光譜儀等。按探測方法分,有直接用眼觀察的分光鏡,用感光片記錄的攝譜儀,以及用光電或熱電元件探測光譜的分光光度計等。單色儀是通過狹縫只輸出單色譜線的光譜儀器,常與其他分析儀器配合使用。

圖中所示是三棱鏡色譜儀的基本結構。狹縫S與棱鏡的主截面垂直,放置在透鏡L的物方焦面內,感光片放置在透鏡L的像方焦面內。用光源照明狹縫S, S的像成在感光片上成為光譜線,由于棱鏡的色散作用,不同波長的譜線彼此分開,就得入射光的光譜。棱鏡攝譜儀能觀察的光譜范圍決定于棱鏡等光學元件對光譜的吸收。普通光學玻璃只適用于可見光波段,用石英可擴展到紫外區,在紅外區一般使用氯化鈉、溴化鉀和氟化鈣等晶體。普遍使用的反射式光柵光譜儀的光譜范圍取決于光柵條紋的設計,可以具有較寬的光譜范圍。

表征光譜儀基本特性的參量有光譜范圍、色散率、帶寬和分辨本領等。基于干涉原理設計的光譜儀(如法布里-珀羅干涉儀、傅立葉變換光譜儀)具有很高的色散率和分辨本領,常用于光譜精細結構的分析。

根據色散組件的分光原理,光譜儀器可分為:棱鏡光譜儀,衍射光柵光譜儀和干涉光譜儀.光學多道分析儀OMA (Optical Multi-channel Analyzer)是近十幾年出現的采用光子探測器(CCD)和計算機控制的新型光譜分析儀器,它集信息采集,處理, 存儲諸功能于一體.由于OMA不再使用感光乳膠,避免和省去了暗室處理以及之后的一系列繁瑣處理,測量工作,使傳統的光譜技術發生了根本的改變,大大改善了工作條件,提高了工作效率;使用OMA分析光譜,測量準確迅速,方便,且靈敏度高,響應時間快,光譜分辨率高,測量結果可立即從顯示屏上讀出或由打印機,繪圖儀輸出。它己被廣泛使用于幾乎所有的光譜測量,分析及研究工作中,特別適應于對微弱信號,瞬變信號的檢測。

1、入射狹縫: 在入射光的照射下形成光譜儀成像系統的物點。

2、準直元件: 使狹縫發出的光線變?yōu)槠叫泄狻Ｔ摐?zhǔn)直元件可以是一獨立的透鏡、反射鏡、或直接集成在色散元件上,如凹面光柵光譜儀中的凹面光柵。

3、色散元件: 通常采用光柵,使光信號在空間上按波長分散成為多條光束。

4、聚焦元件: 聚焦色散后的光束,使其在焦平面上形成一系列入射狹縫的像,其中每一像點對應于一特定波長。

5、探測器陣列:放置于焦平面,用于測量各波長像點的光強度。該探測器陣列可以是CCD陣列或其它種類的光探測器陣列。

絕對測量需要知道單色儀的絕對透射率:對于相對測量,以各種波長處的相對單位可以測量透射率。真空紫外線的這些測量有相當大的實驗困難,因此通常使用輔助單色儀。在各種入射角的情況下分別測量衍射光柵的效率。在許多實驗步驟中已成功地避免了校準上的困難。

曾經研究過光柵效率與波長、入射角、鍍層厚度、鍍層材料以及其它因素的關系。所有這些測量都指出,在許多情況下能量損失是非常顯著的,并且光柵的效率低于1%,光柵的不同部分可能有明顯不同的效率。

1、如停機在2-8小時,則外冷水需先運轉10分鐘,內冷水需先運轉5分鐘;如停機在8小時以上,則外冷水需先運轉15分鐘,內冷水需先運轉10分鐘。

2、開機順序?yàn)榇蜷_外冷水

3、打開內冷水(COOLER)開關

4、打開CTROL、VACUUM開關(觀察真空度是否下降到10以下,觀察內冷卻水的電導率是否在10以下)

5、打開HEATER

6、打開板高壓開關

7、打開電腦,打開MXF操作軟件,點擊Monitor,觀察狀態并檢查是否聯機

8、一切正常后,打開面板右下方X-RAY開關

9、點擊面板左上方X-RAY ON按鈕,可打開X射線——按照(5KV-0mA)——(10KV-mA)——(15KV-0mA)——(20KV-0mA)——(20KV-5mA)——(20KV-10mA)順序升高管流、管壓。如停機在2-8小時,則每步需等待10分鐘;如停機在8小時以上,則每步需等待20分鐘

10、點擊Maintenance欄位-彈出Maintenance-MXF-點擊Inrument Setup,彈出Instrument Setup后在X-ray下方管壓、管流欄位中,將兩項設定為(30、20),點擊執行,即可使光管條件恢復待機狀態,可進行常規分析操作。

關機注意事項

在電壓正常情況下,需進行關機調試或其他工作,則可進行常規關機工作。

1、待機狀態為管壓30KV、管流20mA。若需關機,則可點擊Maintenance欄位-彈出Maintenance-MXF-點擊Instrument Setup,彈出Instrument Setup-在X-ray下方管壓、管流欄位中,將兩項分別按(20、10)-(20、0)-(10、0)-(0、0)進行降低,最后歸0。

2、當管壓、管流均歸0的條件下,可進行關機操作。將面板上X-RAY打到OFF

3、將下方X-RAY開關關閉

4、關閉HEATER

5、關閉板高壓開關

6、關閉CONSOLE、VACUUM開關

7、關閉電腦中MXF操作軟件,關閉電腦。

8、如果有必要關閉內循環水,則等待5分鐘后,關閉內循環水,如無必要,則不關閉——如果有必要關閉外循環水,則等待10分鐘后關閉外循環水,如無必要,則不關閉。

9、關閉配電箱開關,使儀器完全斷電,可進行維護檢查操作。
