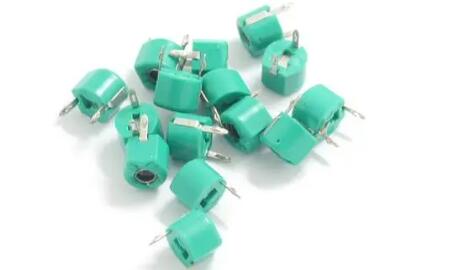

可調電容一般有陶瓷介質和薄膜介質,陶瓷介質的高頻特性好,可以工作在幾百MHz甚至以上,而薄膜的高頻特性要差一些,但一兩MHz還是可以用的。陶瓷可調電容就是介質材料為陶瓷的其容值隨動片的轉動而連續改變的電容器。

陶瓷可調電容的優缺點

陶瓷可調電容的高頻特性好,可以工作在幾百MHz甚至以上,但是陶瓷的生產加工要困難一些,所以價格高,薄膜的價格要低一些。

陶瓷可調電容一般調整到合適的容值后,就不需要經常去調節了,這時它起到的作用和普通電容器是一樣的,如果調試用力不當,或調節次數過于頻繁,都可能會損壞電容器。

陶瓷可調電容的容值

可調電容的電容量都標有最大電容量和最小電容量,一般有2/7P、3/10P、5/15P等規格,變化范圍為3倍多一點。

任何制造出來的電容器都不是理想的電容器,都存在電介質損耗,電介質損耗小的電容器適用于高頻電路,電介質損耗大的只能工作于低頻,這就叫電容器的頻率特性。

電容器頻率特性是指電容器工作在交流電路(尤其在高頻電路中)時,其電容量等參數將隨著頻率的變化而變化的特性。電容器在高頻電路工作時,構成電容器材料的介電常數將隨著工作電路頻率的升高而減小。此時的電損耗也將增加。不同種類的電容器介電參數不一樣,它們在很多情況下都不可互相替代。

2、不可在以下環境中使用:直接濺水、鹽水、油或處于結露狀態的環境;充滿有害氣體(硫化氫、亞硫酸、亞硝酸、氯氣、氨氣、溴等)。

3、振動或沖擊條件超過商品目錄或繳納規定范圍的過激環境。

半可調電容,一般可調范圍小,用在高頻振蕩電路振蕩回路中,多用于振蕩回路的校準。一般用于生產過程中的校準,一次調準后,基本固定。一般需用工具調整。不適用多次調整。

可調電容,一般也是用在振蕩回路中,作為正常工作中的頻率調節。其結構適用多次連續調節,壽命長,調節容易。可變電容多為2-4連,用于天線回路,本振回路的頻率調節。多用于高頻信號發生器的頻率調節。
