整流器是一個整流裝置,簡單的說就是將交流(AC)轉化為直流(DC)的裝置,經濾波后供給負載 ,或者供給逆變器。

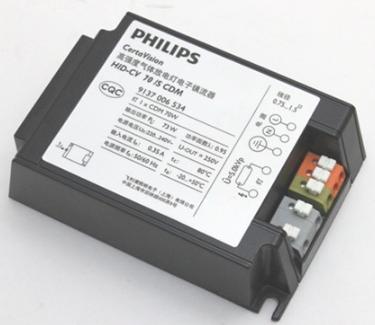

電子鎮流器是集強電(220伏市電、弱電( 微電子學技術及電真空 、光學技術為一體的高科技產品。自80年代中后期以來,歐、美、日、韓等國的各大半導體公司相繼成功地將脈沖寬度調制(PWM)、開關電源(SMPS) 和有源功率因數校正(PFC)技術應用到電子鎮流器上。如德國西門子公司的TD4812 ,美國德州儀器公司的TL494 ,美國摩托羅拉公司的MC34261 以及韓國三星電子的KA7524等電子鎮流器采用上述集成電路后,功率因數可提高到0.9以上,,總諧波含量(THD) 降至15%以下。電子鎮流器在世界范圍內特別是工業發達國家得到了迅速的推廣應用。在美國己把推廣應用電子鎮流器用法律形式予以規定,是每三年必須強制更換的產品,以確保安全性和可靠性,年需求量在1億只左右。在歐洲和東南亞,電子鎮流器同樣有相當大的市場, 已成為電光源更新替代的配套產品。

一、電子整流器檢修前的準備工作

電子整流器是用二極管電直接整流,然后進行半橋逆變,點亮日光燈管。它與電不隔離,如同電視機的熱底板,電路板上各處都帶電,人體接觸公共線(地線)都有觸電危險,檢修時要特別注意人身安全。加電后,切勿用手接觸線路板上的任何金屬部分,尤其不要雙手拿電路板。檢修時卸下燈管,從燈架兩頭R的塑料罩中取出兩塊電路板A、B,把燈絲彈簧片的四根接線1-4焊下,依次焊到燈管兩頭的燈絲引腳上,在市電引人端接上開關SWi和電源插頭。接上5w1是非常必要的。筆者在維修時發現,不接SW1,在插接加電過程中,多次損壞電子整流器,這是因?yàn)椴褰舆^程中,往往會出現多次通、斷的情況,這樣會產生很高的尖脈沖電壓擊穿易損元件。

二、電子整流器檢修步驟

1、日光燈最多的故障是燈管不亮,開燈無任何反應。首先,測量R0是否燒斷。RO本身就是起保險作用,一旦過流就會燒斷,以免損壞更多的元LED芯片。有的電子整流器在RO處接的就是0.5A的保險管。若RO燒斷,必存在過流故障。

2、在確定整流濾波電路良好后,再著手檢查以后的電路。由于a處斷開,用萬用表RX10k擋正測a,b兩點間的電阻(紅表筆接b,黑表筆接a),此值應大于500kSZ。若為00,應查R10,VT2的c-e極間是否燒斷;若在470kn左右,則在VT2的c-e極間嚴重漏電,甚至短led節能燈配件路,這里提出一個容易誤判的問題,當鋇」a,b之間的電阻時只有30kf左右,好像是VT2漏電,其實不然,因?yàn)橛?OkS2擋測量,表內9V電壓加在a,b間,給VT2注人偏流,VT2處于導通狀態,所以c-e間電阻小,不是漏電。

3、確定a,b間電阻正確后,用萬用表Rxlk檔測VTl和VT2的兩個PN結電阻,大致判斷這兩只三極管的性能。需注意的是,測VT1的PN結電阻時,要斷開R5,才能獲得正確讀數。用Rxl擋測R5至1110的電阻值,這些電阻都有燒斷的例子。燒斷119,1110更是常見的,這兩只電阻使用過久阻值會增加,只要它們的值大于2dZ,電路就不容易起振,燈不亮,應重點檢查。至于D5、D6、C4的耐壓較高,磁環變壓器Trl繞組線徑粗,絕緣也好,這些都不可能損壞。

4、經過以上靜態測量,檢查完故障元件,把電路復原,仔細檢查一下電路板上的焊點及元件有無短路、觸碰、松動、斷裂的地方。經校正無誤后加電,大多數情況下,日光燈都能恢復正常工作,但還可能出現以下變壓器中性點耐壓故障,應逐一排除。
