電子連接器是傳輸電子信號的裝置(類比信號或數位信號),可提供分離的界面用以連接兩個次電子系統,是用以完成電路或電子機器等相互間電氣連接的元件。如:電源插頭/插座、IC腳座、電話線插頭等皆是。廣泛應用于電子工業。

電子連接器是一種電機系統,其可提供可分離的界面用以連接兩個次電子系統,簡單的說,用以完成電路或電子機器等相互間電器連接之元件成為連接器亦即兩者之間的橋梁。

電子連接器可作為電路間,組件間,系統間電氣/電子傳輸連接部件,使功率,信號,電流能穩定可靠的流通,又方便產品組裝,維修,更換。

連接器具體測試項目如下：

一、插拔力測試

參考標準：EIA-364-13

目的：驗證連接器的插拔力是否符合產品規格要求

原理：將連接器按規定速率進行完全插合或拔出,記錄相應的力值

二、耐久性測試

參考標準：EIA-364-09

目的：評估反復插拔對連接器的影響,模擬實際使用中連接器的插拔狀況

原理：按照規定速率連續插拔連接器直至達到規定次數。

三、絕緣電阻測試

參考標準：EIA-364-21

目的：驗證連接器的絕緣性能是否符合電路設計的要求或經受高溫,潮濕等環境應力時,其阻值是否符合有關技術條件的規定。

原理：在連接器的絕緣部分施加電壓,從而使絕緣部分的表面或內部產生漏電流而呈現出來的電阻值。

四、耐電壓測試

參考標準：EIA-364-20

目的：驗證連接器在額定電壓下是否能安全工作,能否耐受過電位的能力,從而評定連接器絕緣材料或絕緣間隙是否合適

原理：在連接器接觸件與接觸件之間,接觸件與外殼之間施加規定電壓并保持規定時間,觀察樣品是否有擊穿或放電現象。

五、接觸電阻測試

參考標準：EIA-364-06/EIA-364-23

目的：驗證電流流經接觸件的接觸表面時產生的電阻值

原理：通過對連接器通規定電流,測量連接器兩端電壓降從而得出電阻值

六、振動測試：

參考標準：EIA-364-28

目的：驗證振動對電連接器及其組件性能的影響

振動類型：隨機振動,正弦振動

七、機械沖擊測試

參考標準：EIA-364-27

目的：驗證連接器及其組件耐沖擊的能力或評定其結構是否牢固

測試波形：半正弦波,方波

八、冷熱沖擊測試

參考標準：EIA-364-32

目的：評估連接器在急速的大溫差變化下,對于其功能品質的影響

九、溫濕度組合循環測試

參考標準：EIA-364-31

目的：評估連接器在經過高溫高濕環境儲存后對連接器性能的影響

十、高溫測試

參考標準：EIA-364-17

目的：評估連接器暴露在高溫環境中于規定時間后端子和絕緣體性能是否發生變化

十一、鹽霧測試

參考標準：EIA-364-26

目的：評估連接器,端子,鍍層耐鹽霧腐蝕能力

十二、混合氣體腐蝕測試

參考標準：EIA-364-65

目的：評估連接器暴露在不同濃度混合氣體中的耐腐蝕能力及對其性能的影響

十三、線材搖擺測試

參考標準：EIA-364-41

2、按外觀可分為:外部型和內部型

外部型有:

I/O:D-超小型連接器(又稱D-SUB連接器),USB,1394,DDR,VGA,SCSI等

CARD:SD,SIM,NEW CARD等

JACK:RJ11,RJ45等

RF

電源

其他:SCSI,DVI等

內部型有:

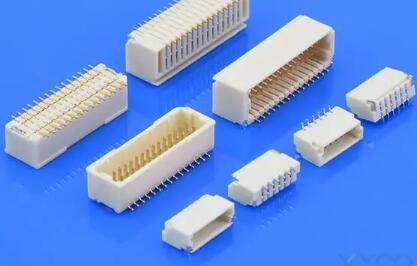

板對板

線對板

線對線

柔性電路板(FPC):ZIF

HDD:BOX,PIN-Header&Socket

Edge Card:AGP,PCI

CPC Socket:478,SLOT-1,SLOT-2

Memory:DIM,SO-DIM

其他:MINI PCI

LCP

具有線膨脹系數小,注塑成型收縮率低和非常突出的強度和彈性模量以及優良的耐熱性,具有較高的負荷變形溫度,有些可高達340度以上,LCP還具有耐化學藥品和氣密性優良,因此一般連接器尤其需要SMT的都首選LCP料,eg:MINI PCI EXPRESS;DDR。

NYLON

成本較低,抗拉強度很高,有突出的耐磨性和自澗滑性,流動性好,利于薄壁成型,但縮水嚴重,易產生毛頭,成型前需嚴格進行烘烤,以防產生水解,一般連接器尤其DIP的大多用NYLON料,eg:PCI 120P;PCI EXPRESS。

PBT

成本低,強度高,耐摩擦,但成型性較差,縮水嚴重,由于熔化溫度較低,過波峰焊 時會產生塑料熔化現象。

高頻信號/傳輸

接觸組抗低、效應低、信號遮蔽效果佳、信號延遲、Crosstalk ….等影響

自動化作業

減少工站制程、Auto Pick & Place、Type、產品精準度提高、維修方式

人性化介面

方便使用者操作、防呆設計

低使用成本

產品標準化、具彈性的產品及制程設計、交貨期壓縮
