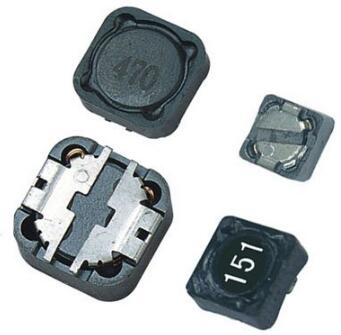

1、表面貼裝高功率電感。

2、具有小型化,高品質,高能量儲存和低電阻之特性。

3、主要應用在電腦顯示板卡,筆記本電腦,脈沖記憶程序設計,以及DC-DC轉換器上。

4、可提供卷軸包裝適用于表面自動貼裝。

應用自動表面裝載;

出色的焊接性和耐環境性;

適用于回流焊;

歐洲RoHS對應品;

包括無鉛端子;

2、電感感量值:指該功率電感在頻率100Khz時測試的值。所以品牌不同感量值也不同。

3、自諧頻率:電感量和富有電感量形成共振的頻率點。所以在運用中,不要超過自諧振頻率來使用。

4、直流電感:繞線電感DCR值較大會導致發熱。

5、飽和電流:電感值下降30%時的電流值。

屬性

貼片電感,是閉合回路的一種屬性。當貼片電感的線圈通過電流后,貼片電感在線圈中形成磁場感應,感應磁場又會產生感應電流來抵制通過線圈中的電流。貼片電感在電路中起到的作用是在通過非穩恒電流時產生變化的磁場,而這個磁場又會反過來影響電流,貼片電感在電源回路中串如電感,電感對直流是直通的,對高頻脈沖是高阻的,所以起到通直流阻交流脈沖的作用。

電阻用來控制電路中的電流,電容用來隔直流通交流, 電感用來阻高頻通低頻的,另一方面電容和電感都是儲能元件,所以在電路中還有濾波作用。貼片電感在電路中具有阻止交流電通過而讓直流電順利通過的特性。電感的特性是通直流、阻交流,頻率越高,線圈阻抗越大。電感器在電路中經常和電容一起工作

電感線圈有阻止交流電路中電流變化的特性。電感線圈有與力學中的慣性相類似的特性,在電學上取名為"自感應",貼片電感在低頻時,電感一般呈現電感特性,既只起蓄能,濾高頻的特性,但在高頻時,它的阻抗特性表現的很明顯。有耗能發熱,感性效應降低等現象。不同的電感的高頻特性都不一樣。

作用

貼片電感,是用絕緣導線繞制而成的電磁感應元件。屬于常用的電感元件。貼片電感的作用:通直流阻交流這是簡單的說法,對交流信號進行隔離,濾波或與電容器,電阻器等組成諧振電路.調諧與選頻電感的作用:電感線圈與電容器并聯可組成LC調諧電路。貼片電感在電路中的任何電流,會產生磁場,磁場的磁通量又作用于電路上。

當貼片電感通過的電流變化時,貼片電感中產生的直流電壓勢將阻止電流的變化。當通過電感線圈的電流增大時,電感線圈產生的自感電動勢與電當通過電感線圈的電流減小時,自感電動勢與電流方向相同,阻止電流的減小,同時釋放出存儲的能量,以補償電流的減小。流方向相反,阻止電流的增加,同時將一部分電能轉化成磁場能存儲于電感之中;因此經電感濾波后,不但負載電流及電壓的脈動減小,波形變得平滑,而且整流二極管的導通角增大。

線徑/圈數計算公式

功率電感加載其電感量按下式計算:線圈公式

阻抗(ohm) = 2 * 3.14159 * F(工作頻率) * 電感量(mH),設定需用 360ohm 阻抗,因此:

電感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作頻率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH

據此可以算出繞線圈數:

圈數 = [電感量* { ( 18*圈直徑(吋)) + ( 40 * 圈長(吋))}] ÷ 圈直徑 (吋)

圈數 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈

空心電感計算公式

空心電感計算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)

D——————線圈直徑

N——————線圈匝數

d————-線徑

H————線圈高度

W————線圈寬度

單位分別為毫米和mH。。

空心線圈電感量計算公式:

l=(0.01*D*N*N)/(L/D+0.44)

線圈電感量 l單位: 微亨

線圈直徑 D單位: cm

線圈匝數 N單位: 匝

線圈長度 L單位: cm

頻率電感電容計算公式:

l=25330.3/[(f0*f0)*c]

工作頻率: f0 單位:MHZ 本題f0=125KHZ=0.125

諧振電容: c 單位:PF 本題建義c=500...1000pf 可自行先決定,或由Q

值決定

諧振電感: l 單位: 微亨

1、針對環行CORE,有以下公式可利用: (IRON)

L=N2.AL L= 電感值(H)

H-DC=0.4πNI / l N= 線圈匝數(圈)

AL= 感應系數

H-DC=直流磁化力 I= 通過電流(A)

l= 磁路長度(cm)

l及AL值大小,可參照Micrometal對照表。例如: 以T50-52材,線圈5圈半,其L值為T50-52(表示OD為0.5英吋),經查表其AL值約為33nH

L=33.(5.5)2=998.25nH≈1μH

當流過10A電流時,其L值變化可由l=3.74(查表)

H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 (查表后)

即可了解L值下降程度(μi%)

2、介紹一個經驗公式

L=(k*μ0*μs*N2*S)/l

其中

μ0 為真空磁導率=4π*10(-7)。(10的負七次方)

μs 為線圈內部磁芯的相對磁導率,空心線圈時μs=1

N2 為線圈圈數的平方

S 線圈的截面積,單位為平方米

l 線圈的長度, 單位為米

k 系數,取決于線圈的半徑(R)與長度(l)的比值。

計算出的電感量的單位為亨利
