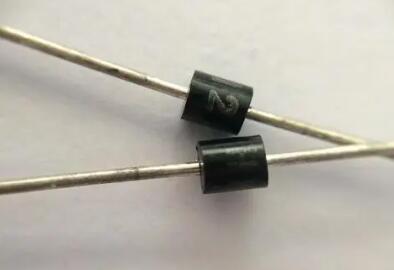

雙向觸發二極管除用來觸發雙向晶閘管外,還常用在過壓保護、定時、移相等電路,圖2就是由雙向觸發二極管和雙向晶閘管組成的過壓保護電路。當瞬態電壓超過DIAC和Ubo時,DIAC迅速導通并觸發雙向晶閘管也導通,使后面的負載免受過壓損害。

用萬用表R×1k或R×10k檔,測量雙向觸發二極管正、反向電阻值。正常時其正、反向電阻值均應為無窮大。若測得正、反向電阻值均很小或為0,則說明該二極管已擊穿損壞。

二、測量轉折電壓

測量雙向觸發二極管的轉折電壓有三種方法:

1、將兆歐表的正極和負極分別接雙向觸發二極管的兩端,用兆歐表提供擊穿電壓,同時用萬用表的直流電壓檔測量出電壓值,將雙向觸發二極管的兩極對調后再測量一次。比較一下兩次測量的電壓值的偏差(一般為3~6V)。此偏差值越小,說明此二極管的性能越好。

2、先用萬用表測出市電電壓U,然后將被測雙向觸發二極管串入萬用表的交流電壓測量回路后,接入市電電壓,讀出電壓值U1,再將雙向觸發二極管的兩極對調連接后并讀出電壓值U2。

若U1與U2的電壓值相同,但與U的電壓值不同,則說明該雙向觸發二極管的導通性能對稱性良好。若U1與U2的電壓值相差較大時,則說明該雙向觸發二極管的導通性不對稱。若U1、U2電壓值均與市電U相同時,則說明該雙向觸發二極管內部已短路損壞。若U1、U2的電壓值均為0V,則說明該雙向觸發二極管內部已開路損壞。

3、用0~50V連續可調直流電源,將電源的正極串接1只20kΩ電阻器后與雙向觸發二極管的一端相接,將電源的負極串接萬用表電流檔(將其置于1mA檔)后與雙向觸發二極管的另一端相接。逐漸增加電源電壓,當電流表指針有較明顯擺動時(幾十微安以上),則說明此雙向觸發二極管已導通,此時電源的電壓值即是雙向觸發二極管的轉折電壓。
