2、采用保護接零有如下特點:①采用保護接零的電氣設備,如因絕緣損壞,所產生的"相"對"零"的短路電流要比采用保護接地方式大得多,因而能在較短的時間內促使熔斷器或自動空氣開關發生動作,迅速切斷電源;②由于零線和相線一般都是并行敷設的,所以采用保護接零時安全方便。

3、在使用單相插座做保護接零時。

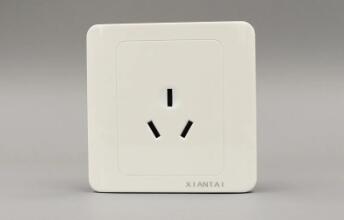

單相三孔插座右插孔接相線,左插孔接零線,上插孔(孔徑大于其他兩個插孔)接保護零線。但這根零線必須接在零線的干線上,而不能接在左插孔接線端至零線干線之間。如圖2所示。

這樣一旦發生零線斷線時,如圖3所示,相線的電壓通過用電設備引至工作零線的左插孔,再由連接線傳到設備的外殼上,使觸及設備外殼的人員觸電,因此,必須嚴格遵照正確接線方式,安裝三孔插座。

兩種分類

1、對于家庭用電來說則是多一根PE(地)線,它是接在用電器的金屬外殼上,當發生漏電事故時候,人接觸用電器外殼不會觸電。

2、有很少部分工業用電接的3孔插頭是分別接的ABC三相380V的電源,這就和家庭用電的3孔不同。

注意事項

中線是從發電機或電力變壓器中性點引出的線,如果它不接地就稱為中線,如果將它良好接了地(大地為零電位),此時的中線就又稱為零線了。民用電的零線和地線雖然都從同一點引出,但它們各自的功能是分開的,不能混用。比如零線和火線是用電的回路線,它們和電器的外殼是絕緣的,線里流動的電流是同樣大小的,故線徑是同樣的粗細。而地線是和電器的外殼相聯的,當電器有故障時當中才有電流流通,一般沒有電流,故其線徑要細得多。零線和火線是用電的回路,故絕不能將零線接到外殼上,那會使人觸電的。

地線、零線和火線:大地是良好的導體,地線通過深埋的電極與大地短路連接。市電的傳輸是以三相的方式,并有一根中性線,三相平衡時中性線的電流為零,俗稱"零線",零線的另一個特點是與地線在系統總配電輸入短接,電壓差接近為零。三相電的三根相線與零線有220電壓,會對人產生電擊,俗稱"火線"。電氣線路的安裝及排列順序有嚴格的標準,實際中按標準正確裝配地線、零線和火線對安全至關重要 。
