屏蔽雙絞線(英語:Shielded Twisted Pair,STP),是一種廣泛用于數據傳輸?shù)?a href="/baike/list_720.html">銅質線材。屏蔽雙絞線是一些企業設備中使用的特殊銅電話線。在普通雙絞電話線的外面增加一層覆蓋或者屏蔽,形成屏蔽雙絞線,屏蔽層用作接地。

雙絞線由四組兩條一對地互相纏繞并包裝在絕緣管套中的銅線所組成,多對雙絞線包裝在一起時,常常對各對雙絞線進行唯一顏色編碼。模擬、數字和以太網等不同用途需要多對不同雙絞線。 四對不同顏色的傳輸線互相纏繞,每對相同顏色的線傳遞著來回兩方向的電脈沖,這樣的設計是利用了電磁感應相互抵銷的原理來屏蔽頻率小于30Mhz的電磁干擾。對于高于30Mhz的電磁干擾,通常考慮采用屏蔽的方式來進行防護,因此有了屏蔽雙絞線。

屏蔽雙絞線根據屏蔽方式的不同,屏蔽雙絞線又分為兩類,即STP(Shielded Twisted-Pair)和FTP(Foil Twisted-Pair)。

STP是指每條線都有各自屏蔽層的屏蔽雙絞線,而FTP則是采用整體屏蔽的屏蔽雙絞線。需要注意的是,屏蔽只在整個電纜裝有屏蔽裝置,并且兩端正確接地的情況下才起作用。所以,要求整個系統全部是屏蔽器件,包括電纜、插座、跳線和配線架等,同時建筑物需要有良好的地線系統。

屏蔽雙絞線電纜的外層由鋁泊包裹,以減小輻射,但并不能完全消除輻射。屏蔽雙絞線價格相對較高,安裝時要比非屏蔽雙絞線電纜困難。類似于同軸電纜,它必須配有支持屏蔽功能的特殊連結器和相應的安裝技術。

命名規則

ISO/IEC 11801:2002的附錄E中將不同類型的雙絞線命名規則歸納如下:

X/YTP

其中斜杠/之前為總屏蔽層,斜杠/之后為每對線對的單獨屏蔽層,并按S指代絲網編織屏蔽;F指代一層或兩層鋁箔屏蔽;SF指代絲網編織及鋁箔屏蔽;U指無屏蔽層。以下對各種屏蔽類型做詳細比較:

F/UTP類

鋁箔總屏蔽屏蔽雙絞線(F/UTP)是最傳統的屏蔽雙絞線,主要用于將8芯雙絞線與外部電磁場隔離,對線對之間電磁干擾沒有作用。

F/UTP雙絞線在8芯雙絞線外層包裹了一層鋁箔。即在8根芯線外、護套內有一層鋁箔,在鋁箔的導電面上鋪設了一根接地導線 。

F/UTP雙絞線主要用于超五類,六類產品中,在超六類產品中也有應用。

F/UTP屏蔽雙絞線有以下工程特點:

通常情況下,超五類及六類雙絞線外徑大于同等級的非屏蔽雙絞線;超六類非屏蔽雙絞線因設計間差異,可能大于F/UTP屏蔽雙絞線;

U/FTP類

線對屏蔽雙絞線(U/FTP)的屏蔽層同樣由鋁箔和接地導線組成,所不同的是:鋁箔 層分有4張,分別包裹4個線對,切斷了每個線對之間電磁干擾途徑。因此它除了可以抵御外來的電磁干擾外,還可以對抗線對之間的電磁干擾(串?dāng)_)。

U/FTP線對屏蔽雙絞線主要用于六類屏蔽雙絞線,也可以用于超5類屏蔽雙絞線。

SF/UTP類

SF/UTP屏蔽雙絞線的總屏蔽層為鋁箔+銅絲網,屬于雙層屏蔽雙絞線的一種,它不需要接地導線作為引流線:銅絲網具有很好的韌性,不易折斷,因此它本身就可以作為鋁箔層的引流線,萬一鋁箔層斷裂,絲網將起到將鋁箔層繼續連接的作用。

SF/UTP雙絞線在4個雙絞線的線對上,沒有各自的屏蔽層。因此它屬于只有總屏蔽層的屏蔽雙絞線。

F2/UTP類

F/UTP屏蔽雙絞線的總屏蔽層為兩層導電層相對的鋁箔層,屬于雙層屏蔽雙絞線的一種。它的接地線位于兩層導電層之間。雙層導電層的設計能避免屏蔽施工時導電層外翻引起的電磁泄露。

F/UTP在線對上沒有獨立的屏蔽層,因此屬于只有總屏蔽層的屏蔽雙絞線。

S/FTP類

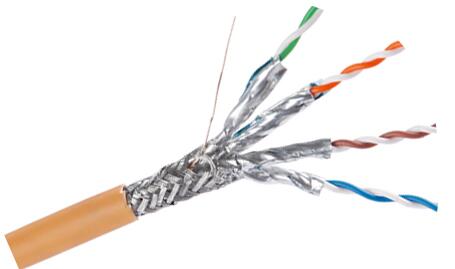

S/FTP屏蔽雙絞線屬于雙層屏蔽雙絞線,具有絲網編織總屏蔽層以及線對鋁箔屏蔽,被認為是屏蔽效果最好的雙絞線屏蔽結構。它通常應用于七類或超七類屏蔽雙絞線的線纜產品,也可用于超六類屏蔽雙絞線。

S/FTP屏蔽雙絞線因添加了線對屏蔽結構,故通常在結構上不再加入用于線對隔離的骨架,而因?yàn)榻z網編織層的加入,故總體線纜外徑比普通F/UTP要粗,且比較硬,其粗細程度視編織網密度而異。

其他種類

屏蔽雙絞線除以上種類外,還有一些其他的屏蔽種類,如鋁箔外翻屏蔽(F1/UTP)、雙層鋁箔線對屏蔽雙絞線(F/FTP)、雙重總屏蔽+線對屏蔽雙絞線(SF/FTP)等等。

這些雙絞線種類因制作工藝具有一定特殊性,且工作原理可以通過前述四種屏蔽雙絞線演變產生。

半工業環境和工業環境應采用屏蔽布線系統
工礦企業宜采用屏蔽布線系統
傳輸帶寬大于500MHz時,或需支持2.5G/5G、10GBASE-T等應用時
在涉及到視頻源、音源時應優先考慮屏蔽布線
在涉密信息傳輸中可以考慮采用屏蔽布線
環境干擾源情況復雜時宜采用屏蔽布線
弱電專網中某些子系統可以考慮采用屏蔽布線
數據中心的水平子系統可以考慮采用屏蔽布線系統
醫療建筑宜在關鍵部位采用屏蔽布線

嚴格按照國標GB 50312-2007所制定的條款要求制訂施工操作規程進行施工;

根據GB 50312-2007的規定,屏蔽對絞電纜的彎曲半徑為對絞電纜外徑(纜徑)的8倍,這要求施工時對橋架和導管的彎角處需特別注意;

在工程中,應根據所用屏蔽對絞電纜的外徑確定橋架和電線管的尺寸,以免造成穿線困難;

軸裝線布放電纜時使用支架;

接地系統要求完整無缺、沒有松動的現象;

安裝的模塊屏蔽殼體與屏蔽電纜屏蔽層作良好連接。 鋁箔兩面并非都是導電層,通常只有一面為導電層(即與接地導線連接的一面);鋁箔層要與接地導線一起端接到屏蔽模塊的屏蔽層上;

為了不留下電磁波可以侵入的縫隙,應盡量將鋁箔層展開,與模塊的屏蔽層之間形成360度的全方位接觸;

當屏蔽層的導電面在里層時,應將鋁箔層翻過來覆蓋在雙絞線的護套外,用屏蔽模塊附帶的尼龍扎帶將雙絞線與模塊后部的金屬托架固定成一體。這樣,在罩上屏蔽殼后,無論是屏蔽殼與屏蔽層之間,還是屏蔽層與護套之間都沒有留下電磁波可以侵入的縫隙;

屏蔽雙絞線端接施工完畢后,應根據GB 50312-2007所規定按設計所應達到的性能等級進行測試,同時保證屏蔽層的接地連續性,以及接入大樓接地的等電位電阻值。
