全范圍自動溫度、壓力補償運算,補償方式任意設定線性積算、開方積算任意設定

瞬時流量、累積流量、溫度、壓力多種參數顯示

小信號切除功能,切除范圍0-5%可選

累積流量值可通過面板按鍵清零,清零操作可鎖

2、流量積算儀可對物質的質量、體積、長度進行累積計算.并可進行批量控制。它采用技術成熟且已大量生產的AI系列儀表通用硬件,配合優秀的流量積算儀軟件,使儀表具備功能豐富,編程簡便、抗干擾性好、可靠性高、快速交貨、低成本及低價格等優點。儀表主要特點如下:

可編程輸入規格,流量輸入信號可編程為l~5V、0~5V、4~20mA及頻率等。溫度信號可編程輸入為Ptl 00熱電阻、K、E、J型熱電偶或標準電流信號,壓力信號可為標準電壓或電流信號。

可安裝AI系列儀表各種通用模塊及豐富的可編程功能,可實現瞬時流量、溫度及壓力的上、下限報警功能,并具備變送輸出、通訊、24V/12V電壓輸出等多種功能。

具有8位累積器及4位瞬時測量值顯示,可選擇開方/不開方處理及設置任意范圍的小信號切除功能。

具備完整的溫壓補償功能,無需更換不同的儀表或型號.通過編程即可實現一般氣體、飽和蒸汽、

過熱蒸汽及液體的溫壓補償運算。采用查表方式對蒸汽進行補償運算。具有較高的精度。

作為批量控制器使用時,儀表擁有獨立的4位控制累積器及12位總累積器,及專門的顯示狀態,功能強大,操作方便。

先進的運算方式,保證頻率信號即使在頻率很低時也有足夠的流量運算精度。型號定義

儀表采用了先進的模塊化設計。流量信號輸入、通訊、變送等功能可根據用戶實際需要配置不同的模塊來實現,配置靈活方便。儀表最多允許安裝5個模塊。任何一臺儀表的壓力和溫度輸入方式都可以自由設置,所以溫度和壓力的輸入方式與型號無關。

分 辨 力:1/20000、14位a/d轉換器

顯示方式:雙排同時顯示,上排四位數碼管顯示瞬時流量,下排八位數碼管顯示累積流量采樣周期:0.5s

報警輸出:瞬時流量二限報警,繼電器輸出觸點容量 ac220v/3a

變送輸出: 4~20ma、0~10ma、1~5v、0~5v 精度:±0.3%fs

通訊輸出:接口方式——隔離串行雙向通訊接口rs485/rs422/rs232/modem

波特率——300~9600bPS內部自由設定

饋電輸出:dc24v/50ma

電 源:開關電源 85~265vac 功耗4w以下

輸入特性:

頻率型:輸入阻抗大于10kW

電壓型:輸入阻抗大于300kW

電流型:輸入阻抗250W

輸出特性:

繼電器容量:3A/220VAC或3A/24VDC,阻性負載

電流型變送器輸出負載阻抗:小于600W

電壓型變送輸出負載:大于200KW

適用范圍

適用于自來水、油、液體、固態流體等無需補償的工業過程流量參數的測量、顯示、控制和計量積算。可接收孔板差壓輸入或渦街流量計、電磁流量計、渦輪流量計等各種流量計的輸入信號。

使用環境:環境溫度:-10~55℃,環境濕度:10~90%RH。

高精度棒圖顯示、實時趨勢曲線顯示、歷史曲線追憶、超限報警、報警狀態顯示、提供智能化歷史趨勢全自動回放功能,查找報警點極為方便,同時提供定位回放功能,直接查詢某年、月、日、時、分、秒的數據,方便快捷。儀表帶各種流量計模型�？膳錅u街、電磁流量計、差壓變送器等多種傳感器。具有批量控制功能,自動形成年、月、日累積報表。掉電記錄功能,記錄儀表每次停電、上電時間,防止人為造成儀表掉電,損失累積流量。
流量積算無紙記錄儀
流量積算無紙記錄儀

2、液晶顯示流量積算儀

三通道輸入,具有三路流量積算功能的無紙記錄儀。儀表可輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號,可提供傳感器配電輸出和模擬量變送輸出、繼電器觸點輸出。直接連接微型打印機,打印用戶指定時間的實時,歷史數據和曲線;通過RS232通訊接口與便攜計算機、掌上電腦(PDA)連接,直接讀取儀表歷史數據,用戶通過數據管理軟件,對所取數據進行分析、存檔、打印處理。通過RS485通訊接口,可與組態王、MCGS等專業組態軟件組成實時監控系統。儀表具有強大的顯示功能,高精度棒圖顯示、實時趨勢曲線 顯示、歷史曲線追憶、超限報警、報警狀態顯示、提供智能化歷史趨勢全自動回放功能。

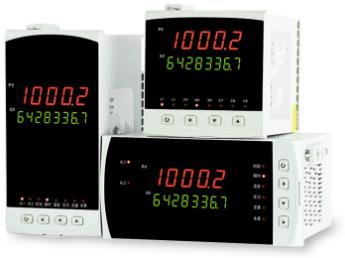

3、智能流量積算儀

功能特點

● 全范圍自動溫度、壓力補償運算,補償方式任意設定

● 線性積算、開方積算任意設定

● 瞬時流量、累積流量、溫度、壓力多種參數顯示

● 小信號切除功能,切除范圍0-5%可選

● 累積流量值可通過面板按鍵清零,清零操作可鎖

● 掉電保護功能,累積流量值掉電保持時間大于5年,所有設定值掉電后永久保持

● 先進的模塊化結構,配合功能強大的儀表芯片,功能組合、系統升級非常方便

選型表
