采用電流信號的原因是不容易受干擾。并且電流源內阻無窮大,導線電阻串聯在回路中不影響精度,在普通雙絞線上可以傳輸數百米。上限取20mA是因?yàn)榉辣�的要�?20mA的電流通斷引起的火花能量不足以引燃瓦斯。下限沒有取0mA的原因是為了能檢測斷線:正常工作時不會低于4mA,當傳輸線因故障斷路,環路電流降為0。常取2mA作為斷線報警值。

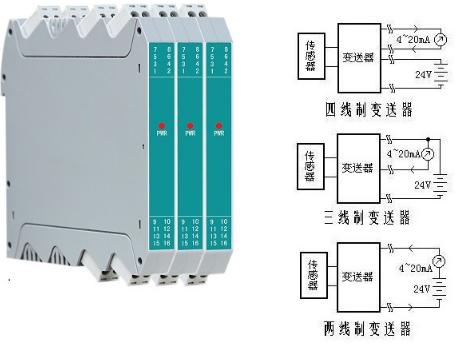

電流輸出型變送器將物理量轉換成4~20mA電流輸出,必然要有外電源為其供電。最典型的是變送器需要兩根電源線,加上兩根電流輸出線,總共要接4根線,稱之為四線制變送器。

當然,電流輸出可以與電源共用一根線(公用VCC或者GND),可節省一根線,稱之為三線制變送器。

在工業應用中,測量點一般在現場,而顯示設備或者控制設備一般都在控制室或控制柜上。兩者之間距離可能數十至數百米。按一百米距離計算,省去2根信號傳輸導線意味著成本降低近百元!另外四線制變送器和三線制變送器因?qū)Ь�內電流不對稱必須使用昂貴的屏蔽線,而兩線制變送器可使用非常便宜的的雙絞線導線,因此在應用中兩線制變送器必然是首選。

變送器基本原理圖兩線制電流變送器的原理與設計。

精度高

量程、零點外部連續可調

穩定性能好

正遷移可達500%、負遷移可達600%

二線制

阻尼可調、耐過壓

固體傳感器設計

無機械可動部件、維修量少

重量輕(2.4kg)

全系列統一結構、互換性強

小型化(166mm總高)

接觸介質的膜片材料可選

單邊抗過壓強

低壓澆鑄鋁合金殼體

智能型特點:

超級的測量性能,用于壓力、差壓、液位、流量測量

數字精度:+(-)0.05%

模擬精度:+(-)0.75%+(-)0.1%F.S

全性能:+(-)0.25F.S

穩定性:0.25% 60個月

量程比:100:1

測量速率:0.2S

小型化(2.4kg)全不銹鋼法蘭,易于安裝

過程連接與其它產品兼容,實現最佳測量

世界上唯一采用H合金護套的傳感器(專利技術),實現了優良的冷、熱穩定性

采用16位計算機的智能變送器

標準4-20mA,帶有基于HART協議的數字信號,遠程操控

支持向現場總線與基于現場控制的技術的升級。

無 S 代號 測量范圍

ABGAP-2400 0-6~40kPa

ABGAP-2500 0-40~250kPa

ABGAP-2600 0-0.16~1kPa

ABGAP-2700 0-0.4~2.50KPa

ABGAP-2800 0-1.6~10Mpa

代號 結 構 材 料

法蘭接頭 排氣/排液閥 隔離膜片 灌充液體

F22 316不銹鋼 316不銹鋼 316不銹鋼 硅油

F23 316不銹鋼 316不銹鋼 哈氏合金C

F24 316不銹鋼 316不銹鋼 蒙乃爾

F25 316不銹鋼 316不銹鋼 鉭

F33 哈氏合金C 哈氏合金C 哈氏合金C

F35 哈氏合金C 哈氏合金C 鉭

F44 蒙乃爾 蒙乃爾 蒙乃爾

代號 選 件

M1 O~1 00%線性指示表

M2 數字顯示表頭

M3 液晶顯示表頭

B1 管裝彎支架

B2 盤裝彎支架

B3 管裝平支架

D1 法蘭側面排氣/排液閥在上部

D2 法蘭側面排氣/排液閥在下部

E1 普通電纜接頭

E2 防爆電纜接頭

G1 腰形法蘭

G2 焊管接頭

d 隔爆

i 本安
