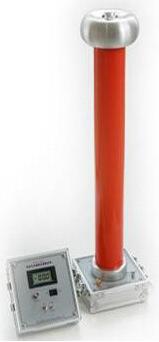

交直流分壓器是現場測量用的專用儀器儀表,既可測量直流高壓,又可測量交流高壓的,整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構,在完全密封的絕緣筒內部采用優質電子元件,而使整個裝置具有測試準確、線性好、性能穩定。

測量、監視交直流高壓準確性。

可代替高壓靜電電壓表。

使用方便、顯示直觀、測量精度高。

交直流分壓器采用等電位屏蔽方法,測量精度高,數字顯示,具有精度高、性能穩定,結構簡單、體積小,重量輕,便于攜帶,是取代靜電電壓表進行現場測量的理想設備。

1、本設備使用時周圍不得有任何雜物,以免影響測量精度。
2、嚴格注意保持操作距離,確保操作安全。
3、檢查各部位聯接可靠,特別是地線的牢固聯接。
4、測量完畢后直至儀表測量顯示為零方可進入現場。
5、嚴禁超壓使用,并注意表面的清潔,不使用時應放在陰涼干燥處。
分壓器是現場測量用的專用儀器儀表,既可測量直流高壓的平均值,又可測量交流高壓的有效值,整個設備由分壓器和測量儀表兩部分組成。
分壓器采用平衡式等電位屏蔽結構,其內部采用優質電子元件,并且安裝在盛滿變壓器油的絕緣筒中,從而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點,因此它是現場測量的理想儀表。

1、打開鋁合金箱,取出分壓器筒、均壓球、專用數字測量儀表及專用電纜線。
2、將有底座的分器筒安全可靠放置,依次裝上第二節分壓器筒及均壓球(見圖1)。
3、在分壓器底座"地線"接線柱上牢固地接上地線。
4、將被測高壓引線與分壓器頂端均壓球牢固連接。
5、將專用電纜線的一端插入分壓器的輸出孔中,另一端插入測量儀表的電壓測量孔中,注意插緊接牢。
6、根據所需測量的高壓,選擇測量儀表所擲位置。
7、加載高壓并記錄數據。
8、降壓一段時間后,直到測量儀表顯示為零時,主可拆除實驗線路。

準確度:AC:1.5級 ,DC:1.0級 或 AC:1.0級 ,DC:0.5級

分壓比K=高壓/低壓=1000:1(所測量高壓值=1000×低壓表中的值)。

電氣強度:1.2倍額定電壓。

環境條件:溫度0~40℃,濕度:低于85%。

打開低壓顯示表,如發現液晶顯示模糊,或沒有反應,說明該儀器內部電池電壓偏低,需要更換。具體步驟如下:

1、按Power開關關閉低壓顯示表電源。

2、把低壓顯示表面板上的四個螺絲擰下,把面板提起。

3、把電池盒上的螺絲擰下,電池盒蓋打開,更換9V電池(注意電池正負極性)。

1、本設備使用時周圍不得有任何雜物,以免影響測量精度。

2、嚴格注意保持操作距離,確保操作安全。

3、檢查各部位連接可靠,特別是地線的牢固連接。

4、測量完畢后直至儀表顯示為零方可進入現場。

5、直流高壓測量完畢后,儀器必須放電。

6、嚴禁超壓使用,并注意表面的清潔。

7、輕拿輕放,切不可碰撞、擠壓等。

1、不使用該儀器時應把儀器裝箱封閉好,放在陰涼干燥處。

2、每年至少應送上級計量檢定部門校準一次,或者返廠校準。
