電纜故障測試儀英文名字:Cable Fault Tester,又稱:電纜故障儀,電纜故障檢測儀,電纜故障測量儀。 執行標準:DL/T849.123-2004 電纜故障測試儀是一套綜合性的電纜故障探測儀器。

電纜故障測試儀是一套綜合性的電纜故障探測儀器。電纜故障測試儀可測試35KV以下各種型號不同電壓等級的銅、鋁芯電力電纜和市話電纜的各種故障。常見的油侵紙電纜、交聯乙烯電纜、不滴流電纜和塑料電纜四種常用電力電纜的電波傳播速度已經在儀器中預置,一些特殊電纜的電波傳播速度可在現場利用鍵盤臨時預置,電纜長度及故障距離無須人工換算,由儀器自動換算并顯示故障距離。 電纜故障測試儀,可用現代經典的直流高壓閃絡法、沖擊高壓電感取樣法、沖擊高壓電流取樣法、低壓脈沖法等多種測試方法,電纜故障測試儀對各種類型動力電纜的短路故障、斷路故障、高阻閃絡故障、高阻泄漏故障等多種故障進行故障分析、檢測、定點。同時也可對控制電纜、市話電纜以及同軸通訊電纜出現的短路、斷路故障進行初測,也可對電纜全長進行校對。

1、功能齊全,測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測,可測試電纜的各種故障,對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀,可準確測定故障點的位置
2、測試精度高。儀器采用高速數據采樣技術,讀取分辨率1m。
3、智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上,判斷故障直觀。并配有菜單顯示操作功能,無需對操作人員作專門的訓練。
4、具有波形及參數存儲,調出功能 采用非易失性器件,關機后波形、數據不易失。
5、具有雙蹤顯示功能。 可將故障電纜的測試波形與正常波形進行對比,有利于對故障進一步判斷。
6、具有波形擴展比例功能。 改變波形比例,可擴展波形進行精確測試。
7、可任意改變雙光標的位置,直接顯示故障點與測試點的直接距離或相對距離。
8、具有根據不同的被測電纜隨時修改傳播速度功能。
9、小體積便攜式外形,內裝可充電的電池供電,方便攜帶和使用。
10、大屏幕液晶真彩內嵌式電腦型,windows全中文界面XP系統,內置辦公自動化軟件,快速、準確、高效檢測各個故障點。同時具有電纜路徑,定位,故障定點等功能。

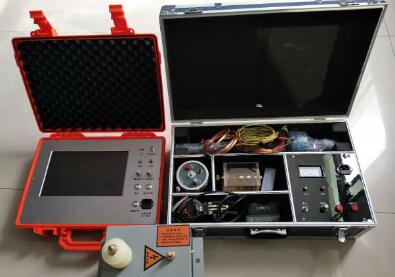

以西安電纜故障檢測儀最為出名,其中T-A20電纜故障檢測儀,汲取國內外20家電纜故障測試儀的優點而誕生的一款具有高速數據采集與高級數據處理能力的功能強大的電纜故障綜合測試系統。她基于工業級嵌入式計算機平臺系統,采用當今最先進的網絡及數字通信技術,大大地提高了儀器的使用功能和測試精度。

1、最遠測試距離:32km
2、探測盲區: 1m
3、讀數分辨率: 1m
4、功耗: 5VA
5、使用條件:環境溫度 0℃~+40℃(極限溫度-10℃~+50℃) 相對濕度 40℃(20~90)%RH 大氣壓強 (86~106)Kpa
6、體積:225×165×125mm38.重量:2kg

電纜故障測試儀是電纜故障檢測系統的組成部分,用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

1、輸入電源:AC 220V,50Hz
2、輸出電壓:DC 0~15kV
3、額定功率:2kVA
4、環境溫度:0~40C
5、環境濕度:<75%RH
6、海拔高度:<1000m
7、絕緣等級:A級
8、尺寸: 430×540×410 mm
9、重量: 48.5 kg
注:電纜故障測試儀可以根據客戶需求另配。
