在液壓系統中,設計選用了電磁式比例溢流閥,它是一種按輸入電訊號對液壓系統中的油壓進行連續地按比例地控制的電液元件。本系列采用手動式電液控制器,將它裝在司機操作臺上,由司機根據各種儀表指示或憑觀察而對其電位器進行手調,控制輸出電流,進而控制油壓和制動力矩大小,來使輸送機起動和制動平穩可靠。

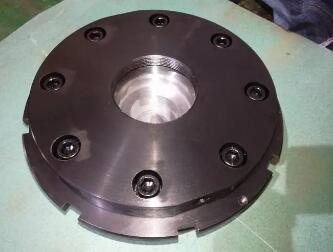

盤形制動器的工作原理是用油壓松閘,以彈簧力制動。如下圖所示,當壓力油進入活塞7的前腔時,通過活塞壓縮盤形彈簧14,使調整螺釘12帶動緊定螺釘11及柱塞10隨活塞一起右移,從而帶動簡體3及閘瓦l一起向右移,形成松閘。當油壓下降時,在盤形彈簧的作用下,活塞、調整螺釘和柱塞推動簡體,使閘瓦向左移動,達到制動目的。

2、盤形閘機體的吊放

將盤形閘機體吊放在基礎的墊鐵平面上,然后將平墊鐵及斜墊鐵擺正、擺好,并穿上地腳螺栓初步擰緊。

3、盤形閘標高的確定

盤形閘油缸的中心水平,應與主軸的軸心實際標高相一致。如圖所示,先找出軸心水平線(延長在制動盤兩側面),而后用劃卡劃出閘盤、摩擦圓與軸心水平線的交點,再過此交點作軸心水平線的垂線。

2、盤形制動器不同于鼓形制動器,即使制動圓盤受熱膨脹,制動器間隙幾乎不變化,反而有減小的傾向。因此,制動踏板保留間隙,不會受到熱的影響。不僅如此,踏板保留間隙還可以隨制動瓦片的磨損而自動調節,因而能維持一定值。

3、因結構簡單。故制動瓦片易于更換和維修。

4、實際上不存在加力作用,所以不產生隨加力作用使制動力增大的現象。正因為這樣,不會產生左右制動器性能上的差別,也不容易發生因單側制動而被拉向一邊的現象。

2、因為幾乎沒有加力作用,所以為了得到充分的制動效果,需要更高的液壓和更大的踏板壓力,也需要設置制動助力器。

3、必須采取措施,防止因泥沙附著而使制動圓盤損傷的現象。
