概述:

直流電阻測試儀是新一代變壓器直流電阻的測試儀器,它能根據不同型號的電力變壓器自動選擇測試電流,以最快的速度顯示測試結果。直流電阻測試儀并且具有存儲、打印、放電指示等功能,內置不掉電存儲器,可長期保存測量數據,液晶顯示器的采用使得該儀器人機界面良好,是直流電阻測試工作中的首選設備。 直流電阻測試儀是一種高精度寬量程、采用高性能微處理器控制的電阻測試儀。可以測試1μΩ~3MΩ的電阻,最大顯示30,000數。最高測試速度60次/秒,測試速度在15次/秒下,依然可以保證0.05%的準確度,并且讀數跳動可控制在3字以下。標配溫度補償功能,可對米電阻進行精確測試。三種電流模式可滿足各種苛刻的電阻測試要求。

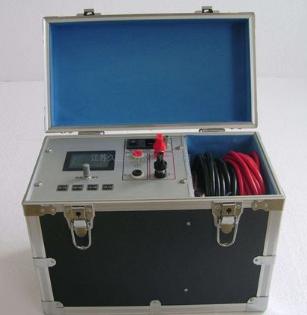

變壓器直流電阻測試儀(微歐計)是取代直流單、雙臂電橋的高精度換代產品。SX-2A型變壓器直流電阻測試儀采用了先進的開關電源技術,由四位半LCD液晶顯示測量結果,三位半LCD液晶顯示環境溫度或測試電流值,克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點,同時具備了自動消弧功能。

2、自動程控電流源技術,電流源共設1000個電流檔位,由內部微控制器根據被測電阻自動控制,從而達到比較寬的測量范圍和最佳的測量狀態,無須手動切換電流換檔。

3、高度智能化設計,可自動判斷測試線虛接、斷線等故障。

4、保護功能完善,能可靠保護反電勢對儀器的沖擊,具有自動放電指示功能。

5、可顯示測量電流和測量時間。 智能化功率管理技術,可有效減輕儀器內部發熱。

6、可儲存120次測量數據,掉電不丟失。 全部漢字菜單及操作提示,直觀方便。

2、輸出電流:10A

3、測量精度:0.2%±2字

4、最高分辨度:1uΩ

5、工作電源:AC220V±10%

6、環境溫度:-10~40℃

1、電阻測量

儀器開機或按復位鍵后,進入初始狀態(1)。此時光標指針指向"電阻",直接按"確定"鍵進入狀態(2),顯示變化的充電電流和測量時間,充電完成后自動進入狀態(3),顯示電阻值、測量電流和測量時間,此時每按一次"確定"鍵則儲存一次測量結果(帶打印機的機型同時打印出測量結果)。按"復位"鍵退出電阻測量,進入狀態(4),顯示放電電流。放電結束后,自動回到初始狀態(1),完成一次電阻測量。

2、編號設置

輸入設備編號有助于內存數據的查找,在初始狀態(1),將光標指針指向"設置"按"確定"鍵進入狀態(5),顯示當前設備編號。再按"確定"鍵進入狀態(6),提示輸入新設備編號,此時按"選擇"鍵可使當前輸入位從'0'到'9',再從'A'到'Z'循環顯示,找到所要的數字或字母后按"確定"鍵即輸入一位,再按同樣的方法輸入下一位,輸入完六位后,回到狀態(5),顯示新輸入的設備編號。按"復位"鍵回到初始狀態(1)。

3、內存操作

在初始狀態(1),將光標移至"內存"按"確定"鍵進入狀態(7),顯示當前存儲器記錄總數,此時按"選擇"鍵可進入狀態(8),從最新的記錄開始依此顯示存儲器記錄內容,NNNNNN表示該記錄設備編號,MM表示該設備第MM個電阻值,在測量過程中每按一次"確定"鍵存儲測量結果時,MM值加1。每輸入新的設備編號,MM值從1開始重新累計。同時按"選擇"和"確定"鍵將清除存儲器全部數據,按"復位"鍵退出內在操作返回狀態(1)。存儲器最多可存儲120次測量結果,超過120次以后最老的記錄將被覆蓋。存儲器內容在斷電條件下可長期保持不丟失。

3、測試結束后,按"復位"鍵,一定要等放電指示燈熄滅,提示信息消失后再關掉電源,進行拆線。

4、測試過程中請少斷電或測試夾鉗脫落。

5、接通電源前請先接好地線,測試結束后請最后拆地線。

B、交流電源測試: 接上交流AC220V電源,"充電"指示燈亮,閉合總電源開關,相應的指示燈亮。

2、輸出充電電流最大可達2A,測試速度快。

3、電阻測量范圍為1μΩ-2KΩ,量程廣。

4、采用國外進口優質元器件,軟件設計多重抗干擾程序,測量結果準確度高,重復性好。

5、液晶顯示方式,適應各種不同的工作環境。

環境溫度:0℃~40℃

相對濕度:≤85%RH

2、測量范圍:

1mΩ~20mΩ;

20~200mΩ;

0.2~2Ω;

2~20Ω;

20~200Ω;

200Ω~2kΩ

3、測量精度:0.2級

4、分辨率:1μΩ

5、恒流源:

2A(1uΩ~2Ω);

0.2A(2Ω~200Ω);

0.02A(20Ω~2000Ω)

6、工作電壓

直流 11V~14V 交流 220V。

7、功耗:≤15W

8、外形尺寸:335×275×175mm

9、重量:2.8kg
