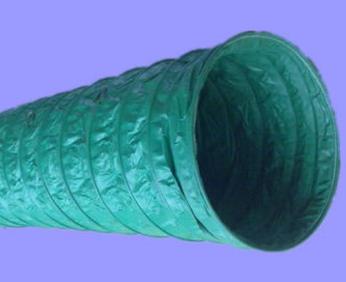

負壓導風筒: 以無縫筒坯加碳素螺旋彈簧鋼絲,采用先進的熱合工藝制作而成。送風時、易轉彎、還有個用途是從巷道往外面抽風,運輸貯存方便(能伸縮)、使用壽命長等特點。

用途: 用于煤礦、隧道、地鐵工程、井下局部進行壓入式導向通風;

分類: 常規正壓導風筒,拉鏈式正壓導風筒;三通導風筒,異型導風筒,自動切換導風筒,反光導風筒.

品種材質:風筒按涂覆布材料分為橡膠涂覆布正壓風筒、塑料涂覆布正壓風筒和橡塑涂覆布正壓風筒.具有抗靜電、阻然

生產執行標準:標準號:

1、MT164-2007《煤礦用涂覆布正壓風筒》。
2、GB/T 9900-2008《橡膠或塑料涂覆織物 導風筒》,規定了橡膠或塑料涂覆織物導風筒的分類、結構、技術要求、試驗方法、檢驗規則、包裝、標志、運輸和貯存等。

耐風壓性:導風筒經耐風壓試驗后不得產生風筒脫節、涂覆布撕裂、接縫開口等現象。風筒直徑膨脹率不得大于3.0%。導風筒應根據巷道及風機風量大小等要求選擇適當規格,以及彎頭、三通等異形規格,連接時注意氣流方向。

通風性能:直徑600mm的風筒百米風阻值小于54N·s/M,百米漏風率小于5%。

結構及規格尺寸:

1-端圈 2-吊環安裝線 3-吊環 4-反向

注:

1、風筒尺寸或特殊形狀規格的異徑風筒、彎頭、三通及過度節等可根據需方要求生產制造。
2、風筒吊環、端圈等金屬配件的規格如有特殊要求由共需雙方商定。
3、風筒兩端加反邊其長度L,為150-200mm.

風筒通風性能測試報告

負壓導風筒

用途: 用于煤礦、隧道、地鐵工程、船舶、井下局部進行抽出式導向通風

分類: 常規負壓導風筒,拉鏈式負壓導風筒

品種材質: 風筒按涂覆布材料分為橡膠涂覆布、塑料涂覆布和橡塑涂覆布為筒坯加碳素螺旋彈簧鋼絲加工成型。 具有抗靜電、阻然

生產執行標準:標準號: MT165-2007標淮。《橡膠或塑料涂覆織物 導風筒》規定了橡膠或塑料涂覆織物導風筒的分類、結構、技術要求、試驗方法、檢驗規則、包裝、標志、運輸和貯存等。

耐風壓性:導風筒經吸風壓試驗后不得產生風筒壓扁、脫節、涂覆布撕裂、接縫開口等現象。負壓導風筒應根據巷道及風機風量大小等要求選擇適當規格,連接時注意氣流方向。

通風性能:直徑600mm的風筒耐負壓強度(pa)≥3140。風筒直徑收縮率大于1%。

結構及規格尺寸:

耐負壓性能:風筒進行耐負壓試驗時,其值應符合下表:

風筒直徑收縮率大于1%

2、風筒在運輸過程中,防止機械撞擊和摩擦,避免日曬、雨淋。

3、產品應貯存在通風良好的庫房內,碼置不得過高,以免影響使用質量,使用過的導風筒,應先沖洗涼干,然后再折疊存放,禁止與有損于橡膠和塑料品質的物質接觸,避免陽光直射、雨淋,倉貯溫度應在-15℃~35℃之間,相對溫度45-75﹪之間,并距熱源1m以外。

4、產品在規定的運輸、貯存條件下,自生產日期起,貯存期1年內其阻燃性、抗靜電性符合本標準的規定。

5、導風筒應根據巷道及風機風量大小等要求選擇適當規格,以及彎頭、三通等異形規格,連接時注意氣流方向。

6、在巷道內應懸掛起來,做到平直、拉緊吊牢、逢環必掛、見壞必補、拐彎緩慢、排除積水,以利降低阻力。(修補方法:將破損處洗凈涼干,用膠水處理)。
