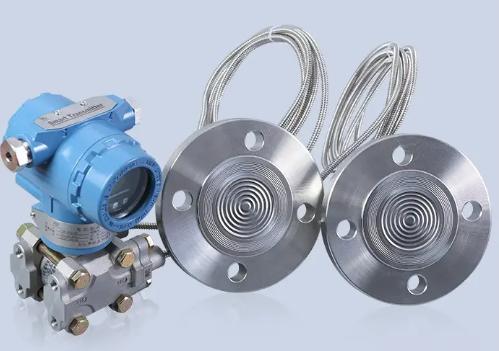

法蘭液位變送器是將被測介質的液位通入高、低兩壓力室,作用在δ元件(即敏感元件)的兩側隔離膜片上,通過隔離片和元件內的填充液傳送到測量膜片兩側。液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時,致使測量膜片產生位移,其位移量和壓力差成正比,故兩側電容量就不等,通過振蕩和解調環節,轉換成與壓力成正比的4-20mA信號的數字信號。

法蘭液位變送器適用于工業生產過程中各種貯槽、容器中貯料物位的連續測量。儀表輸出 0 ~ 10mA 或 4 ~ 20mA 標準直流信號,供給顯示、多點巡檢、記錄、控制、調節等儀表或 PLC 、 DCS 、 FCS 系統,以實現對物位的自動記錄和調節。儀表與物料接觸部分具有良好的耐腐性,適用于冶金、化工、環保、電站、造紙、制藥、印染、食品、市政等行業的液位、料位、油水界面、泡沫界面的連續監測。

測量范圍

差壓:0-6.2-690KPa

靜壓:2.5MPa

結構簡單:無任何可動或彈性元件,因此呆靠性極高,維護量極少。

安裝方便:內裝式結構尤其顯示出這一特點,無需任何專用工具。

調整方便:零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變,兩個調整互不影響。

用途廣泛;適用于高溫高壓、強腐蝕等介質的液位測量。

主要技術指標

有效檢測范圍:0-0.2-20m

精 度:0.5級、1級、1.5級

承壓范圍:負壓、常壓、高壓(32MPa以下)

工作溫度:-50~240℃

環境溫度:-20~75℃

適用介質:酸、堿、鹽或?qū)�聚四氟乙烯無腐蝕的任意介質

輸出信號:4-20mA、二線制

供電電源:負載電阻 0-750Ω DC24V

固定方式:螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。

現場顯示:模擬顯示0-100%、數字顯示、現場深度

S 代號 名稱

ABGLT02 擴散硅液位變送器

代號 設計序號

A1 擴散硅傳感器

B1 陶瓷傳感器

代號 現場顯示

1 無

2 0-100%等分刻度

3 3 1/2位LCD

4 3 1/2位LED

代號 測量范圍

1 0-1m

2 0-5m

3 0-10m

4 0-20m

5 0-35m

6 0-70m

7 0-100m

代號 精度

B 0.25%F.S

C 0.5%F.S

代號 測量探頭形式

1 節流型

2 防阻塞型

代號 防爆方式

N 普通不防爆

I 本安防爆

E 隔離防爆

代號 結構方式

1 投入式

2 直桿式

3 螺紋式

4 法蘭式
