特點:

1、密封性強,可安置于車間使用。

2、徑向測量滑架的測量原理符合阿貝原則。

3、徑向和軸向測量系統采用英國Renishaw高精度金屬尺。

4、1609型的電氣及氣動控制采用國外先進元件及技術。

5、1609型徑向和軸向測量滑架的快、慢速運動采用十字推桿開關操作方便。

6、1605、1609型設置兩個固定的錐孔,用于兩種不同圓錐柄號的測量,消除了常規的互換刀套的方法帶來的二次定位誤差,兩種圓錐柄號由用戶任選。

7、具有公、英制轉換和直徑、半徑轉換功能。

8、具有存儲900把刀具參數的功能,并保證在斷電長達一年的時間里所存參數不丟失。

9、具有打印刀具測量值的不干膠標簽功能。

刀具預調儀系列產品適用于測量數控機床(包括加工中心和柔性制造單元等)上所使用的鏜銑類刀具及車刀類刀具切削刃的精確坐標位置,并能檢查刀具的刃口質量,測量刀尖角度,圓弧半徑及盤類刀具的徑向跳動等。儀器的X向、Z向或Y向坐標測量系統采用光柵數顯讀數。數顯表具有公、英制轉換及刀具半徑與直徑自動轉換功能,并備有RS 232接口,可根據用戶需求配備打印機或使用微機進行數據處理、儲存、CRT顯示及與CNC系統聯機通訊。儀器精密軸系的錐孔錐度為7:24,適用于安裝ISO40、45、50的各種刀柄。

·數顯系統可選用西班牙進口品牌

·Z方向微調極限位置指示燈

·帶有光源風冷裝置

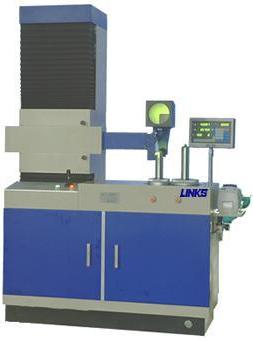

DTJ II 1540型刀具預調儀技術參數:

測量范圍: R(半徑) 0-150mm

L 40-400mm

數顯表分辨率: 0.001mm

影屏放大倍數: 20×

外形尺寸:mm 1150×650×1600

凈 重: 0.4t

DTJ II 1540型刀具預調儀刀具測量范圍可擴展為:

型 號 DTJ II 1540 DTJ II 2040 DTJ II 1550

量程 R(mm) 150 200 150

L(mm) 400 400 500

DTJ II 1540型刀具預調儀測量示意:

CCD式高精度刀具預調儀正在成為主流機型

數控加工對刀具預調儀的需求在不斷擴大。汽車、半導體等行業要求刀具預調儀產品具有更高的精度和效率。可實現更高測量精度的CCD式刀具預調儀正在取代傳統的投影式刀具預調儀成為主流產品。

為了追求加工的高效化、高精度化和提高加工中心的開動率,越來越多的用戶將裝有CCD數碼相機的刀具預調儀作為高精產品使用,而把使用方便、通用性好的投影式刀具預調儀作為標準產品使用。
