該電流與磁場相互作用產生正、反電磁轉矩。正向電磁轉矩企圖使轉子正轉;反向電磁轉矩企圖使轉子反轉。這兩個轉矩疊加起來就是推動電動機轉動的合成轉矩。

不論是正轉磁場還是反轉磁場,他們的大小與轉差率的關系和三相異步電動機的情況是一樣的。若電動機的轉速是n,

則對正轉磁場而言,轉差率為:s+=(n1-n)/n1=s

對反轉磁場而言,轉差率為:s-=(-n1-n)/-n1=s

單相異步電動機的T-s曲線見左圖

由圖可知單相異步電動機的主要特點有:

1、n=0,s=1,T=T++ T- =0,說明單相異步電動機無啟動轉矩,如不采取其他措施,電動機不能啟動。

2、當s≠1時, T≠0,T無固定方向,它取決于s的正、負。

3、由于反向轉矩存在,使合成轉矩也隨之減小,故單相異步電動機的過載能力較低。

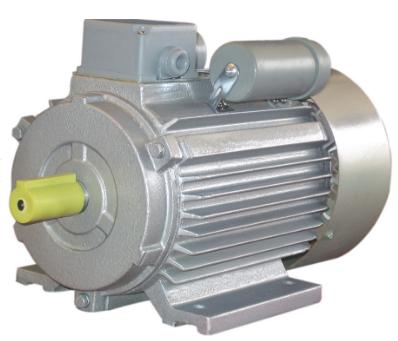

電容分相式起動工作原理

啟動時開關K閉合,使兩繞組電流I1,I2相位差約為90°,從而產生旋轉磁場,電機轉起來;轉動正

常以后離心開關被甩開,啟動繞組被切斷。

罩極式單相電機的工作原理

定子通入電流以后,部分磁通穿過短路環,并在其中產生感應電流。短路環中的電流阻礙磁通的變化,致使有短路環部分和沒有短路環部分產生的磁通有了相位差,從而形成旋轉磁場,使轉子轉起來。

上圖中電機的轉動方向:瞬時針旋轉。因為沒有短路環部分的磁通比有短路環部分的磁通領先。

電動機的軸伸直徑出廠時已經磨至標準公差尺寸,因此要求用戶所配套的帶輪或其他配套的零件內徑要選國家標準的附件。安裝時用手推入或輕輕敲擊軸伸臺即可,嚴禁用錘子猛擊,否則容易振碎離心開關,造成電動機不能起動、損壞軸承、增大電動機的運行噪聲。

電動機在安裝至配套機械之前,要仔細檢查電動機的底腳部分有無裂紋和影響機械強度等問題,一旦發現有問題,禁止安裝使用。電動機要安裝在帶固定孔的平板上,并用同底腳孔相適應的螺栓固定。

為確保安全,在電動機運行前,務必把接地導線連接到電動機的接地螺釘上,并可靠接地,接地線應選用截面積不小于1m㎡的銅導線。

【小經驗】

用是時間繼電器代替離心開關。

單相異步電動機使用的離心開關屬于機械式開關,當電動機的轉速達到額定轉速的70%以上時,觸點斷開讓輔繞組(起動繞組)斷開或讓起動電容斷開不參加工作。當離心開關損壞或農村電壓較低經常燒毀起動電容時,可改用延時繼電器(220V型)來代替離心開關。方法是將電動機內部離心開關上的兩根線接在一起,在機外串入延時繼電器的常閉觸點(為了讓觸點耐用,需將多組觸點并聯使用或再增加中間繼電器)。時間繼電器的線圈的供電可與主繞組并聯來實現,動作時間調在2~6s。經多次實踐,效果很好,在農村電壓較低時也能避免燒毀起動電容的情況,用戶很滿意。

實踐繼電器有機械式和數字式兩種產品,選用哪種產品都行。大多采用機械式延時繼電器,因價格便宜,用戶容易接受。
