無紙記錄儀[1]是針對各種工業現場的實際需求設計生產的,集顯示、處理、記錄、積算、報警和配電等多種功能于一身的新型記錄儀。

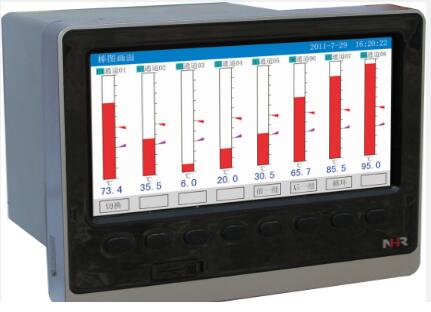

無紙記錄儀采用高亮度、寬視角的5.6 英寸TFT 液晶顯示屏,顯示清晰明了；采用超大容量的NAND FLASH 作為歷史數據的存儲介質,真正實現無紙記錄儀強大的記錄功能；按鍵和旋鈕聯用使操作更靈簡便,真正符合了工業人員的操作習慣。同時采用CF 卡作為外部存儲介質,可將需要保存的數據通過CF 卡轉存至計算機或其它設備中永久保存或打印。

無紙記錄儀廣泛地適用于各類工業現場,主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場,是替代傳統記錄儀的新一代無紙記錄儀。

隨著國內儀表技術的越來越成熟,記錄儀的分類也越來越多。記錄儀根據打印種類來分：分為無紙記錄儀和有紙記錄儀,無紙記錄儀可通過U盤或CF卡來轉存記錄儀中的數據,再到電腦上,通過打印機來打印記錄的曲線和數據；有紙記錄儀可直接在現場打印,但是這個耗紙比較厲害,一般這些紙張都需要從廠家購買,一年的耗紙量就達到幾百元 甚至上千元,所以隨著科技的發展,有紙記錄儀逐漸的被無紙記錄儀給取代,但是由于某些特殊場合,必須要實時打印,才存在著一些市場。其中無紙記錄儀有可分為：RX200無紙記錄儀,RX200B無紙記錄儀,RX4000B無紙記錄儀,RX6000B無紙記錄儀,RX8000無紙記錄儀,無源壓力記錄儀,其中這些記錄儀又有彩色記錄儀和單色藍屏無紙記錄儀；有紙記錄儀分為R1000有紙記錄儀,便攜式有紙記錄儀。國內記錄儀的快速發展,更多的用戶都選擇了國產記錄儀！

畫面信息豐富,可同時顯示數據、曲線、棒圖等；

最多12 路萬能輸入,可接收熱電偶、熱電阻、電流和電壓等多種輸入信號；

最多4 路模擬量變送輸出通道,有(0~10)mA、(4~20)mA 和(0~20)mA 等3 種輸出信號供選擇；

最多12 路報警輸出,常閉常開觸點可選；

最多3 路24V 配電輸出；

大容量FLASH 歷史數據存儲；

支持RS-232 或隔離的RS-485 兩種通訊；

可根據需要選擇中/英文操作界面；

CF 卡轉存歷史數據和報表；

剪貼板的拷貝和粘貼功能方便用戶的參數設置；

直觀的上位機管理系統實現真正的遠程監控；

允許手動關屏,4 階亮度調節。

注,輸入輸出通道數之和最多為16,當輸入有脈沖量時需注明, 130RG1最多配6個報警繼電器/130RG2最多配12個報警繼電器。

通道數：最多32通道輸入

輸入信號類型：

Ⅱ型標準信號：(0~10)mA、(0~5)V。

Ⅲ型標準信號,(4~20)mA,(1~5)V
熱電偶,B,E,J,K,S,T,R,N
熱電阻,Pt100,Cu50
其它非標準信號,(-20~20)mV,(-100~100)mV,(-10~10)V,之內信號范圍任意組 態以及量程自定義類型

　　記錄儀是將一個或多個變量隨時間或另一變量變化的過程轉換為可識別和讀取的信號的儀器。它能保存所記錄的信號變化以便分析處理。記錄儀的最大特點是能自動記錄周期性或非周期性多路信號的慢變化過程和瞬態電平變化過程。

　　根據輸入輸出信號的種類,記錄儀可分為模-數、數-模、模-模、數-數等形式, 它們的主體電路根據輸出形式的不同而有所區別。當輸出為數字信號時,其主要電路是能存儲數字信息的存儲器電路,它能隨時將數字信號送給磁帶機、穿孔機或其他設備,或經適當變換用示波器觀察模擬波形,如數字存儲器和波形存儲器。當輸出為模擬信號時,記錄儀主體電路是沒有存儲功能的模擬放大驅動電路,必須立即用適當記錄裝置和方法將信號記錄到紙、感光膠片或磁帶上,才能保存信息,便于進一步分析處理,如各種筆錄儀、光線記錄器、繪圖儀、磁帶記錄儀等。模擬式電路主要有兩種類型,即直接放大驅動型,如筆錄儀和自動平衡型,如繪圖儀或X-Y記錄儀

　　記錄儀的主要技術指標為工作頻率、輸入信號動態范圍、記錄線性度、分辨度、失真度、響應時間、走紙準確度和穩定度。對用作計算機外圍設備的磁帶機還需要有復雜的電路和機構。

有紙記錄儀

　　記得在70、80年代測量溫度是采用比率計,國產動圈儀表,

手工記錄熱控數據,后來采用上海自動化儀表一廠生產的氣動、電動有紙記錄儀,每天一上班巡回檢查給記錄儀裝卷紙加紅、藍墨水,墨水瓶里插根軟塑料管連著指針畫線,手上紅的藍的很難受,后來設計含墨水的記錄筆。有2、4、6通道,記錄紙存檔,整體費用高。

無紙記錄儀

　　計算機軟件技術的發展出現了盤裝無紙記錄儀,近幾年發展迅猛、應用廣泛、功能強大、電力行業應用很多。有4、6、8、16、24、48等通道安裝在儀表盤上性能穩定。但有一點所有的信號電纜必須連接到儀表盤上,應用場合有局限性。

總線型無紙記錄儀

　　隨著計算機硬件、軟件技術的發展組態軟件的推廣,通訊協議標準的制訂,RS485通訊總線應用。觸摸屏平板電腦的出現,使系統架構出現了多樣化。

新一代通訊總線形式的無紙記錄儀

　　由于觸摸屏平板電腦發展飛快,硬件廠商精心設計的嵌入式硬件技術,微軟

記錄儀

的WINCE操作系統,豐富多彩的液晶觸摸屏,系統本身的可靠性得到保證,快速構成高性能的人機界面。

　　操作系統采用WINCE、安裝嵌入式組態軟件包,自由編輯組態軟件實現應用功能。工藝流程的配置及趨勢圖、棒圖、報表、歷史記錄等。系統可帶電拔插,無硬盤、抗震動,系統不會死機,提高自動化系統的穩定性。由于采用最新的液晶,觸摸技術,產品的檔次大大提高。系統憑借其強大的以太網通訊功能,復雜的曲線功能,形象美觀的人機界面和各種報表功能而得到廣泛應用。如廈門宇電AI-2000W現場總線型無紙記錄儀,已成功的應用在電爐、化纖、醫院空調系統。用作終端顯示操作器。下掛2、4、8、16、32、64、100個顯示控制儀表、采集模塊。

記錄儀分為：無紙記錄儀（小長圖藍屏、小長圖彩屏、小長圖黃屏、中長圖彩屏、溫濕度記錄儀、壓力記錄儀）有紙記錄儀（小長圖有筆有紙記錄儀、小長圖熱敏打印記錄儀、中長圖自動平衡記錄儀、中長 圖有紙有筆記錄儀、中圓圖有紙記錄儀）

醫藥行業：藥品車間、倉庫、藥店等環境溫度的觀測記錄。

記錄儀

食品行業：食品車間、倉庫等環境溫度的觀測記錄。

電子行業：電子車間、潔凈環境、機房等環境溫度的觀測記錄。

農業研究：對植物生長環境的溫度記錄。

其他對環境溫度有觀測記錄要求的場合

溫濕度測量是現代測量新發展出來的一個領域,尤其濕度的測量更是不斷前進。經歷了長度法、干濕法直至今天的電測量的歷程,使濕度測量技術日漸成熟。時至今日,由于我們不再滿足于溫濕度的測量,尤其是一些場所的監控直接要求實時記錄其全過程溫濕度變化,并依據這些變化認定儲運過程的安全性,導致了新的溫濕度測量儀器——溫濕度記錄儀的誕生。溫濕度記錄儀是將溫濕度參數進行測量并按照預定的時間間隔將其儲存在內部存儲器中,在完成記錄功能后將其聯接到PC機,利用適配軟件將存儲的數據提出并按其數值、時間進行分析的儀器。利用該儀器可確定儲運過程、實驗過程等相關過程沒有任何危及產品安全的事件發生。

記錄儀

食品儲運：

由于食品儲運過程時間并不是一個短期問題,但食品保存中的相對平衡濕度又是保證食品安全的一項重要指標,相對平衡濕度直接影響菌落的生長。例如：在平衡相對濕度為95%RH至91%RH范圍內,易于滋生的菌落為沙門氏菌、波林特菌、乳酸菌、霉菌和酵母菌。而食物保存周期也與溫度、平衡相對濕度有關,平衡相對濕度值為81%RH的蛋糕,其保質期為27℃時14天、21℃時24天,如果平衡相對濕度提高到85%RH,這些指標將降低為27℃時8天、21℃時12天。吸濕物質的平衡相對濕度起到了決定性作用。平衡相對濕度定義為物質與空氣中水不進行交換情況下,由周圍空氣獲取的濕度值。這個定義很清楚,為了成功地儲存和保持這些產品,環境氣候的控制及包裝必須仔細指明。同時,很多食品的保存在過于干燥情況下,其口感都會有些變壞。針對這種情況,要求實時記錄溫濕度變化,保證食品安全進入消費者口中。

記錄儀

博物館文物、檔案管理：

這是溫濕度產品應用的另一個大的領域,而記錄儀在其中又是很有特色的產品。檔案的紙張在溫濕度適宜的條件可以多存放一些時間,而一旦溫濕度條件遭到破壞紙張將要變脆,重要資料也將隨之蕩然無存,對檔案館進行溫濕度記錄是必要的,可以預防惡性事故的發生。使用溫濕度記錄儀將使溫濕度記錄的工作得以簡化,也將節約文物保管的成本,使這一工作得以科學化,不受到過多的人為因素的干擾。同時由于采用微小探頭,保證了對藝術品的最小破壞的前提下,文物,包括其色彩、形狀不受損毀。

建材實驗：

在建材尤其是混凝土干燥過程中,我們應注意其干燥趨勢,這是評價產品的指標之一,也為建筑施工方提供了可靠的數據。應用溫濕度記錄儀可以將此數據記錄并提供給建材研究方,將為施工提供有益的幫助。尤其是在軍事建筑中,時間就是生命,準確把握混凝土干燥時間為先發致敵,為有效地將有生力量提供到戰場上提供了保證。

農業及畜牧業的應用：

農業及畜牧業生產,尤其一些經濟作物的生產,在其幼苗期要詳細記錄溫濕度值。
