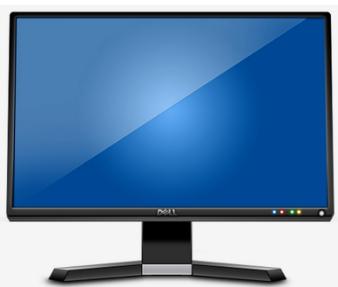

液晶顯示屏（LCD）用于數字型鐘表和許多便攜式計算機的一種顯示器類型。LCD顯示使用了兩片極化材料,在它們之間是液體水晶溶液。電流通過該液體時會使水晶重新排列,以使光線無法透過它們。因此,每個水晶就像百葉窗,既能允許光線穿過又能擋住光線。液晶顯示器（LCD）目前科技信息產品都朝著輕、薄、短、小的目標發展,在計算機周邊中擁有悠久歷史的顯示器產品當然也不例外。在便于攜帶與搬運為前題之下,傳統的顯示方式如CRT映像管顯示器及LED顯示板等等,皆受制于體積過大或耗電量甚巨等因素,無法達成使用者的實際需求。而液晶顯示技術的發展正好切合目前信息產品的潮流,無論是直角顯示、低耗電量、體積小、還是零輻射等優點,都能讓使用者享受最佳的視覺環境。

1888年,奧地利植物學家F·賴尼茨首次發現了液晶。當他測量有機物的熔點時,發現一些有機物(膽固醇的苯甲酸酯和乙酸酯)熔化后會經歷一種不透明的白色渾濁液體狀態,散發出五彩斑斕的珍珠光澤。只有加熱到一定溫度,才會變成透明清澈的液體。第二年,德國物理學家O .萊曼用他當時親自設計的帶加熱裝置的偏光顯微鏡觀察了這些脂質化合物。他發現這種白色渾濁的液體雖然在外觀上屬于液體,但卻表現出各向異性晶體的特殊雙折射。于是萊曼將其命名為“液晶”,這就是“LCD”這個名字的由來。

1963年,RCA公司的威利·艾姆斯(Willy Ames)發現,當液晶受到電刺激時,其光傳輸模式會發生變化。液晶顯示技術最早出現在1968年,但真正用于產品是在1973年。同一個公司的海路瑪雅集團發明了應用這一特性的顯示設備。這是液晶顯示屏(液晶顯示)的開始。最初,液晶作為顯示屏的材料是非常不穩定的。所以作為商業用途,還是有問題的。1973年,格雷教授(英國哈爾大學)發現了穩定的液晶材料(聯苯系列)。1976年,夏普公司首次將其應用于世界上的計算器(EL-8025)顯示屏,這種材料成為了LCD材料的基礎。夏普公司在其小型計算器中首次采用了液晶顯示器。它采用扭曲向列(TN)液晶顯示技術,響應時間慢,輸出光亮度低,因此被稱為“無源”。這種液晶顯示器不擅長顯示動態和靜態圖像。而且視角小,涂抹現象非常明顯,所以只用于電腦面板、電子表和電器零件顯示器,以及早期的低成本筆記本電腦等對圖像顯示質量要求不高的設備。

接下來的10年,LCD技術發展非常緩慢。1985年東芝推出世界上第一臺筆記本電腦時,LCD立即與筆記本電腦融為一體,并頻頻出現。但當時的LCD顏色單一,亮度低,用戶能看到的是沒有色度的黑白顯示。

一年后,(STN) LCD出現。STN是“超扭曲向列相”的縮寫。從字面上我們可以知道“超扭曲向列”是“扭曲向列”的改進增強。STN的出現讓LCD第一次出現彩色。STN主要用于一些顯示屏尺寸大,要求不高的產品。

1989年,在東芝公司的努力下,第一臺彩色DSTN顯示器正式應用于筆記本電腦。這一創新讓筆記本電腦用戶面臨的黑白世界瞬間進入了真實的色彩世界。DSTN是雙掃描曲折度諾謨圖的簡稱,中文稱之為“雙掃描被動”,我們也稱DSTN為“偽彩色”。盡管實現了彩色輸出,DSTN顯示器仍然有許多難以忍受的局限性。由于視角窄、圖像質量差、分辨率和色深低,DSTN顯示器只能提供EGA(640×350)分辨率和顯示16種顏色。

1994年,東芝推出專為筆記本電腦設計的TFT液晶顯示屏,迅速走上時代舞臺,成為當今IT行業的主流選擇。TFT(薄膜晶體管)液晶,即薄膜場效應晶體管液晶,是有源矩陣液晶顯示器(AM-LCD)的一種,具有對比度更高、色彩更豐富、更新頻率更快的特點,俗稱“真彩色”。與DSTN相比,薄膜晶體管液晶的主要特點是為每個像素配置一個半導體開關器件,其處理技術類似于大規模集成電路。因為每個像素都可以通過點脈沖直接控制,所以每個節點都是相對獨立的,可以連續控制。這種設計方法不僅提高了顯示屏的響應時間,而且可以實現非常精確的灰度控制,這就是為什么薄膜晶體管的顏色比DSTN更逼真。

近兩年來,隨著TFT制造技術的逐步提高和產品良率的提高,TFT的價格下降了不少。隨著一些新技術的出現,TFT LCD在響應時間、對比度、亮度、視角等方面都有了很大的進步,進一步縮小了與傳統CRT顯示器的差距。

目前LCD響應時間不到50ms,亮度200cd/m2左右,可見度120以上。

液晶顯示屏相信每個人都應該見過,現在電腦、電視機基本都是使用液晶顯示屏了。隨著社會越來越進步,科技越來越發達,LCD液晶顯示屏也越來越多了,今天我們來了解一下LCD液晶顯示屏有哪些類型吧

LCD液晶顯示屏按顯示技術來分,一般分為點陣屏、字符屏、斷碼屏、TFT彩屏,按顯示類型來分正顯、負顯、全透、半透、放射。

根據LCD液晶顯示屏所采用的材料構造,可把液晶分為TN、STN、TFT等三大類,而據目前的技術原理又可以將它們再次分為TN、STN、FSTN、DSTN、TFT等諸多類別。

TN型是目前最主流的液晶顯示器采用的模式,廣泛應用于入門級和中端的面板。目前常見的在性能指標上并不出彩可視角度有天然痼疾。市場上看到的TN面板都是改良型的TN+film,film即補償膜,用于彌補TN面板可視角度的不足,要說TN面板勝過前面兩種面板的地方,就是由于他的輸出灰階級數較多,液晶分子偏轉速度快,致使它的響應時間容易提高,目前市場上8ms以下液晶產品均采用的是TN面板。總的來說TN面板是優勢和劣勢都很明顯的產品,價格便宜,響應時間能滿足游戲要求使它的優勢所在,在lcd顯示屏分類中TN可視角度不理想和色彩表現不真實又是明顯的劣勢。

LCD液晶顯示屏的特點是體積小、形狀薄、重量輕、耗能少(1～10微瓦/平方厘米)、低發熱、工作電壓低(1.5～6伏)、無污染,無輻射、無靜電感應,尤其是視域寬、顯示信息量大、無閃爍,并能直接與CMOS集成電路相匹配,同時還是真正的“平板”式顯示設備。

在現在各行業應用領域中,都經常能見到lcd液晶顯示的身影,工控行業的控制設備、金融終端的POS機、通訊行業的電話機、新能源設備的充電樁、火災報警器、3D打印機等等儀器設備上都有應用到。

深圳市微而盛科技有限公司是LCD系列產品等產品專業生產加工,擁有完整、科學的質量管理體系,一家專注于液晶液晶屏研發、生產、銷售為一體的高新技術企業,公司2014年成立于深圳,核心技術團隊擁有10年以上行業經驗,為用戶提供專業、完美的液晶顯示產品及系統解決方案。

Lcd顯示屏作為現在顯示屏行業主流的技術,它的種類也有好幾種,每一種也有不同的特點,lcd顯示屏都有哪些種類?

一 、TN lcd顯示屏：TN最大的特點就是價格相對比較低廉,技術準入門檻低,應用廣泛。總的來說,TN lcd顯示屏是優勢和劣勢都很明顯的產品,價格便宜,輸出灰階級數較少,液晶分子偏轉速度快,致使其響應時間容易提高,但是可視角度不理想和色彩表現不真實是其明顯的劣勢。

二、IPS lcd顯示屏：IPS就是：In Plane Switching也叫全視角,它的最大賣點就是它的兩極都在同一個面上,而不像其它液晶模式的電極是在上下兩面,立體排列。由于電極在同一平面上,不管在何種狀態下液晶分子始終都與屏幕平行,會使開口率降低,減少透光率,所以IPS應用在LCD上會需要更多的背光燈。

三、VA lcd顯示屏：這類面板是現在液晶應用較多的面板類型,16.7M色彩數和大的可視角度是該類面板定位高的資本,同時VA類又可分為MVA面板和PVA面板。

1、MVA它的液晶分子長軸在未加電時不像TN模式那樣平行于屏幕,而是垂直于屏幕,并且每個像素都是由多個這種垂直取向的液晶分子組成。

2、PVA廣視角技術(軟屏),PVA廣視角技術同樣屬于VA技術的范疇,實際上它跟MVA極其相似,可以說是MVA的一種變形。PVA采用透明的ITO電極代替MVA中的液晶層凸起物,透明電極可以獲得更好的開口率,最大限度減少背光源的浪費。這種模式大大降低了液晶面板出現“亮點”的可能性。

lcd顯示屏大致可以分為這幾種分類,TN、IPS、VA(MVA、PVA),而每一種類別也有不同的特點,主要看運用在什么類型的終端產品上面,適合的才是好的。

LCD液晶顯示屏的分類

利用光電效應制作的LCD大致分為以下幾種TN-LCD 和STN-LCD、HTN-LCD、FSTN-LCD、TFT-LCD。

TN-LCD 就是扭曲向列LCD液晶顯示屏。我們通常所見到的電子表,計算器、游戲機等LCD 大都是TN-LCD。

STN-LCD 是Super Twist Liquid Crystal Display 的簡稱。即超扭曲向列型LCD. 它與TN-LCD 的結構相似,不同的是它的扭曲角不是90度,而是在180~270 之間,雖然僅僅是扭曲角不同,它的工作原理同TN-LCD 完全不同。STN-LCD 是目前LCD 生產的中檔產品。它是有比TN-LCD 顯示信息量大等特點,它主要用于多種儀器儀表、漢顯機、記事本、筆記本電腦等。STN-LCD 的制造工藝基本成熟,但主要技術掌握在日本、韓國等少數國家手中,國內現有十多家STN-LCD 制造公司。

HTN-LCD 是Hight Twist Nematic Liquid Crystal Display 的簡稱。即高扭曲向列型LCD液晶顯示屏,HTN-LCD 的扭曲角在100度~120度之間,介于TN-LCD 和STN-LCD 之間。HTN-LCD 目前數量并不多,其性能也介于TN-LCD 和STN-LCD 之間。

FSTN-LCD 是Film Super Twist Nematic Liquid Crystal Display 的簡稱。這里Film 是指補償膜或延遲膜,所以FSTN-LCD 稱補償膜超扭曲向列型LCD液晶顯示屏。通過一層特殊處理的補償膜,能夠克服STN-LCD的缺點。

TFT-LCD 即薄膜晶體管的有源矩陣LCD,它是目前LCD 市場中最高檔次的產品。它主要用于筆記本電腦,液晶彩電等。TFT-LCD 的制造工藝比較復雜,價格比較高。

LCD液晶顯示屏的種類很多,按顯示方式可分為透射及反射的直視型顯示器。

透射型LCD 背面裝有熒光燈,電致發光極等光源。因而在昏暗的環境光下也能使用。

反射型就是一種將鋁箔光反射片貼在LCD 背面玻璃基板的外面,使其反射LCD 的入射光,用于顯示。

在TN 和STN 模式中,背面玻璃。基板上貼有偏光片和表面有皺紋狀的反射片,這種反射型充分發揮了非發光型LCD 耗電少的特點。

優點：

1、液晶在節能方面可謂優勢明顯。

2、其輻射指標普遍比CRT要低一些。

3、由于其原理問題不會出現任何的幾何失真,線性失真。

4、液晶顯示器可視面積大。

5、高精細的畫質(部分低價的縮水顯示器除外)。

6、顯示器與CRT的相比重量輕幾倍,且厚度也是薄了幾倍,因此很容易移動。

7、不會因供電不足導致畫面色彩失真。

缺點：

1、可視偏轉角度小。

2、容易產生影像拖尾現象(例如鼠標指針快速晃動),這是由于普通液晶屏多為60Hz(每秒顯示60幀),而CRT多為85Hz(每秒85幀)。不過這個問題主要出現在液晶顯示器剛流行時的游戲中(即“畫面撕裂”),之后已經基本解決,如果仍然出現可利用“垂直同步”解決。

3、液晶顯示器的亮度和對比度不是很好。

4、液晶“壞點”問題。

5、壽命有限。

6、當分辨率低于顯示器的默認分辨率時,畫面模糊會非常明顯,而CRT即使當前分辨率低于默認1倍也不會十分明顯。

7、當分辨率大于顯示器的默認分辨率時(需要軟件強制設定),細節處的色彩會丟失,而CRT是屏幕閃爍嚴重且畫面明顯模糊。

液晶顯示器具有工作電壓低、功耗小、分辨率高、抗干擾性好、成本較低等優點,已成為平板顯示器的主流產品,占據了平板顯示器主要的市場份額。加上液晶顯示器在交通、政府、服務業、教育、能源等商用細分領域的應用不斷的擴大,未來液晶顯示器市場增長潛力可期。
