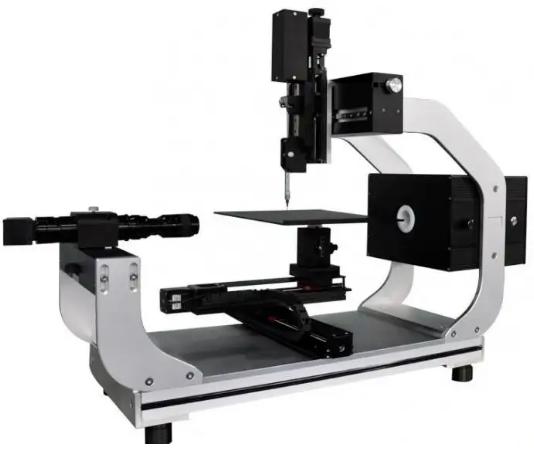

接觸角測量儀主機一臺

與接觸角測量儀相配的計算機一臺

與接觸角測量儀相配的打印機一臺

軟件組成

運行環境WinXP系統

產品隨機配送的光盤中,一般包括以下內容:

圖像卡驅動程序;

接觸角測定儀應用程序;

接觸角測定儀操作指南。

2. 測試精度: 0.1°

3、光學系統:

①成像:標準CCD攝像機和連續變倍顯微鏡鏡頭;

②光源:可調亮度單色冷光LED背光光源,圖像中液滴邊緣分辨更清晰;

③指標:最快拍攝25幀/秒,顯微鏡放大率0.7-4.5倍連續變倍,成像分辨率55piexl/mm~315piexl/mm,水平分辨率750線。

4、測試方式:懸滴法、座滴法(靜滴法)、轉落法、插入法

5、接觸角分析方法:θ/2法、自動分析法

6、拍攝圖像方法:單張拍攝、連續間隔拍攝(慢存)、連續拍攝(快存)

7、接觸角測試范圍:0<θ<180° 圖象分辨率最高: 768×576×24位;

8. 主機外形尺寸: 560×200×360mm。

2、視頻放大倍數:20~200倍

3、放大方式:連續變焦

4、視場范圍:最大可到12X8(mm)圖像分辨率: 768X576X24位

5、背光源 世界領先的可調亮度冷光LED光源,圖像邊緣分辨更清晰。

6、采用屏蔽技術 實時和測量可在同一界面下相互轉換。即在實時的視窗下凍結圖像,并直接可以測量,無須轉換界 面,既方便又增加了實時性。

7、采用快照技術 先將圖像按時間順序儲存起來,再利用縮略圖進行瀏覽,選出最佳圖像進行測量,采樣速度最高可達25幅/秒。

8、液滴體積 通過微量進樣器可以得到液滴的體積。
