自動扶梯的臺階(梯級)之間,以及梯級與上下端站及四周圍裙板之間,都有一定的間隙,一般間隙不大于4毫米,但是這樣小的間隙也會使衣服或者小孩的手指、鞋等被夾入,造成傷害。夾住事故是自動扶梯事故中僅次于跌倒的常見意外。2011年北京一家商場里一個4歲半的小男孩,才上幼兒園小班。他的右腳被卷進自動扶梯梯級與扶手下面裙板(一塊鐵板)間的齒輪縫隙里,腳踝以下血肉模糊,腳底多條肌腱、神經斷裂,面臨截肢危險。國家為防范該類事故的再次發生,于2012年8月1日強制推行新國標《自動扶梯和自動人行道的制造與安裝安全規范》(GB16899-2011),其中新國標要求對自動扶梯和自動人行步道的電梯梯級與圍裙板之間必需安裝圍裙板的防夾裝置和防攀爬裝置。

新的國標要求:圍裙板防夾裝置應由剛性和柔性部件(例如:毛刷、橡膠型材)組成。在實際應用中,硬毛刷的性能優于橡膠,估基本都為鋁合金底座加毛刷來制成。

最初的防夾裝置都為鋁合金加單排或雙排的鐵皮條刷來制作,在實際安裝使用中,其安裝的不方便性、不耐腐蝕性逐漸體現出來。各大電梯廠家紛紛采用了新型的鋁合金底座加塑料條毛刷來替代原先的鐵皮條刷來作為自動扶梯防夾裝置。

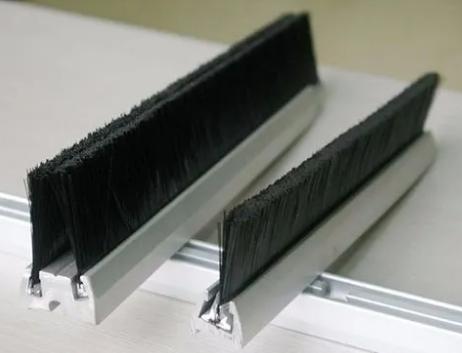

普通使用的新型鋁合金底座+塑料條毛刷,有著以下優勢,為各大電梯生產廠家和用戶所接受:

1、安裝方便。因中間柔軟的塑料條毛刷便于各類電梯圓弧段的彎曲,輕松就可以插入安裝好的鋁型材底座。不會出現鐵皮條刷無法彎曲、易變形而造成無法安裝進鋁合金底座的缺點,極大地提高了安裝的效率;

2、防銹耐腐蝕。以前的鐵皮條刷最大的缺陷是不能安裝在戶外,一經水汽就會出現生銹、掉毛現象。如使用不銹鋼材質,卻會使裝置成本大幅增加。所以新型的塑料條刷輕易解決了這個問題。使裝置壽命大大增加。

3、替換方便。作為自動扶梯的易損件,扶梯防夾裝置上的毛刷因為經常摩擦,很容易磨損。所以替換鋁合金底座中間的毛刷條會成為電梯維護的日常工作。正因為裝卸方便,塑料條毛刷在維護中也大大省去了很多麻煩。基座是良好的鋁合金單元結構,表面進行了陽極氧化處理,氧化膜在12μM以上,硬度(HW)>8°

4、阻燃特性。毛絲采用柔韌度高,回復性強、彈性強,耐磨的功能性尼龍絲,通過SVHC的檢測,符合ROSH標準,同時具有阻燃(離火即滅,沒有燃燒物掉下)。尼龍密度1.14,熔點218-224℃,熱變形溫度185-190℃,點燃時,燃燒緩慢,冒白煙,火焰內層藍色,外層黃色。

防靜電毛刷在扶梯安全毛刷上的應用十分的廣泛,防靜電塑膠絲或動物毛制成刷毛,具有防靜電性能穩定,使用方便等特點。

防靜電橫柄大刷的詳細資料:防靜電毛刷采用導電塑膠制成手柄;手柄表面電阻。

用途:適用于SMD及PCB板的表面污物清理,產生的靜電可泄放大地。原理:防靜電毛刷采用導電塑料或金屬材料制成手柄,防靜電塑膠絲或金屬絲、動物毛制成刷毛,具有防靜電性能穩定,使用方便等特點。適用于SMD及PCB板的表面污物清理,產生的靜電可泄放大地。

技術參數:碳、纖維合成塑膠,表面電阻:105刷毛:纖維+PC合成,表面電阻:106-108("歐姆"注解:簡稱"歐",符號為Ω,歐姆的定義是一段電路的兩端電壓為1V,通過的電流為1A時,這段電路的電阻為1Ω,也就是電壓與電流之比定義為該導體的電阻值。)防靜電油漆刷的詳細資料防靜電毛刷采用導電塑膠制成手柄;手柄表面電阻:小于10的7次方。

自動扶梯應裝符合下列規定的圍裙板防夾裝置(見圖1)

1、由剛性和柔性部件(例如:毛刷、橡膠型材)組成;

2、從圍裙板垂直表面起的突出量應最小為33mm,最大為50mm;

3、在剛性部件突出區域施加900N的力,該力垂直于剛性部件連接線并均勻作用在一塊6cm平方的矩形面積上,不應產生脫離和永久變形;

4、剛性部件應有18mm到25mm的水平突出,并具有符合規定的強度;柔性部件的水平突出應為最小15mm,最大30mm;

5、在傾斜區段,圍裙板防夾裝置的剛性部件最下緣與梯級前緣連線的垂直距離應在25mm和30mm之間;

6、在過渡區段和水平區段。

7、剛性部件的下表面應與圍裙板形成向上不小于25°的傾斜角,其上表面應與圍裙板形成向下不小于25°的傾斜角;

8、圍裙板防夾裝置邊緣應倒圓角,緊固件和連結件不應突出至運行區域;

9、圍裙板防夾裝置的末端部分應逐漸縮減并與圍裙板平滑相連。圍裙板防夾裝置的端點應位于梳齒與踏面相交線前(梯級側)不小于50mm,最大150mm的位置。

參考資料:《自動扶梯和自動人行道的制造與安裝安全規范》(GB16899-2011)

按照新國標的強制要求,自2012年8月1日起,全國范圍內的所有自動扶梯都需要加裝安全防夾毛刷,毛刷的安裝工作必須要有資質的專業公司來完成。

一、安裝工作必須注意以下事項:

1、安裝或更換毛刷裝置前一定要切斷電源;

2、安裝工必須做好個人安全防護措施;

3、扶梯試運行前一定要檢查有無工具遺漏在扶梯內。

二、安裝標準依據《自動扶梯和自動人行道的制造與安裝安全規范》(GB16899-2011)進行,特別注意的是以下幾點:

1、從圍裙板垂直表面起的突出量應最小為33mm,最大為50mm;

2、剛性部件的下表面應與圍裙板形成向上不小于25°的傾斜角,其上表面應與圍裙板形成向下不小于25°的傾斜角;

3、在傾斜區段。

4、在過渡區段和水平區段,圍裙板防夾裝置的剛性部件最下緣與梯級表面最高位置的距離應在25mm和55mm之間;

三、安裝所需工具及材料:

1、電鉆;
2、梅花螺絲刀;
3、M4絲攻;
4、卷線桶;
5、柔性部件-毛刷;
6、直線段毛刷;
7、上彎線段毛刷;
8、下彎線段毛刷;
9、封閉端頭;
10鋼鋸;
11磨光機。

四、安裝步驟:

1、留出安裝毛刷所需空間,按照標準的尺寸定位,用電鉆鉆孔,M4絲攻攻牙;

2、插入,十字槽沉頭螺釘;

3、使用梅花螺絲刀,將毛刷支架固定;

4、逐段連接好毛刷;

5、將毛刷插入支架;

6、安裝好毛刷和支架后,在頂端和尾端部分安裝4個端頭,全部安裝工作完成。

針對扶梯毛刷的長度計算,你只需要提供梯形、提升高度和角度。我們就能給你預算出您安裝需要的彎段數和直段數。三角函數:30°角直角邊是斜角的1/2,sin30=1/2,所以斜邊是直角邊得2倍,因為扶梯是兩面都要安裝,所以再乘2,這就是為什么30度要乘4.

其他各國有關梯級兩側防夾安全標準英國對乘用自動扶梯的安全問題發表了大量文章,英國勞動保護機構HSH健康與安全執行機構,參與了改善自動扶梯的安全設備工作,提出了加裝毛刷防夾裝置要求,同時制定了設計準則PM34。PM34與原先的BS5656《自動扶梯和自動人行道制造與安裝安全規范》同樣適用(BS5656已由歐盟的EN115——1995 《自動扶梯安全規范》代替)。

美國的A17.1規范中雖未提及防夾裝置,但在有的州法規中有這方面的安全要求。因此,美國制造的自動扶梯在梯級兩側的圍裙板上裝有防夾填充板或毛刷裝置,以保證乘客安全。

歐盟的EN115-1995 《自動扶梯安全規范》遵照EC機械設計準則的基本安全規范,明確要求自動扶梯應加防夾裝置。在新加坡標準CP15:1990的6.1.5.6條中,規定了自動扶梯須裝設防夾裝置的要求,實施后表明,其安全性比原先僅在梯級邊界設黃線要好得多。

在修訂后的澳大利亞標準AS1735.5中的第3.6.10.1條中,有類似防夾裝置的安全保護要求,同時規定梯級兩側需加設黃色邊界。香港地區標準中的1.1.5.5條規定:"在梯級左右兩端側與圍裙板之間加設防夾裝置可以減少事故風險……",而且規定了防夾裝置的基本尺寸和在圍裙板上的位置。

我國在GB16899-1997《自動扶梯與自動人行道制造和安裝安全規范》中的5.1.5.6.3條明確規定了"加適宜的防夾裝置",以保證乘客的安全。但該條款是建設性的,并非強制性要求。我們則認為,如果要杜絕梯級兩側間隙造成的傷害事故,必須加設防夾裝置。

扶梯毛刷的清洗需要注意哪些問題:

1、絕對不要逆毛清洗。

2、清洗后,用面巾紙或化妝棉用手指輕輕地按壓,讓水分排出,但切記不要扭絞刷毛,否則會破壞刷毛,也會使刷毛的結構松散,導致脫毛。

3、清洗后可將條刷吊掛起來,讓刷毛朝下晾干。

4、要自然風干,不可以用吹風機吹干,更不可放在太陽底下曬干,否則有可能會傷到條刷材質。

新國家標準《自動扶梯和自動人行道的制造與安裝安全規范》(GB16899-2011)自2012年8月1日起在全國范圍強制執行,而扶梯和人行道的安全檢查,也是新版電梯檢驗規則《電梯監督檢驗和定期檢驗規則-自動扶梯與自動人行道》(TSG T7005-2012)的要求進行。新標準GB16899-2011代替舊標準GB16899-1997的同時,與其相比,重點進行了19個方面的修改。新檢驗規則在防夾裝置、防碰擋板、扶手帶下緣距離、使用須知和制停距離這5個方面做了強制性的整改要求。涉及到扶梯毛刷方面,主要有下列改進。

圍裙板要裝防夾毛刷,水平間隙不大于4mm。

從自動扶梯發生事故的案例分析可知,圍裙板與梯級之間的間隙,產生的夾入傷害事故占扶梯事故總數的比例非常高,且往往傷害的對象是兒童。新標準特規定,圍裙板應設置在梯級、踏板或膠帶的兩側,任何一側的水平間隙不應大于4mm,在兩側對稱位置處測得的間隙總和不應大于7mm。
