系指使分度盤轉動一個刻度,合像水平儀相應所產生的傾斜量。此傾斜量以1m為基準長的傾斜高與底邊的比表示,單位:mm/m。

零位:

當合像水平儀處于水平位置時,理想的氣泡位置(此時氣泡應以刻度范圍的中點為對稱)稱為零位。此時通過棱鏡、放大鏡形成的水準泡影像應成光滑圓弧。

零位偏差:

偏離零位的讀數值。

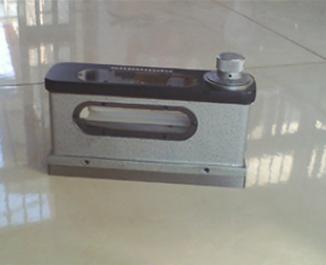

光學合像水平儀的使用方法:將合像水平儀安置在被檢驗的工作面上,由于被檢驗面的傾斜而引起兩氣泡的不重合,則轉動度盤,一直到兩氣泡重合為止,此時即可得出讀數。被檢件的實際傾斜度。

可通過一下進行技計算:

實際傾斜度=刻度值X支點距離X刻度盤讀數

列如:刻度盤讀數為5格,對此種合像水平儀而言,刻度值和支點距離為定值,

即刻度值為0.01mm/m支點距離為165mm

則:實際傾斜度=0.01/1000X165mmX5=0.00825mm

2、噴漆表面應美觀,不得有脫漆、劃傷等缺陷,其他裸露非工作面不得有銹蝕等明顯缺陷。

3、測微螺桿在轉動時應順暢,不得有卡住或跳動現象。

4、當測微螺桿均勻轉動時,氣泡在水準泡內移動應平穩,無停滯和跳動現象。

2、最大測量范圍正負:0-10mm/m；

3、示值誤差: 正負1mm/m范圍內 正負0.01mm/m；

4、全部測量范圍內 正負0.02mm/m；

5、工作面平面性偏差:0.003mm；

6、水準器格值:0.1mm/m；

7、工作面尺寸:165*48mm；
