手動打點機DX-400

每搖動一次,即可打成30或40個標點。標點的距離為10m/m,誤差不超過±0.15m/m,全長分300m/m和400m/m標點尖端,用滾珠軸承圓鋼做成,硬度不低于RC55度。

手動打點機DX-5

本機通過一凸輪推動高精度齒條帶動試樣水平運動,每次進位5mm或者10mm(可調)。在每一進位周期,通過另一齒輪帶動俯沖頭進行打擊樣點,可連續打點60個(5mm)或者30個(10mm)。

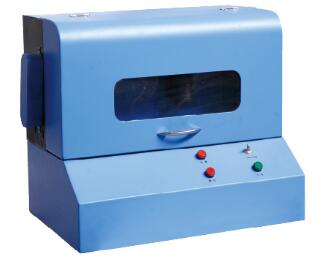

電動打點機DB-30

DB-30型電動標距儀(又稱電動打點機),是濟南聯工測試技術有限公司根據國標GB/T228-2010《金屬材料 室溫拉伸試驗方法》中的規定而設計制造出來的專利設備。該設備采用高精密滾珠絲杠精確定位,使用進口傳感器采集旋轉信號進而驅動高頻電磁鐵進行同步打點,打點標距準確,工作效率高,操作簡便,是試驗室必備的配套儀器。

二、主要技術參數

最長標距:300mm。

標距間隔:5mm或10mm(可調)。

電 源:220V 50Hz

電機功率:10W

外形尺寸(長×寬×高):460mm×315mm×450mm。

重 量:約25kg。

三、工作原理

該設備使用微電機作為動力,通過同步帶帶動高精密滾珠絲杠轉動,從而帶動沖頭水平運動。絲杠每轉動一周(或半周),沖擊針行進10mm(或5mm),同時傳感器采集一個信號,進而驅動高頻電磁鐵帶動沖擊針進行打點。電機連續運轉,即可連續打點60個(5mm)或30個(10mm)。這種傳動擊打方式,對絲杠轉速是否均勻沒什么要求,即使轉速不均也可確保標距的精確度。

使用方法

使用時將試樣材料放入(試樣座)槽內,并根據試樣材料的長短調節絲母座,調絲樣調節長短及園型材料的直徑大小調節試樣座,擰開試樣座上的固定螺釘,可把試樣座前后移動。根據材料的要求,對準直徑的中心而后用左手搖動,拉手向下,直至標點尖接觸試樣材料,并稍微揪緊,用右手搖動手柄,(順時針)轉動一周而成。

配件有易損配件,標點鉆,滾輪架,滾輪,彈簧。

注意事項

1、保持兩立柱及沖頭部位有良好潤滑,以保證操作輕便靈活。

2、一定不要碰傷沖頭尖端以免失去精度,導致設備無法使用。

優點

構造精密,使用方便,效率高,打點準確,亦便于檢查和修理。

使用兩用高盛標距儀時將試樣材料放入試樣座槽內。

打5mm標距點

使用兩用高盛標距儀打印5mm的間距要先打印要10mm間距,再用左手輕推(或輕拉)絲桿搖手,使試樣移位5mm。繼續打印一次,打印完后,拿下試樣即可。
