2、同步靜噪皮帶傳動,噪聲極低;

3、試件夾裝采用導軌式,操作方便,安全;

4、機臺底座采用重型槽鋼配減振膠墊,安裝方便,運行平穩;

5、回轉式振動(俗稱跑馬臺)符合歐美及國際運輸標準;

正弦振動試驗使用固定或變化的頻率和幅值的正弦信號,在每一瞬間時僅施加一個頻率,試驗條件包括頻率范圍或固定頻率、振幅和試驗持續時間。

真實環境中正弦振動很少一單一頻率的振動形式獨立出現。即使在旋轉的機械上直接測量加速度時也是這樣。如齒輪和軸承,實際存在的公差和間隙,通常導致在頻率上有微小的變化。旋轉機械的隨機特性也會發生某種形式的隨機振動。

正弦振動可以描述為確定性運動,遵循確定的規律,完全可以從過去的狀態來確定未來任意指定時間的狀態。在進行正弦掃頻試驗過程中,改方法通常用來確定出現失效的時刻,因為這個失效很可能是和特定頻率密切相關的,而用隨機振動試驗試驗方法這種相關效果不是很明顯。當然,相對于隨機試驗方法,正弦試驗方法通常需要用更長的時間激發出失效,這是因為每次掃頻過程中,在每個共振點上只作用很短的時間。盡管在任一時刻只施加一個頻率,如果掃頻速率足夠慢,確實可以使得樣品的特定共振峰達到最大。也可以用來發現潛在的破壞性共振點,尤其是在設計和研制試驗中。

正弦振動試驗的另一個用途是在以下頻率上的駐留試驗:

A、已知的強迫頻率;
B、樣品的諧振頻率

符合GB2423試驗標準。

最大試驗負載:100kg

頻率范圍:電源頻率

掃頻范圍:無

振幅(可調范圍):0-5mmp-p

最大加速度:20g

振動方向:垂直+水平

振動波形:正弦波

振動機功率:2.2kw

振動臺面尺寸:50x50cm

臺體尺寸(L*H*W ):水平50*26.5*50cm 垂直50*20*50cm

電源電壓:220V

最大電流:5A

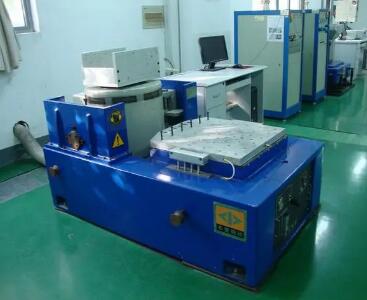

垂直/水平調幅/調頻/掃頻振動試驗機

試驗負載:100kg

頻率范圍:2Hz-600Hz

掃頻范圍:2Hz-600Hz

振幅(可調范圍):0-5mmp-p

最大加速度:20g

振動方向:垂直

振動波形:正弦波

可程序:2Hz-100Hz

倍頻:2Hz-100Hz

振動機功率:2.2kw

振動臺面尺寸:50x50cm 臺體尺寸(L*H*W):水平50*26.5*50cm 垂直50*20*50cm

電源電壓:220V

最大電流:5A

通訊接口:可連接電腦做控制.儲存.記錄.打印之功能

時間控制:可程序.調頻.掃頻.倍頻.對數皆能滿足各標準時間設置

頻率可顯示到0.01Hz,精確度:0.1Hz BJYSL-LD-P

2、打開機器電源開關,將試驗所需時間設定好:HMS依次為H小時、M分鐘、S秒;表盤上'+、-',依序 將數字1-9拔到所需檔;

3、調動高速旋扭相應轉速在顯示表上顯示,目視機臺運行轉正常,將轉速調低,關掉電源;

4、將試件置于工作臺面,移動活動圍欄將試件固定于臺面中心位;

5、打開機臺電源,重啟機臺,調整相應轉速,待試驗時間到達設定時間后,停機檢驗試件;

6、如需按ISTA-IA國際運輸標準做測試,則需用隨機附帶之標配塊置于試件(被測包裝件)下部,當機臺運行速度達到300rpm時,用手將標準塊從試件一側順利地推過試件底部;

振動試驗臺操作分為兩個步驟,首先是按照使用說明書安裝好振動試驗臺,然后根據客戶自身需要選擇振動方式(五種振動方式可供設定),設定完畢后,打開開關開始工作。下面武漢尚測試驗設備有限公司仔細講解一下這兩個操作步驟。

安裝振動試驗臺

振動試驗臺安裝場地一定要平穩,因為做振動試驗,所以設備開始工作的時候振動會很強烈,地面不平整會影響振動試驗的精確度,不平穩的工作環境還容易產生噪聲、損壞設備。接著把振動臺體的輸入線接到控制箱的輸出孔里(垂直輸入孔接15厘米的臺面,水平輸入孔接25厘米臺面)。臺面放置好后接上電源220V/50HZ。接著開始第二個步驟設定振動方式的參數。

振動方式

振動試驗臺振動功能有五種:定頻振動、掃頻振動、可程式振動、倍數振動、對數振動。

1、定頻振動只能設定一個振動頻率,且兩個臺體只能按照這一個設定頻率振動。

2、掃頻振動是設定兩個頻率,振動試驗臺在這兩個頻率之間往復振動。

3、可程式振動在16段頻率內由低到高再由高到低任意反復循環,每段頻率振動時間任意設定。

4、倍數振動在16段頻率內由低到高成倍數增加再由低到高反復循環振動。

5、對數振動則是波形以對數方式執行。

定頻操作

定頻操作步驟:對著操作面板,打開電源開關后(控制箱后面),按住復位總開關不動,直至出現C00(可按方向鍵進行閃標修改)就可以進行頻率設定了。

1、首先設定CD065=0,CD041=1(一般出廠前已調好),CD012=CD013=0.1(設定調頻前的引導值);

2、設定試驗所需的頻率:調CD000=X(X為所要設定的頻率(1~3000HZ));

3、設定振動試驗臺的振動試驗時間:CD087=X(X為執行一次的時間(0~65500秒));

4、設定運轉次數:CD064為CD087的運行的次數(那么總時間= CD087(秒)×CD064(次));

5、設定CD020到CD027=0,CD080到CD086=0,CD088到CD094=0,CD098到CD105=0;

6、調CD003與CD005為調幅開關(CD003>CD005,兩者數值相差越大則振動相對越大,反之則小,視設定頻率大小而設定,說明書上有設定對照表);

7、面板選擇開關(啟動開關)打到垂直(上下)面板即可運行當前設定的參數;

8、HZ燈亮(『000.0畫面狀態)看到運行頻率;

9、STOP/RESET為停止開關, RUN鍵為運行開關(一般不建議使用,物理按鍵經常使用容易失靈,該功能可使用控制箱面板上的啟動開關控制);

10、當設定時間結束后,振動試驗臺會自動停止,按復位總開關顯示C00即可重新運行。

其他四種振動方式的操作步驟在這里就不一一羅列出來了,一般客戶按照振動試驗臺使用說明書上面的操作步驟就可以設定。

2、作ISTA-IA測試時,需操作員守護試件,以免試件滑出臺面或沖擊壞圍欄。

3、齒輪減速箱每半年更換一次齒輪油。

4、非工作時應切斷所有電源,保持臺體的清潔。

5、非受訓人員不得任意操作本機。
