圖為永磁吸盤工作原理圖

其工作原理如圖一所示,當永磁吸盤磁極處于圖(a)狀態時,磁力線從磁體的N極出來,通過磁軛,經過鐵磁性工件,再回到磁軛進入磁體的S極。這樣,就能把工件牢牢地吸在永磁吸盤的工作極面上。當磁極處于圖(b)狀態時,磁力線不到永磁吸盤的工作極面,就在永磁吸盤內部組成磁路的閉合回路,幾乎沒有磁力線從永磁吸盤的工作極面上出來,所以對工件不會產生吸力,就能順利實現卸載。

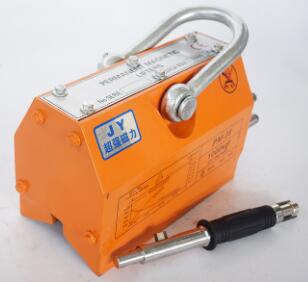

2、永磁吸盤 不用電即可使用,省去供電麻煩。

3、永磁吸盤 優化的磁路設計,使剩磁幾乎為零。

4、永磁吸盤 專業設計的外觀造型使產品更加美觀。

設計永磁吸盤時,首先應精心設計磁路,良好的磁路結構可以盡量讓更多的磁通量聚集在工作表面中去,滿足起重重量的要求,而且可以盡量少用釹鐵硼材料。同時,設計磁路時還應仔細考慮操作者較易實現工作卸載。解決永磁吸盤吸力很大,扳動手柄困難等技術難點。

永磁吸盤的磁路設計有2個磁系,磁系分為活動的和固定的兩部分。改變活動磁系狀態,使工作極面分別處于磁場疊加或產生反向磁場,磁場被抵消的狀態。同時,在永磁回路中,為減少磁阻,增大工作極面關鍵部位的磁通密度,采用了一些軟磁材料作為磁軛。

2、使用環境溫度在-40C——50C,嚴禁敲擊,以防磁力降低。

3、用完后工作面涂防銹油,以防銹蝕。
