其動作原理與萬能轉換開關相同,都是靠凸輪來控制觸頭系統的關合。但與萬能轉換開關相比,它的觸點容量大些,操縱檔位也較多。

不同形狀凸輪的組合可使觸頭按一定順序動作,而凸輪的轉角是由控制器的結構決定的,凸輪數量的多少則取決于控制線路的要求。

由于主令控制器的控制對象是二次電路,所以其觸頭工作電流不大。

成組的凸輪通過螺桿與對應的觸頭系統聯成一個整體,其轉軸既可直接與操作機構聯結,也可經過減速器與之聯結。如果被控制的電路數量很多,即觸頭系統檔次很多,則將它們分為2~3列,并通過齒輪嚙合機構來聯系,以免主令控制器過長。主令控制器還可組合成聯動控制臺,以實現多點多位控制。

配備萬向軸承的主令控制器可將操縱手柄在縱橫傾斜的任意方位上轉動,以控制工作機械(如電動行車和起重工作機械)作上下、前后、左右等方向的運動,操作控制靈活方便。

性能描述

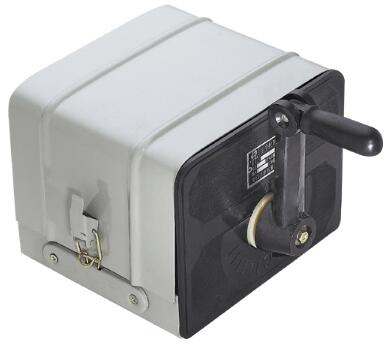

XKB系列輕型主令控制器

工作溫度:-20°C到+70°C

防護等級:IP54(需要裝配到適當的防塵防潮的外殼中)

機械壽命:100萬次額定發熱電流:10A

XKD系列中型主令控制器

工作溫度:-20°C到+70°C

防護等級:IP54(需要裝配到適當的防塵防潮的外殼中)

機械壽命:300萬次

額定發熱電流:10A

優勢

配置靈活

可靠耐用

交貨快捷

應用范圍

電氣觸點組合來控制提升和物料搬運設備

折疊XKB,XKD,XKM
性能描述

XKB系列輕型主令控制器

工作溫度:-20°C到+70°C

防護等級:IP54(需要裝配到適當的防塵防潮的外殼中)

機械壽命:100萬次

額定發熱電流:10A

XKD系列中型主令控制器

工作溫度:-20°C到+70°C防護等級:IP54(需要裝配到適當的防塵防潮的外殼中)

機械壽命:300萬次

額定發熱電流:10A

XKM系列重型主令控制器

工作溫度:-10°C到+70°C

防護等級:IP54(需要裝配到適當的防塵防潮的外殼中)

機械壽命:400萬次

額定發熱電流:20A

優勢

配置靈活

可靠耐用

應用范圍

主令控制器通過不同的電氣觸點組合來控制提升和物料搬運設備
