按安裝場所可分為戶內式和戶外式兩種。

按制作安裝材料又可分為熱縮式(最常用的一種)、干包式,環氧樹脂澆注式及冷縮式。

按線芯材料可分為銅芯電力電纜頭和鋁芯電力電纜頭。

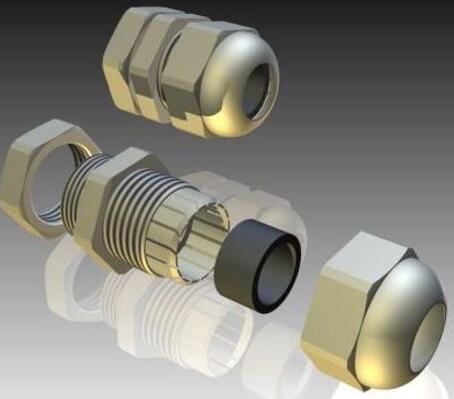

按接頭材質分為塑料電纜接頭和金屬電纜接頭。金屬電纜接頭又分為多孔金屬電纜防水接頭、防折彎金屬電纜接頭、雙鎖緊金屬電纜防水接頭、塑料軟管電纜接頭、金屬軟管電纜接頭等。

它的主要作用是使線路通暢,使電纜保持密封,并保證電纜接頭處的絕緣等級,使其安全可靠地運行。若是密封不良,不僅會漏油造成油浸紙干枯,而且潮氣也會侵入電纜內部,使紙絕緣性能下降。

接頭發熱的原因

一些電氣安裝施工人員在敷設電線時,往往不注意安裝質量:在應該用絕緣套管處不裝套管;應該用接線盒的地方也沒有裝接線盒;甚至在電線接頭處不是采用絞接方法,而是采用違章的彎鉤狀連接方法。這種彎鉤狀連接方法的接觸電阻很大,通電時不斷發熱,會使附近的木板逐步干燥、炭化,最后發生燃燒,引起火災。

電線接頭發熱不但會造成大量的電能損失,而且會嚴重影響電氣設備的正常工作,輕則線路中工作電流增大,電氣設備壽命縮短,重則會突然中斷了正在進行中的生產、科研、醫療手術和其它活動,還會釀成火災和觸電事故等等,造成難以估量的損失。

一、導體的連接導體連接要求低電阻和足夠的機械強度,連接處不能出現尖角。中低壓電纜導體連接常用的是壓接,壓接應注意:

1、選擇合適的導電率和機械強度的導體連接管;

2、壓接管內徑與被連接線芯外徑的配合間隙取0.8~1.4mm;

3、壓接后的接頭電阻值不應大于等截面導體的1.2倍,銅導體接頭抗拉強度不低于60N/mm2;

4、壓接前,導體外表面與連接管內表面涂以導電膠,并用鋼絲刷破壞氧化膜;

5、連接管、線芯導體上的尖角、毛邊等,用銼刀或砂紙打磨光滑。

二、內半導體屏蔽處理。

凡電纜本體具有內屏蔽層的,在制作接頭時必須恢復壓接管導體部分的接頭內屏蔽層,電纜的內半導體屏蔽均要留出一部分,以便使連接管上的連接頭內屏蔽能夠相互連通,確保內半導體的連續性,從而使接頭接管處的場強均勻分布。

三、外半導體屏蔽的處理。

外半導體屏蔽是電纜和電纜接頭絕緣外部起均勻電場作用的半導電材料,同內半導體屏蔽一樣,在電纜及接頭中起到了十分重要的作用。外半導體端口必須整齊均勻還要求與絕緣平滑過渡,并在電纜接頭增繞半導體帶與電纜本體外半導體屏蔽搭接連通。

四、電纜反應力錐的處理。

施工時形狀、盡寸準確無誤的反應力錐,在整個錐面上電位分布是相等的,在制作交聯電纜反應錐時,一般采用專用切削工具,也可以用微火稍許加熱,用快刀進行切削,基本成型后,再用2mm厚玻璃修刮,最后用砂紙由粗至細進行打磨,直至光滑為至。

五、金屬屏蔽及接地處理。

金屬屏蔽在電纜及接頭中的作用主要是用來傳導電纜故障短路電流,以及屏蔽電磁場對臨近通訊設備的電磁干擾,運行狀態下金屬屏蔽在良好的接地狀態下處于零電位,當電纜發生故障之后,它具有在極短的時間內傳導短路電流的能力。接地線應可靠焊接,兩端盒電纜本體上的金屬屏蔽及鎧裝帶牢固焊接,終端頭的接地應可靠。

六、接頭的密封和機械保護。

接頭的密封和機械保護是確保接頭安全可靠運行的保障。應防止電纜接頭內滲入水分和潮氣,另外在接頭位置應搭砌接頭保護槽或裝設水泥保護盒等。

感溫電纜式測溫。將感溫電纜與電纜平行安放,當電纜溫度超過固定溫度值時,感測電纜被短路,向控制系統發出報警信號。普通型感溫電纜的缺點是:破壞性報警、報警溫度固定、故障信號不全,系統安裝及維護工作不夠方便,設備易損壞;模擬式線型感溫電纜只能以某一局部線段作為報警單位,因此它無法精確定位出是某一點產生的報警信號。
熱敏電阻式測溫。利用熱敏電阻可以測出電纜溫度值,但都是模擬量輸出,需要進行信號的放大和A/D轉換才能被接收,每個熱敏電阻都需要獨立的接線,布線復雜且熱敏電阻易損壞、維護量大,傳感器不具備自檢功能,需要經常校驗。
紅外傳感式測溫。紅外傳感是利用一切溫度高于絕對零度的物體都在不停地向周圍空間發出紅外輻射能量,物體的紅外輻射能量的大小及其按波長的分布與它的表面溫度有著十分密切的關系。因此,通過對物體自身輻射的紅外能量的測量,便能準確地測定它的表面溫度。紅外傳感是非接觸測量,因而具有很好的安全性,其缺點是在測溫時受物體發射率、環境和氣霧的影響較大,抗干擾能力差。
熱電偶式測溫。熱電偶傳輸信號需用專用補償線,且傳輸距離不宜太長,不適應電纜頭分布面很廣的實際情況;熱敏電阻通常為鉑電阻,一般需采用三線式傳輸,平衡電橋式輸出,傳輸距離也不宜太長,且抗干擾的能力較差。
集成電路式測溫。集成電路型的測溫元件有多種類型,其中電流輸出型的元件有很大的內阻,適合于遠距離傳輸,通常體積較小,可用防腐防潮抗高溫的導熱硅膠密封在被測量點處,外接線由兩條線引出來傳輸數據,但在被測點處受電磁影響較大。
光纖分布式溫度監測。光纖分布式測溫系統是較為先進的一種系統。通過光纖中傳輸的激光脈沖產生后向喇曼散射溫度效應來完成對溫度的測量。最新的光纖分布式溫度監測系統能夠允許光纖回路長度達到12 km,測量精度達到±1°C。采用光纖分布式溫度監測系統的好處是可以對電纜沿線上的熱點位置進行高精度定位,能夠顯示并記錄下溫度變化曲線軌跡,能顯示出線路上熱點的位置。這種系統在安裝時就要求能夠確定熱點的位置,但依賴預先制造的監控設備和光/熱數據處理,這不但增加了額外的設備投資,新增加的設備也要面臨維修維護的問題。
