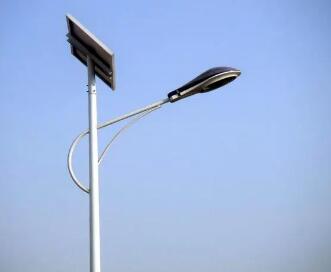

太陽能電池組件一般選用單晶硅或者多晶硅太陽能電池組件；LED燈頭一般選用大功率LED光源；控制器一般放置在燈桿內,具有光控、時控制、過充過放保護及反接保護,更高級的控制器更具備四季調整亮燈時間功能、半功率功能、智能充放電功能等；蓄電池一般放置于地下或者會有專門的蓄電池保溫箱,可采用閥控式鉛酸蓄電池、膠體蓄電池、鐵鋁蓄電池或者鋰電池等。太陽能燈具全自動工作,不需要挖溝布線,但燈桿需要裝置在預埋件（混凝土底座）上。

LED光源

1、發光效率高,耗電量小,使用壽命長,工作溫度低。

2、安全可靠性強。

3、反應速度快,單元體積小,綠色環保。

4、同亮度下,耗電是白熾燈的十分之一,熒光燈的三分之一,而壽命卻是白熾燈的50倍,熒光燈的20倍,是繼白熾燈、熒光燈、氣體放電燈之后的第四代照明產品。

5、單顆大功率LED的問世,是LED應用領域跨至高效率照明光源為市場照明的好產品,將是人類繼愛迪生發明白熾燈后最偉大的發明之一。

電池組件支架

1、傾角設計

為了讓太陽能電池組件在一年四季中接收到的太陽輻射,是選擇最佳傾角。

關于太陽能電池組件最佳傾角問題的探討,在一些學術刊物上出現得不少。本次路燈使用地區為河南信陽地區,選定太陽能電池組件支架傾角為35°。

2、抗風設計

在太陽能路燈系統中,結構上一個需要非常重視的問題就是抗風設計。抗風設計主要分為兩大塊,一為電池組件支架的抗風設計,二為燈桿的抗風設計。下面按以上兩塊分別做分析。

⑴太陽能電池組件支架的抗風設計

依據電池組件廠家的技術參數資料,太陽能電池組件可以承受的迎風壓強為2700Pa。若抗風系數選定為27m/s（相當于十級臺風）,根據非粘性流體力學,電池組件承受的風壓只有365Pa。所以,組件本身是完全可以承受27m/s的風速而不至于損壞的。所以,設計中關鍵要考慮的是電池組件支架與燈桿的連接。

在本套路燈系統的設計中電池組件支架與燈桿的連接設計使用螺栓桿固定連接。

⑵路燈燈桿的抗風設計

路燈的參數如下：

電池板傾角A = 35° 燈桿高度 = 5m

設計選取燈桿底部焊縫寬度δ = 4mm 燈桿底部外徑 = 168mm

焊縫所在面即燈桿破壞面。燈桿破壞面抵抗矩W 的計算點P到燈桿受到的電池板作用荷載F作用線的距離為

PQ = [5000+（168+6）/tan16°]× Sin16° = 1545mm=1.545m。所以,風荷載在燈桿破壞面上的作用矩M = F×1.545。

根據27m/s的設計最大允許風速,2×30W的雙燈頭太陽能路燈電池板的基本荷載為730N。考慮1.3的安全系數,F = 1.3×730 = 949N。

所以,M = F×1.545 = 949×1.545 = 1466N.m。

根據數學推導,圓環形破壞面的抵抗矩W = π×（3r2δ+3rδ2+δ3）。

上式中,r是圓環內徑,δ是圓環寬度。

破壞面抵抗矩W = π×（3r2δ+3rδ2+δ3）

=π×（3×842×4+3×84×42+43）= 88768mm3

=88.768×10－6 m3

風荷載在破壞面上作用矩引起的應力 = M/W

= 1466/（88.768×10－6） =16.5×106pa =16.5 Mpa<<215Mpa

其中,215 Mpa是Q235鋼的抗彎強度。

所以,設計選取的焊縫寬度滿足要求,只要焊接質量能保證,燈桿的抗風是沒有問題的。

控制器

太陽能充放電控制器的主要作用是保護蓄電池。基本功能必須具備過充保護、過放保護、光控、時控、防反接、充電涓流保護、欠壓保護、防水保護等。蓄電池防過充、過放保護電壓一般參數如表

1、器件選用

在選用器件上,目前有采用單片機的,也有采用比較器的,方案較多,各有特點和優點,是根據客戶群的需求特點選定相應的方案。

2、表面處理

該系列產品采用靜電涂裝新技術,以FP專業建材涂料為主,可以滿足客戶對產品表面色彩及環境協調一致的要求,同時產品自潔性高、抗蝕性強,耐老化,適用于任何氣候環境。加工工藝設計為熱浸鋅的基礎上涂裝,使產品性能大大提高,達到了最嚴格的AAMA2605.2005的要求,其它指標均已達到或超過GB的相關要求。

3、充電涓流保護

易佳太陽能電池板對蓄電池充電時,蓄電池在達到峰值電壓后,如果繼續高壓充電容易造成蓄電池的失水或失控；如果停止充電時,蓄電池又無法飽和。此款控制器在充到峰值電壓后立即降壓1V,然后進入涓流充電狀態,保證了蓄電池可以穩定于飽滿狀態,同時又避免了失水或失控,類似于對蓄電池進行循環充,不僅高效的保護了蓄電池,還提升了蓄電池的充電次數,使用壽命更長。

太陽能電池組件：晶體硅15-80WP（按負載配置）

系統工作電壓：直流12V—24V

控制器：太陽能燈具專用控制器,光控+時控,智能控制（天黑燈自開,天亮燈自熄滅）

儲能電池：全封閉免維護鉛酸蓄電池12V20Ah—100Ah（根據負載配置）

光源類型：節能高功率集成LED,稀土高效節能燈（可按客戶要求配置）

防護等級：IP65

使用溫度：-30度至70度,抗風力≥150Km/h

照明時間：4～14小時（可根據需要調節）

燈桿高度：2米～4米（可以按客戶要求制作）

陰雨天連續工作,可以保證一年四季的陰雨天都亮燈,（區域/季節不同有差異）（可按客戶要求制作）

本產品無需鋪設地下線纜,無需支付照明電費,太陽能庭院燈所采用的關鍵部件太陽能電池板、太陽能直流路燈智能控制器、免維護蓄電池、照明燈具均經過國家發改委/GEF/世界銀行光伏產品認證。主要適用于城市道路、小區廣場、工業園區、旅游景區、公園綠化帶等場所的亮化照明。

我們所生產的所有產品都按照標準嚴格執行材料檢驗、制程巡查、成品出貨檢驗,以確保客戶獲得滿意的產品,公司建有一套完善的售前,售中,售后服務體系,處處為您的利益著想,真正實現一對一服務。

省去市電路燈施工中有復雜的作業程序。首先要輔設電纜,挖溝布管、管內穿線、回填等大量土建施工,消耗大量人力、物力、財力。最后還要進行調試,一旦出現問題,就造成很大消耗。

市電路燈電費高昂,線路復雜,需長期不間斷的對線路進行檢修。特別電壓不穩的情況下,鈉燈易壞是不可避免的,而隨著年限的延長,線路老化、維修費用更是年年遞增。

市電路燈安全隱患大,人們的生活環境在不斷變化的情況下,道路改造、景觀工程的施工,供電不正常,水煤氣管道的交叉施工等多方面帶來諸多隱患。

太陽能供電系統中,蓄電池的性能好壞直接影響系統的綜合成本及運行好壞和使用壽命,本方案中選用該公司與中國科學院金屬研究所聯合研制的最新成果儲能型膠體蓄電池, 與普通的鉛酸電池相比,它在設計上和制造工藝上有以下突出特點：

使用壽命超長,正常情況下使用壽命為五到十年。

采用適合的正負極合金配方及活性物質配比,使電池更加適合儲能電池循環充、放電的使用特點。

膠體電解液的設計,有效的抑制活性物質的脫銹和極板的硫酸鹽化現象,從而延緩了電池在使用過程中的性能衰降。大大改善了電池的深充放循環壽命。

選用笫四代照明產品LED光源。

環保：無污染、無噪音、無輻射。

安全：絕無觸電、火災等意外事故。

方便：安裝簡潔,不需要架線或“開膛破肚”挖地施工、也沒有停電限電顧慮。

壽命長：產品科技含量高,控制系統、配件均是國際品牌、智能化設計,質量可靠。

品位高：科技產品、綠色能源,使用單位重視科技、綠色形象提高、檔次提升。

投資少：一次性投資與交流電等價(交流電投資從變電、進電、控制箱、電纜、工程等合計),一次投資,長期受用。
