砂輪修整器包含有:萬能砂輪修整器、透視砂輪修整器、萬能透視砂輪修整器、角度砂輪修整器、常規砂輪修整器等。

萬能砂輪修整器特征:

萬能砂輪修整器適合裝配于平面磨床及工具磨床,滑動底座設計,配合回旋座及上滑座,可修整任何直線角度及圓弧組成的各種截形砂輪。

萬能修整砂輪計算公式:

歸零:H=L=零R

修整凸圓弧:H=L+R

修整凹圓弧H=L-R

H-兩準梢外母線間的距離

R-所需修整圓弧之半徑

L-金剛刀刀尖至基準板的距離

萬能砂輪修整器詳細參數:

中心高:±165mm

轉盤刻度讀數精度:5'

砂輪修整最大直徑:φ200mm

洗石筆擺動范圍:±14mm

絲桿最大推進量:25mm

推進絲桿手柄刻度:0.01mm

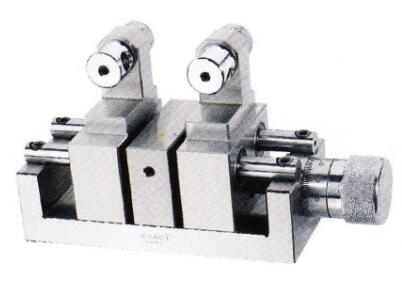

厚度砂輪修整器特征:

修整工作時砂輪兩邊同時進行修整(單邊切入深度為0.005mm),適用于深槽磨削時的砂輪成型修整。

厚度砂輪修整器詳細參數:

砂輪最大寬度:40mm

最小修整寬度:0.2mm

最大修整深度:55mm

刻度:0.01/個刻度,1mm/把手每轉一次

金剛鉆:φ8,φ10,φ12(沒有附件)

材料:馬氏體不銹鋼SUS440

淬火硬度:HRC62°

總體重量:4.8KG

透視砂輪修整器特征:

透視砂輪修整器適合于平面磨床、萬能工具磨床。透視砂輪修整器用于修整各種角度、凸R、凹R,并可以通過透視鏡觀察鉆石筆尖修整砂輪表面時候的接觸情況,使修整砂輪可以達到非常高的精密度,可以精確的修整細小的圓弧和角度。

透視砂輪修整器詳細參數:

回旋中心高度:65mm

凸R修整范圍:0-12mm

凹R修整范圍:0-25.4mm

滑板修整行程:22.5mm

修整角度:95°-0°-95°

角度砂輪修整器特征:

角度砂輪修整器適用于平面磨床、工具磨床等。角度砂輪修整器用于修整各種角度。

角度砂輪修整器詳細參數:

角度砂輪修整器最大修整行程:36mm

角度修整范圍:0°-60°

滾柱中心距:50mm±0.002

金剛鉆:φ10(沒有附件)

材料:馬氏體不銹鋼SUS440

淬火硬度:HRC52°-55°

整體重量:1.7KG
