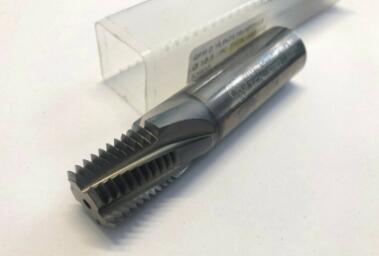

英文:THREAD MILLING

定義:通過三軸聯動加工中心實現銑削螺紋的刀具使用條件:

1、三軸聯動(或以上)加工中心

2、加工不超過3倍刀具刃徑的螺紋長度

螺紋銑削是在三軸聯動的機床(加工中心)完成的。在X、Y軸走G03/G02一圈時,Z軸同步移動一個螺距P的量。

優點

成本更低,雖然單支螺紋銑刀貴過絲攻,但是算到單個螺紋孔的成本比絲攻。

精度更高,螺紋銑刀以刀補實現精度,客戶隨意選擇自己需要的螺紋精度。

光潔度好,螺紋銑刀銑出來的牙比絲攻漂亮。

壽命長,螺紋銑刀的壽命是絲攻的十多倍甚至數十倍,減少換刀和調機的時間。

不怕折斷,絲攻折斷后可能會造成工件的報廢,螺紋銑刀即使人為折斷也容易取出,工件不會報廢。

螺紋銑刀的加工效率遠高于絲攻。

盲孔螺紋銑刀可以銑到底部,絲攻不可以。

針對部分材料,螺紋銑刀可以鉆孔.銑牙.倒角一次成型,絲攻不可以。

一把螺紋銑刀可加工不同旋向的內外螺紋,絲攻不行。

相同螺距不同尺寸的螺紋孔,絲攻需要更換幾支,螺紋銑刀可以通用。

檢測螺紋孔第一次不過時,螺紋銑刀可以通過刀補修正,絲攻則不行,工件只有報廢。

在加工較大螺紋孔時,絲攻效率低下,螺紋銑刀可瞬時實現。

螺紋銑刀切削為粉末狀短屑,無纏刀可能,絲攻加工為螺旋狀鐵屑,容易纏刀。

螺紋銑刀非全齒接觸切削,機床負載和切削力都比絲攻小。

裝夾簡單,絲攻需要柔性攻絲刀柄,螺紋銑刀可用ER.HSK.液壓.熱漲等刀柄。

一把可舍式螺紋銑刀桿可更換公制.美制.英制等刀片,經濟型好。

加工高硬度螺紋時,絲攻磨損嚴重,甚至無法加工,螺紋銑刀可輕松實現。

適用于鋼、鑄鐵和有色金屬材料的中小直徑螺紋銑削,切削平穩,耐用度高。加工不同的材料用不同涂層的螺紋刀。

可換刀片式

由銑刀桿及刀片組成,其特點是刀片易于制造,價格較低,有的螺紋刀片可雙面切削,但抗沖擊性能較整體螺紋銑刀稍差。因此,該刀具常推薦用于加工鋁合金材料。

焊接式

用于加工深孔或者特別工件,把螺紋銑刀刀頭焊于另一工具之上的DIY式螺紋銑刀。該刀強度、撓性差,其安全系數視工件材料與螺紋銑刀制作者技術。

2、非旋轉類或非對稱型零件 因零件形狀不對稱,用螺紋車削的方法首先遇到的困難是裝夾,加工的精度也能保證。

3、大型鏜孔直徑和斷續切削。
