2、相同系列的拖鏈的內高、外高、節距相同,拖鏈內寬、彎曲半徑R可有不同的選擇。

3、單元鏈節由左右鏈板和上下蓋板組成,拖鏈每節都能打開,裝拆方便,不必穿線,打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

4、另可提供分隔片,將鏈內空間按需要分隔開。

可分為:鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、不銹鋼拖鏈、尼龍拖鏈等。

形式

可分為:橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、S型拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等。

按使用環境的條件要求:需防油、防水、防垃圾污染、耐酸堿、耐高溫、耐摩擦、需要加長、需要承重、無噪音、將線纜隱蔽等。

裝配形式

橋式拖鏈、全封閉式拖鏈、半封閉式拖鏈。

抗耐性:耐油、耐鹽,并有一定的耐酸、耐堿能力。

運行速度和加速度(具體速度、加速度視運行情況而定)。

運行壽命長。

塑料拖鏈可分為重型、輕型。

2、拖鏈每節都能打開,便于安裝和維修。運動時噪音低、耐磨、可高速運動。

3、拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

內寬:選擇較粗的一些電纜,油管,氣管,水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間。

彎曲半徑:選擇內置電纜,油管,氣管,水管等中最大的彎曲半徑作為參考值,并留有10%以上的空間。

放置

應該留有15%的剩余空間,讓內置電纜,油管等可以自由活動,在半徑方向上對拖鏈不產生拉力。

直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。

在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜,氣管,油管等較多的時候建議使用分隔片。

附表

鋼制型號參項TL65TL95TL125TL180節距 t6595125180彎曲半徑 R75/90/125/145/185115/145/200/250/300200/350/470/500/575/700/750250/300/350/450/490/600/650拖鏈最小寬度 Bmix70120120200拖鏈最大寬度 Bmax350450550650拖鏈長度 L按用戶需要自定支撐板最大孔徑D1305075110矩形孔 Dmax264672-

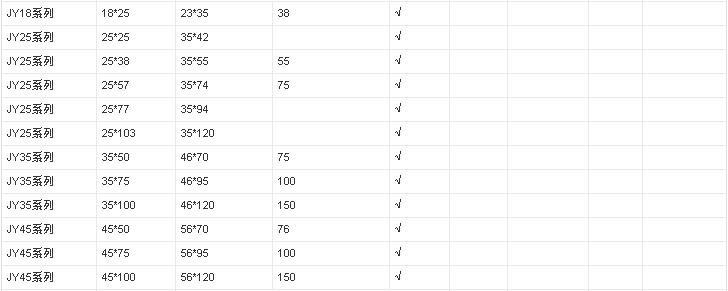

工程塑料拖鏈型號參數:DEP020/025/030/035/040//45/050/055/065/080及內高(mm)20、25、30、35、40、45、50、55、65、80寬度從25、38、50、55、60、65、78、103、100、125、110、130、150、175、200、250、300、350彎曲更是豐富45/55/75/100/125/150/200/250/300/350/400/450/500/650/800詳細如下圖:

以上25 35 45 55 65 80 均可做S型精晶拖鏈

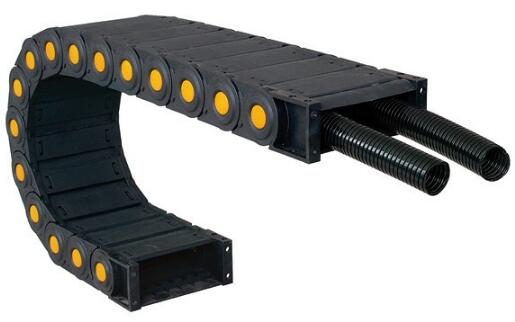

高速靜音尼龍拖鏈

雙排多排尼龍拖鏈
內高35系列 45系列 60系列 80系列 均有 非標
