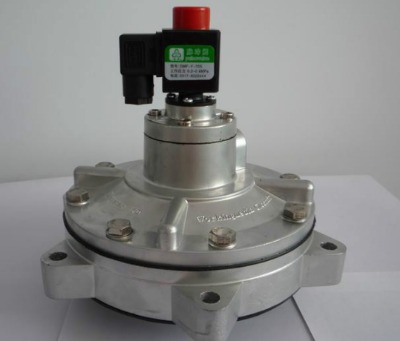

脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移,閥后氣室放氣孔打開,后氣室迅速失壓,膜片組件后移,壓縮空氣通過閥輸出口噴吹,電磁脈沖閥處于"開啟"狀態。脈沖噴吹控制儀電信號消失,電磁脈沖閥銜鐵復位,后氣室放氣孔關閉,后氣室壓力升高使膜片組件緊貼閥的輸出口,電磁脈沖閥又處于"關閉"狀態。

2、在產品標稱氣源壓力狀態下,電磁閥的工作電壓為額定電壓的85%時,電磁脈沖閥的開啟響應時間應小于0.03s。

3、工作氣源壓力為0.1MPa時,即可使脈沖閥關閉。

4、產品應能承受0.8MPa的氣源壓力。

5、在規定的環境條件下,電磁線圈對外殼的絕緣電阻應大于1MΩ。

6、在室溫為5℃~35℃,相對濕度不超過85%的條件下,電磁線圈對外殼能承受50Hz、250V的電壓,歷時1min無擊穿現象。

7、電磁脈沖閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。

8、在正常使用條件下,膜片累計使用壽命應大于80萬次。

9、閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。

2、關閉氣壓試驗:在電磁脈沖閥的進氣口接入氣源壓力為0.1MPa的潔凈空氣,輸入關閉閥門的電信號,檢查電磁脈沖閥是否可靠關閉。

3、耐壓性能試驗:在電磁脈沖閥的進氣口接入氣源壓力為0.8MPa的潔凈空氣、持續60min,檢查電磁脈沖閥上各密封部位的滲漏氣情況。

4、絕緣電阻試驗:

①用500V、量程范圍為0MΩ~500MΩ,精度為1級的兆歐表,在規定的環境條件下,測量電磁線圈對外殼的絕緣電阻。

②將閥置于調溫調濕箱內,把溫度設定在35度,相對濕度為85%的條件下,在電磁線圈與閥體間施加50Hz、250V的正弦交流電壓,歷時1min,檢查是否有擊穿現象。

5、抗振動試驗 將閥固定在振動試驗工作臺上,承受振動頻率為20Hz、 全幅值為2mm、歷時30min的振動后,檢查閥各部分的緊固件是否有松動現象,工作是否正常。

6、膜片使用壽命試驗 在電磁脈沖閥的進氣口接入標稱壓力的潔凈空氣,在電磁閥上輸入寬度為0.1s、間隔為3s的標稱電壓值,并記錄閥連續或累計工作次數。

2、每季度對出廠的產品隨機抽樣15%(不少于10只),按技術要求的5、8條款的規定檢驗。

a、首批生產的產品;
b、生產工藝和使用材料發生變化;
c、成批生產的閥應每三年進行一次;
d、國家質量監督結構提出型式檢驗的要求。
