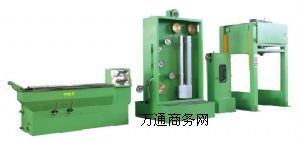

中拉連續退火機機械構成性能分析第一部分：一、主機部分： 　　1、機體結構： 　　1-1、材質：q235 　　1-2、結構：機體由鋼板焊接而成型，經退火處理，清除內應力再經精密銑床加工 　　2、入線部分： 　　2-1、入線位置：于機體左側機板上，設入線6孔。 　　2-2、入線孔位置：外側裝設集水槽。 　　2-3、入線孔裝置：氧化鋁磁眼。 3、軸心： 　　3-1、材質：45#鋼 3-2、精度：軸心經調hrc25-27，確保清除內應力，提高工件的剛性，配合處經研磨確保同心度與真圓度平衡。 4、傳動部分：全機傳動均以平皮帶傳動。 5、伸線輪： 　　5-1、采用噴陶瓷伸線輪，11層4只，最終伸線輪單層1只。 5-2、伸線輪之裝卸采用錐型緊迫固定，可配合眼模位置調整固定，裝卸簡易，不至于傷害軸心之精度密度。 6、眼模座： 　　6-1、第一只眼模為獨立式。 　　6-2、第二至第二十三只眼模為銑鐵鑄造，機體小，增加引取作業之空間。 　　6-3、眼模座可依伸線輪位置位移調整。 7、伸線潤滑系統： 　　7-1、伸線輪及伸線眼模之潤滑，在上方裝置活動式水管接頭，不影響穿線作業。 　　7-2、第一與第二十四只眼模，獨立配管潤滑。 8、卷取軸尺寸：外徑max 300mm。 外徑 筒徑 外寬 內寬 孔徑 300 215 290 270 127 或配合客戶尺寸（容量加大，費用另計） 9、卷取速度控制： 　　9-1、擺臂式緩沖檢出，自動修正卷取。 　　9-2、自動修正控制，可依出線之線徑調整張力。 10、排線控制： 　　10-1、110w皮帶式同步馬達排線，排線穩定，反應速度快。 　　10-2、線性軸承為滑軌，高鋼性低磨損。 11、卷取軸上下之裝置： 　　11-1、單軸頂心螺帽方式固定線軸，于卷取軸下方設有上下軸臺車及斜坡板，供上下線軸。 　　11-2、全密閉式安全罩，設有透明壓克力窗，以觀察卷取及排線狀況。 　　11-3、附開口扳手55#一支，供上下軸裝置用。 12、安全罩： 　　12-1、傳動區安全罩透氣孔網狀。 　　12-2、伸線區安全罩sus304（不銹鋼板）。 　　12-3、卷取區安全罩密閉式附三處檢視窗口。 13、動力： 　　13-1、主馬力： 11kw ac 馬達加變頻器控制。 　　13-2、卷取馬達： 3.7kw ac 馬達加變頻器控制。 14、斷線控制方式：緩沖擺臂極限位置進接開關檢出方式。 15、制動控制：10kg-m電磁剎車。
