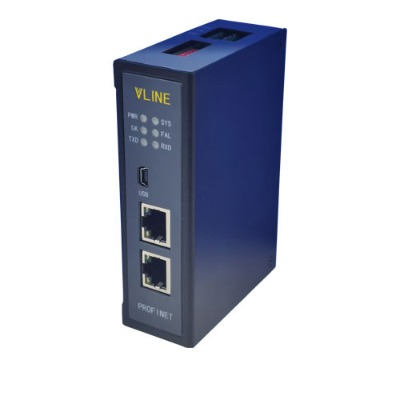

北京穩聯技術modbus轉profinet網關基本說明：

穩聯技術wl-abc3010實現modbus轉profinet功能,將modbus接口設備接入profinet網絡,可連接多個具rs232/rs485接口的設備到profinet網絡。典型的串行應用：將變頻器,傳感器,執行器,人機界面,條碼掃描器,rfid讀取器,和工業稱重設備等接入到profinet網絡。

北京穩聯技術modbus轉profinet網關產品亮點：

1、配置簡單方便,用戶不需要了解profinet

io和modbus技術細節,不需要任何編程操作就可以對網關進行配置；

2、數據的吞吐量更大,1440字節輸入數據+1440字節輸出數據；

3、3通道獨立隔離rs485接口,3路rs485接口完全隔離,可設置成不同參數（波特率,奇偶校驗）,滿足設備的多種連接；

4、雙路profinet接口,具有交換機功能,現場連接更加方便直接。

5、調試方便：提供調試配置軟件,支持雙向數據監視、支持命令狀態監視等；

北京穩聯技術modbus轉profinet網關產品簡介：

該產品訂貨號：wl-abc3010,該modbus轉profinet網關是串口轉profinet網關的一種,具備大數據量通訊能力,1440字節輸入數據+1440字節輸出數據。網關在profinet一側是profinet io 從站,在串口一側物理接口有rs-485或-232兩種,支持modbus/rtu主站或從站協議。該modbus轉profinet網關modbus一側做主站時可用于一對多集成modbus rtu設備,形成modbus子網并連接到profinet,實現profinet控制器監控modbus設備的技術要求。網關modbus一側做從站時可用于將其他modbus主站（如plc/dcs）以及它的從站數據傳輸到profinet控制器。該modbus轉profinet網關技術原理為存儲器共享型,不需要主站plc/dcs的編程,只需在配置軟件中對網關進行簡單配置,即可實現modbus轉profinet網關的通訊功能。

北京穩聯技術modbus轉profinet網關modbus接口技術指標：

1、3通道全隔離modbus接口,支持modbus/rtu協議,支持01h、02h、03h、04h、05h、06h、0fh、10h功能碼；

2、波特率：300、600、1200、2400、4800、9600、19.2k、38.4k、57.6k、115.2k可選；校驗位(8位無校驗1停止位、8位偶校驗1停止位、8位奇校驗1停止

位、8位無校驗2停止位)可選。三通道modbus可設置為不同參數。

3、網橋控制字可靈活控制modbus報文發送：周期發送（發送間隔、等待間隔可選）、事件觸發發送。可嚴格控制modbus寫（05h、0fh、10h）命令發送,可選：寫命令使能/禁止、數據變化發使能/禁止等功能；

4、網關狀態字可反映網關modbus通信狀態和串口的通信狀態；

5、輸入/輸出數據量：input

bytes + output bytes ≤1440 bytes；max input bytes  ≤1440bytes；max output

bytes ≤2880bytes。

北京穩聯技術modbus轉profinet網關profinet接口技術指標：

1、2路rj45以太網接口,支持100base-tx,全雙工通信,mdi/mdix自偵測；

2、集成以太網交換機,方便將profinet設備組成菊花鏈；

3、符合profinet的c類標準,支持profinet2.3版本；

4、所以slot/subslot的輸入輸出數據總和不超過2880字節；

5、集成gsml文件。

北京穩聯技術modbus轉profinet網關通用技術指標：

1、電源電壓：dc24v（±5％）

2、外形尺寸：（寬）40mm（高）110mm（厚）75mm

3、安 裝方式：35mm導軌

4、防護等級：ip20

5、工作溫度：-20℃~+55℃,工作相對濕度： 95％（無結露）

6、運輸溫度：-30℃~+70℃
