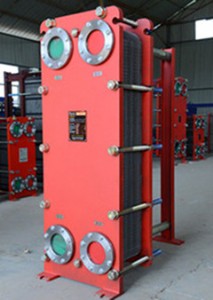

廠家直供發電機轉子與定子水冷卻專用板式換熱器!

發電機轉子與定子水是將發電機轉子和定子線圈能量損耗轉變的熱量帶出.是轉子和定子線圈溫度維持在允許的溫度下.保證正常運行.

發電機轉子和定子冷卻水系統--
1.轉子水冷系統
從轉子線圈流出的熱水回到3m3的轉子水箱.轉子水箱底部有二根管子分別接到二臺轉子冷卻水泵入口.正常運行一臺.經轉子冷卻水泵升壓后的熱水.送到熱交換器進行冷卻(三臺熱交換器兩臺運行).冷卻后的冷卻水最后送到轉子線圈. 轉子水箱有一補充水接口.來自化容系統的除鹽  水可手動維持水箱水位.如轉子冷卻水不合格.可以對轉子水箱進行沖.排水.直至水質合格. 轉子冷卻水溫度可用手動調節流經熱交換器的海水流量來進行控制.

2.定子水冷系統 從定子線圈和定子壓圈流出的熱水回到5m3的定子水箱.此水箱充有0.01-0.03mpa的氮氣.用于隔離冷卻水和氧氣相接觸.減少對銅的腐蝕.定子水箱底部有兩根管子分別與二臺定子冷卻水泵相連.從水箱出來的水經一臺定子冷卻水泵升壓后.流經三臺定子熱交換器中任二臺的殼側.經海水冷卻后的除鹽  水送至定子線圈和定子壓圈. 從定子冷卻水出口引出一路2-5％流量的冷卻水.經離子交換器處理后回到定子水箱.離子交換器根據水質間斷運行. 定子熱交換器除鹽  水側出口設有一只三通氣動閥.用來控制流經熱交換器的流量.并實現定子冷卻水溫度控制.此閥是自動的. 轉子和定子冷卻水溫度一般控制在30-40℃.正常運行時.轉子冷卻水流量為35t/h.定子線圈冷卻水流量為46t/h.定子壓圈冷卻水流量為10×2t/h.定子和轉子冷卻水的入口壓力不大于0.4mpa
