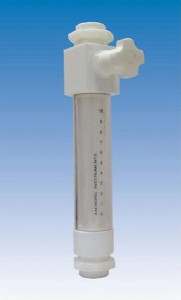

1、概述：

 f系列流量整體全部由ptfe、pfa、pctfe制成，非常適用于高純度和腐蝕性氣體的應用。可安  裝標準閥監測和控制流量，或者無需安  裝閥單獨監測流量。

 流量計由分光計泄漏檢測單獨測試并出具泄漏檢測證書，氦氣標定下泄漏率優于1*10-7sccs.

2、操作原理：

 流體從流量計底部的開口處流入，經管體從上部流出。上端的壓力使浮子上升，流量產生于浮子與流量管的內壁的間隙。由于流量測量管是錐形的，當浮子上升表示流量面積增大。

 根據動態平衡原理，浮子自身的重力與浮力是平衡的。浮子在流量管中的每個垂直位置都對應相應的流量。

 通過流量管中浮子位置的相應刻度，可以得到流量讀數。

3、設計特性：

 接液部件由化學惰性材質制作成

 保護罩可拆卸

 獨立泄漏檢測

4、技術參數：

 刻度：0-10標注

 精確度：±5％滿量程

 最高溫度：250℉（121℃）

 最大壓力：100psig（6.7bars）

 泄漏率：獨立泄漏檢測，并出具泄漏檢測證書，氦氣標定下泄漏率優于1*10-7sccs.

 材質：

 管道保護罩：聚碳酸  脂

 流量管：ptfe  pfa

 浮子：ptfe

 接液部件：ptfe終端接頭，pctfe導桿
