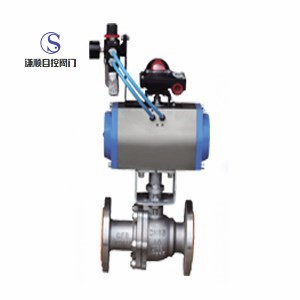

q641f氣動鑄鋼浮動軟密封球閥詳細資料

  氣動鑄鋼浮動軟密封球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。

1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

3，閥座密封性能好，采用聚四氟乙烯、ppl等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

q641f氣動鑄鋼浮動軟密封球閥簡介：

     q641f氣動鑄鋼浮動軟密封球閥是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

q641f氣動鑄鋼浮動軟密封球閥性能參數:

 公稱通徑dn(mm)

 dn15～dn400

 公稱壓力

 1.6、4.0、6.4mpa、ansi150、300(lb)、jis10、20k

 適用介質

 水、石油、硝酸  類、醋酸  類、粘性流體、漿料、強氧化性介質等

 介質溫度

 -40～ 180℃       -40～

 350℃

 泄漏量

 0 符合ansib16.104 5級標準

 球體轉角

 90°

 閥體材制質

 a105、f304、f316、wcb、fzg1cr18ni9ti、zg1cr18ni12mo2ti、cf8、cf8m、cf3m

 閥座材料

 聚四氟乙烯(常溫)、特制ppl(高溫)

 防爆級組

 dⅱbt4(d2c4)(可供普通型、防爆型二種規格)

 電磁閥電源

 220vac、24vdc

 氣源壓力 mpa

 0.4～0.7mpa

 固有可調比 r

 100:1

 可選 附件

 電磁閥、回訊器、空氣過濾減壓閥、定位器、手動機構

q641f氣動鑄鋼浮動軟密封球閥流量特性kv值:

 公稱通徑

 (dn)

 不同開度角下的kv值

 10°

 20°

 30°

 40°

 50°

 60°

 70°

 80°

 90°

 50

 2

 4

 9

 17

 32

 60

 97

 151

 215

 80

 6

 11

 22

 44

 83

 155

 250

 389

 550

 100

 9

 18

 34

 71

 133

 248

 398

 620

 890

 150

 20

 40

 80

 160

 300

 560

 900

 1400

 2000

 200

 36

 72

 143

 286

 737

 1002

 1611

 2506

 3580

 250

 57

 113

 226

 453

 848

 1582

 2253

 3955

 5650

 300

 81

 163

 325

 651

 1220

 2278

 3661

 5695

 8100

 350

 110

 221

 443

 885

 1750

 3541

 5311

 7967

 10950

 400

 150

 303

 605

 1113

 2424

 4850

 7275

 10910

 1530

敬請來電咨詢！
