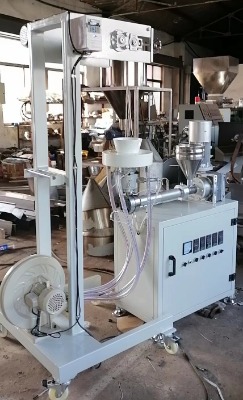

貴州實驗室熔融紡絲機：二、sj-25/28單螺桿混煉擠出機主機 (電控一體式).螺桿直徑25mm螺桿長徑比28：1  螺桿有效長度700mm主電機功率2.2kw 交流溫控范圍≤300℃ 溫控精度+2℃ 螺桿設計特點擠出機采用了經過特別設計的螺桿和機筒。螺桿設計沒有剪切段和混煉段,采用漸變的結構。  機筒設計特點機筒內孔經打磨拋光,精度高,物料流速均衡,縮短物料在機筒內的滯留以及顏色切換時間；塑化效果好,原材料適應性強.螺桿、機筒a級合金剛38crmoala,調質、氮化（滲氮研磨hv950）,氮化層深度0.5-0.8mm,表面粗糙度ra0.2,螺桿直線度:0.015mm, 具有耐磨損、耐腐蝕,使用壽命長等特點主機操作轉數0～60轉主電機調速變頻器  2.2kw 機筒加熱和冷卻鑄鋁加熱圈、不銹鋼加熱圈,加熱外殼選用不銹鋼安 全外罩.加熱功率機筒1kw×3區,機頭1kw× 2區   減速箱（低噪音）齒輪材料硬齒面合金鋼,高頻淬火,經磨齒機精磨耐磨；擠出料斗不銹鋼拋光主要電器單螺桿專用減速機,西門子貝德電機,高崎溫控表,西門子接觸器.噴絲板模具：

熔噴布噴絲板專用（成型樣品寬度15cm）

口模寬幅：150mm；噴絲孔0.2mm*150 （鏡面處理）

計量泵：（不含）

空氣壓縮機：（自備）

熱氣包：

加熱功率:3kw

溫度控制：匯邦溫控表

接觸器：西門子

收布機：

電機功率：0.75kw

寬度 ：300mm

網帶 ：鐵氟龍

牽引裝置：

橡膠輥： 直徑90mm*150mm

牽引功率：0.75kw

牽引調速：變頻調速

牽引速度：0.5～300米/分

上牽引架壓緊：手動

牽引力：200n

收卷：

橡膠輥：直徑90mm*150mm

牽引功率：0.75kw

牽引調速：采用羅賓康變頻器

氣漲軸： 1寸

機器體積：（長×寬×高）mm：3000x600x1600

機器重量：1t

本套試驗線是根據用戶要求定制的小型雙組份復合 fdy 拉伸紡絲試驗機。

用于滌綸、錦綸、丙綸或添加功能母粒等用于熔融復合紡絲,牽伸、卷繞等,成品絲制成圓柱形、筒子形的長絲。雙組份結構有中空結構、皮芯結構、菊瓣結構、并列結構、海島結構等組合。

本機同時使用于雙組份復合紡絲。

該實驗機組工藝原理：采用微型單螺桿混煉擠出機熔融、塑化擠出,兩種不同材料通過兩臺螺桿主

機擠出；共用同一模具熔腔流入噴絲板噴絲,此機組采用風冷輥繞牽引成型；二次預熱纏繞輥再次拉伸定型,收卷完成實驗取樣.

樣品：

1.適紡范圍：75～300d

2. 紡絲位數（位/線）：1 位

3. 紡絲頭數（頭/線）：1 頭

4. 卷繞頭數（絲餅/卷繞頭）：1 頭,

5. 卷繞速度：經過高倍拉伸后,卷繞速度上限 1000m/min,在 0-800m/min 范圍內速度可調

6. 螺桿直徑：￠20mm,2 臺

7.紡絲料量：單機每次投料最小量 100g以上；兩條螺桿最小量 200g以上,適合紡 300-1000g 的粒料。

三、機型：sj20/16 單螺桿擠出機

1. 螺桿直徑：20mm

2. 螺桿長徑比：16：1

3. 螺桿筒體：采用 38 crmoala,并調質及氮化處理（內表面滲氮研磨 hv720）,屏障形兩級混煉通用螺桿,氮化層深度 0.5-0.7mm,表面粗糙度 ra0.4,螺桿直線度:0.015mm,螺筒開槽,增強冷卻水套。

4. 主機功率：550w
