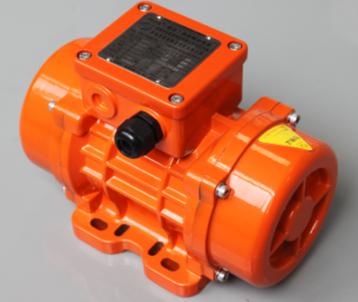

電機的產品型號由產品代號、規格代號、特殊環境代號以及補充代號等四個部分組成,并按以下順序排列:振動電機產品代號振動電機產品代號又由電機類型代號、電機特點代號、設計序號和勵磁方式代號等四個小節按順序組成。我國的振動電機類型代號采用漢語拼音來表示各種不同類型的電機,振動電機是各類振動機械的通用激振源,可廣泛應用于礦山、冶金、煤炭、電力、建筑材料、化工、鑄造、輕工食品、醫藥、糧食、水泥、港口、鐵路、除塵、涂裝、PCB電鍍等行業。為各類振動篩、振動給料機、振動光飾處理機、振實臺和料倉破拱、防閉塞裝置等振動機械作振動源。具有重量輕、體積小激振力調整方便,絕緣等級和防護等級高,多臺共用同步效果好等特點。致力于振動電機、力矩電機、調速電機等特種電機的研發和生產。特殊設計系列還能滿足防水、防腐蝕耐酸堿等要求。電機特點代號表示電機的性能、結構或用途等,采用漢語拼音字母標注。對于防爆電機,代表肪烴類型的字母A(增安型)、B(隔爆型)和ZY(正壓型)應標于電機的特點代號首位,即緊接在電機類型代號后面標注。設計序號是指電機產品設計的順序,用阿拉伯數字表示。對于第一次設計的產品不標注設計序號,派生系列設計序號按基本系列標注,專用系列按本身設計的順序標注。勵磁方式代號用漢語拼音字母標注,其中s表示三次諧波勵磁、J表示晶閘管勵磁、x表示相復勵勵磁,并應標注于設計序號之后。當不必標注設計序號時,則標于特點代號之后,并用短線分開。振動機械設備利用振動電機作為簡單可靠而有效的動力。振動電機在振動體上按照不同的安裝組合形式,可產生不同的振動軌跡,從而有效完成各種作業。振動電機主要有以下運行軌跡:

復合振動

振動體的振動是由兩組激振系統產生的,其振動形式稱為復合型振動。一般有雙頻復合型及雙幅復合型兩種形式。某些特殊性能的振動篩分設備,使用兩臺不同型號不同轉速的振動電機,分裝于篩分機械的進料端和出料端,使進料端呈現大振幅低頻率的振動,同時出料端呈現小振幅高頻率振動,篩分機械的中部重疊兩種振動,使篩分機械起到更有效的篩分作用。

旋振動

振動體的振動軌跡在水平面上的投影是一圓或橢圓者,其振動形式稱為旋振動。旋振動又可分為平旋型振動、渦旋型振動、復旋型振動三種形式。當振動體的振動軌跡在垂直面上的投影為一水平直線者,其振動形式稱為平旋型振動;當振動體的振動軌跡在垂直面上的投影為一斜直線者,其振動形式稱為渦旋型振動;當振動體的振動軌跡在垂直面上的投影為一圓或橢圓者,其振動形式稱為復旋型振動。通常由立式振動電機激振的振動機械產生旋振動,其振動形式則看立式振動電機兩端激振塊的夾角而定。也可將兩臺臥式振動電機安裝在振動設備兩側,使其轉軸呈一設定的角度,則振動機械也將產生旋振動。

產品分類:

1、YZU系列交流三相異步振動電機

2、YZUL系列立式交流三相異步振動電機

3、MVE系列交流單/三相振動電機

4、MVE系列微型交流單/三相振動電機

5、MVE系列直流振動電機

6、YLJ系列交流三相力矩電機

7、YCT系列電磁調速電機

圓或橢圓振動

振動體的振動軌跡在水平面上的投影是一條直線,而在垂直面上的投影為一圓或橢圓者,其振動形式稱為 圓或橢圓型振動。通常將一臺振動電機安裝在振動機械機體上,既可產生這種運動。圓形或橢圓形振動發生在與振動電機轉軸相垂直的平面上,其形式則看振動電機與整機重心的相對位置而定。

直線振動

振動體的振動軌跡在水平面及垂直面上的投影都是直線者,其振動形式稱為直線型振動。將兩臺相同型號的振動電機安裝在振動機械機體上,使兩個轉軸處于互相平行的位置,運行時電機轉向相反,則兩臺電機運轉必然同步,機體產生直線形振動。

按照使用場合,可分為普通振動電機和防爆振動電機(explosion proof vibration motor)。

按照安裝結構,可分為臥式振動電機和立式振動電機。

振動電機是動力源與振動源結合為一體的激振源,振動電機是在轉子軸兩端各安裝一組可調偏心塊,利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機的激振力利用率高、能耗小、噪音低、壽命長。振動電機的激振力可以無級調節,使用方便,XJD、JZO、YZU、VB,XVM,YZO、 YZS、YZD、TZD ,TZDC 等型號的振動電機為通用型振動電機。可以應用于一般振動機械,如:振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。廣泛的應用在水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。

1、YLJ、YLJO、YLJF、YLJD、YLJT、YLEJC、YLEJF系列三相異步力矩電機。

2、XJD、YZS、JZO、YZVP系列三相異步振動電機。

3、YEJ、YDEJ系列三相異步電磁制動電機。

4、YVP、YZPBF、YZPBEJ系列變頻調速電動機及起重冶金專用變頻調速電機。

5、YD、YDT、YZD、YZTD系列多速及塔吊專用電動機。

6、YZO、YZUL、WTZD、YZS、WVB系列振動電機

7、XC-L XC-B 系列振動電機

YZO系列振動電機的應用:

YZO系列振動電機廣泛應用于水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。振動電機除了可以應用與一般振動機械外,還可以組合多種振動形式。如:平旋型,渦旋型,搖動振動型,組合直線型,組合長橢圓型,復合雙頻型,復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。

YZO系列振動電機的特點:

1、維護保養簡便。

2、機體強度大,噪音低。

3、激振力與出力配合適當,激振力大。

4、可按照不同的用途選擇振動頻率和振幅。

5、規格齊全,能滿足各類振動機械的工作需要。

6、可根據振動電機的安裝方式改變激振力的方向。

7、只須調整偏心塊的夾角,就可無級調整激振力。

8、全封閉結構,可在任何無防爆要求的粉塵條件下工作。

YZO系列振動電機技術參數表:

YZU系列振動電機使用條件:

環境溫度:-20℃~+40℃

海 拔:<1000 m

電 壓:380 V

接 法:Y/△

絕緣等級:B級或F級

電源頻率:50 Hz

工作方式:連續

安裝方式:任意方向

振動加速度: 不超過20G(G為重力加速度);

環境溫度:-20℃——40℃(超過40℃應降低功率使用);

主機激振功率:不超過銘牌的規定,(否則應降低激振力使用);

地理位置:海拔不超過1000米,(如超過1000米,但不超過4000米時,每增加100米,額定溫度限值應降低0.5℃)。

額定溫升:65℃ 額定電壓:380V 額定頻率: 50HZ 絕緣等級:B

相 數:3 接法:Y/△ 工作方式:連續(S1) 安裝方式:任意方向 防護等級:IP55 具體資料

1、激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低。

2、因為振動電機是強阻型振動而不是共振,所以有穩定的振幅。

3、振動頻率范圍大。電磁式激振器的振動頻率是固定的,一般等于電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整,并且能按照不同的通途任意選擇振動頻率和振幅。

4、受電源波動的影響小,電磁式激振器會由于電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小。

5、多機組合,可實現自同步能完成不同工藝要求。

6、可根據振動電機的安裝方式改變激振力的方向。

7、只須調整偏心塊的夾角,就可無級調整激振力和振幅。

8、維護保養簡單,由于不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承。

9、規格齊全,能滿足各類振動機械的工作需要。

調整

振動電機每端出軸均有一個固定偏心塊和一個可調偏心塊,調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0度,這時的激振力為振動電機的額定激振力F,不同夾角時的激振力:

要特別注意,調整激振力時,要將振動電機兩端出軸上的可調偏心塊向同一個方向調整為相同的角度。

激振力的調整步驟

1、拆除防護罩。

2、旋松外側偏心塊加緊螺栓。

3、兩側偏心塊應同方向轉動,使軸上刻線對準偏心塊上激振力示值線至需要的激振力值處,并檢查兩端是否為相同的角度。

激振調節

振動電機出廠時激振力均調至80%,需海運時(出口)激振力調至0%。使用時按下列步驟進行調節:

臥式振動電機

1、放松防護罩緊固螺釘,拆下兩端防護罩;

2、激振力小于MV50-2;

3、激振力大于或等于MV50-2,MV50-4,MV50-6,MV30-8的振動電機(包含此四種規格),外偏心塊為固定塊,用鍵固定在轉軸上,不能轉動。內偏心塊為可調塊,外表面裝有標明最大激振力百分數的標尺,使用緊固螺栓壓緊在電機轉軸上。旋松兩側內偏心塊壓緊螺栓,兩側內偏心塊同向轉動,使內偏心塊上的激振力標尺刻線對準外偏心塊上的開縫,調至所需激振力,擰緊內偏心塊壓緊螺栓,裝上防護罩;

注意:除特殊應用情況外,振動電機轉軸兩端偏心塊的位置必須相對應,兩端偏心塊百分數的設定必須相等,否則振動電機會產生巨大的錯向激振力,損傷電機的振動機械。
立式振動電機

1、激振力的調節:卸下附加塊壓緊螺栓,通過增減附加塊的數量來調節激振力;

2、上、下偏心塊夾角的調節:上偏心塊為固定塊,下偏心塊為可調塊,均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線,下偏心塊外表面裝有標明旋轉角度的標尺,旋松下偏心塊壓緊螺栓,轉動下偏心塊,使下偏心塊上的角度標尺刻線對準轉軸基準刻線,調至所需角度,擰緊下偏心塊壓緊螺栓;如需調節上偏心塊角度,也可按相應方法調節。

振動電機的出電纜由于要承受振動,所以應選用重型四芯電纜,在靠近電纜出口處不允許突然彎曲,要有一個大于電纜外徑8-9倍的彎曲半徑,再將電纜固定到靜止不動的機器或框架上。其距離大約為0.6米到0.9米。在固定電纜的卡子處應墊有柔軟的絕緣材料,以免摩擦損傷電纜。四芯電纜的接地線,一端與接線盒內的接地螺釘相連接,另一端必須可靠接地。小型號振動電機,機殼上沒有接線盒,使用重型三芯電纜直接從電機內部接線。在電機的底腳附近裝有接地螺釘,使用時必須可靠接地。

注意事項

振動電機出線電纜為易損件,常因振動摩擦損傷,導致電機缺相運行,損壞電機。用戶應經常檢查電纜狀況,如有磨損應及時更換同型號電纜。

振動源三相異步電動機為各類振動機械通用激振源。如振動給料機,振動輸送機、振動烘干機、振動放礦機、振動落砂機、振動篩分機、料倉的振動防閉塞等。可廣泛應用于PCB電鍍設備,電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等待業,深受全國廣大用戶歡迎。

電機

漢語拼音:diànjī

英文:[electric machinery] 泛指能使機械能轉化為電能、電能轉化為機械能的一切機器。特指發電機、電能機、電動機。

電機及電機學概念(electric machine and electric machine theory concept)

電機

定義:是指依據電磁感應定律實現電能的轉換或傳遞的一種電磁裝置。

電動機也稱(俗稱馬達),在電路中用字母"M"(舊標準用"D")表示。它的主要作用是產生驅動轉矩,作為用電器或各種機械的動力源。

發電機在電路中用字母"G"表示。它的主要作用是利用機械能轉化為電能,最常用的是,利用熱能、水能等推動發電機轉子來發電,隨著風力發電技術的日趨成熟,風電也慢慢走進我們的生活。

變壓器,在有的書上稱之為靜止的電機。從電機的定義發現,這么說也有它的道理的。

1、開機后,電機不啟動,應檢查:

①電源是否缺相;

②電機是否斷相;

③防護罩是否損壞并磨擦偏心塊;

2、開機后,電機噪音大、發熱等,應檢查:

①振動機械與電機地腳接觸面的粗糙度是否符合安裝要求;

②地腳螺旋拴是否上緊;

③主機振動加速度是否符合使用要求;

3、調整偏心塊后,振幅變化異常,應檢查:轉軸兩端偏心塊是否對稱調節;

4、在兩臺振動電機同時工作的振動設備中,當其轉相不符合要求時,一定要單臺調其相序,不要調兩臺振動電機總電源的相序。

防爆振動電機的安裝、調整

防爆型振動電動機應牢固低安裝在振動機械上,不得松動。在第一次使用后,應對地腳螺栓重新加固。

防爆型振動電機用橡膠套軟電纜(橡套外徑15mm)與電源相接,接線步驟如下:

a、將接線盒外部擦干凈,剝掉電纜線部分的絕緣。

b、卸下出線壓蓋、電纜導套、密封圈、接線盒蓋。

c、將出線壓蓋,電纜導套,密封圈套上電纜,然后把電纜的電力芯線和接地芯線分別接到接線柱和接地螺釘上,并注意導線裸露部分不要露在弓型墊圈外。

d、裝好密封圈、電纜導套、出線壓板和接線盒蓋。

e、拆裝中應注意保護防爆面不要損傷,裝配時應涂204-1防銹油,裝好后防爆面須嚴密貼合。

電纜在接線盒與不振動的固定卡之間須有一個自然懸垂,即接線盒至不振動的固定卡之間的電纜長度應比其線距離長400-700mm。

工作電源分類

根據電動機工作電源的不同,可分為直流電動機和交流電動機。其中交流電動機還分為單相電動機和三相電動機。

結構及工作原理

根據電動機按結構及工作原理的不同,可分為直流電動機,異步電動機和同步電動機。

同步電動機還可分為永磁同步電動機、磁阻同步電動機和磁滯同步電動機。

異步電動機可分為感應電動機和交流換向器電動機。感應電動機又分為三相異步電動機、單相異步電動機和罩極異步電動機等。交流換向器電動機又分為單相串勵電動機、交直流兩用電動機和推斥電動機。

直流電動機按結構及工作原理可分為無刷直流電動機和有刷直流電動機。有刷直流電動機可分為永磁直流電動機和電磁直流電動機。電磁直流電動機又分為串勵直流電動機、并勵直流電動機、他勵直流電動機和復勵直流電動機。永磁直流電動機又分為稀土永磁直流電動機、鐵氧體永磁直流電動機和鋁鎳鈷永磁直流電動機。

起動與運行方式

根據電動機按起動與運行方式不同,可分為電容起動式單相異步電動機、電容運轉式單相異步電動機、電容起動運轉式單相異步電動機和分相式單相異步電動機。

按用途分類

可分為驅動用電動機和控制用電動機。

驅動用電動機又分為電動工具(包括鉆孔、拋光、磨光、開槽、切割、擴孔等工具)用電動機、家電(包括洗衣機、電風扇、電冰箱、空調器、錄音機、錄像機、影碟機、吸塵器、照相機、電吹風、電動剃須刀等)用電動機及其它通用小型機械設備(包括各種小型機床、小型機械、醫療器械、電子儀器等)用電動機。

控制用電動機又分為步進電動機和伺服電動機等。

轉子結構分類

根據電動機按轉子的結構不同,可分為籠型感應電動機(舊標準稱為鼠籠型異步電動機)和繞線轉子感應電動機(舊標準稱為繞線型異步電動機)。

按運轉速度分類

根據電動機按運轉速度不同,可分為高速電動機、低速電動機、恒速電動機、調速電動機。

低速電動機又分為齒輪減速電動機、電磁減速電動機、力矩電動機和爪極同步電動機等。

調速電動機除可分為有級恒速電動機、無級恒速電動機、有級變速電動機和無級變速電動機外,還可分為電磁調速電動機、直流調速電動機、PWM變頻調速電動機和開關磁阻調速電動機。

異步電動機的轉子轉速總是略低于旋轉磁場的同步轉速。

同步電動機的轉子轉速與負載大小無關而始終保持為同步轉速。

臥式振動電機:

1、放松防護罩緊固螺釘,拆下兩端防護罩;

2、激振力小于MV50-2,MV50-4,MV50-6,MV30-8的振動電機(不包含此四種規格),外偏心塊為可調塊,表面裝有標明最大激振力百分數的標尺,內偏心塊為固定塊,均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線。旋松兩側外偏心塊壓緊螺栓,兩側外偏心塊同向轉動,使軸上刻線對準外偏心塊上的激振力標尺刻線,調至所需激振力,擰緊外偏心塊壓緊螺栓,裝上防護罩;

3、激振力大于或等于MV50-2;
