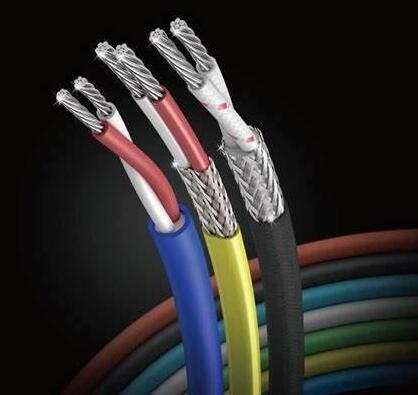

補償導線分為延長性與補償型。補償導線按熱電特性的允差不同分為精密級(符號S)和普通級（符號無）。

　　熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作,是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。

　　產品標準:熱電偶補償導線：GB/T4989-94

　　熱電偶補償電纜：Q/320831SQL07-96使用特性:使用溫度：耐熱級：-65~+200℃及-65~+260℃兩種；

　　普通級：-40~+70℃及-40~+105℃兩種；

　　最小彎曲半徑：補償導線：不小于導線外8倍；

　　產品標準:熱電偶補償導線：GB/T4989-94

　　熱電偶補償電纜：Q/320831SQL07-96使用特性:使用溫度：耐熱級：-65~+200℃及-65~+260℃兩種；

　　普通級：-40~+70℃及-40~+105℃兩種；

　　最小彎曲半徑：補償導線：不小于導線外8倍；

　　補償電纜：有鎧裝時不小于電纜外徑的12倍,無鎧裝時不小于電纜外徑6倍

　　補償電纜：有鎧裝時不小于電纜外徑的12倍,無鎧裝時不小于電纜外徑6倍

　　型號名稱

　　KX-FF氟塑料絕緣和護套普通級K分度熱電偶用補償導線

　　KX-FPF氟塑料絕緣和護套銅絲編織屏蔽普通級K分度熱電偶用補償導線

　　KX-FP1F氟塑料絕緣和護套鍍錫銅絲編織屏蔽普通級K分度熱電偶用補償導線

　　KXS-FF氟塑料絕緣和護套精密級K分度熱電偶用補償導線

　　KXS-FPF氟塑料絕緣和護套銅絲編織屏蔽精密級K分度熱電偶用補償導線

　　KXS-FP1F氟塑料絕緣和護套鍍錫銅絲編織屏蔽精密級K分度熱電偶用補償導線

　　注：其他型號補償導線EX、JX、SC、KC、NC、NX、BC、TX,只需改寫型號的第一項,如EX-VV、EX-VPV

　　補償電纜

　　型號名稱

　　KX-FF氟塑料絕緣氟塑料護套普通級K分度熱電偶用補償電纜

　　KX-FPF氟塑料絕緣氟塑料護套銅絲編織分屏蔽普通級K分度熱電偶用補償電纜

　　KX-FPFP氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通級K分度熱電偶用補償電纜

　　KX-FFP氟塑料絕緣氟塑料護套銅絲編織總屏蔽普通級K分度熱電偶用補償電纜

　　KXS-FF氟塑料絕緣氟塑料護套精密級K分度熱電偶用補償電纜

　　KXS-FPF氟塑料絕緣氟塑料護套銅絲編織分屏蔽精密級K分度熱電偶用補償電纜

　　KXS-FPFP氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽精密級K分度熱電偶用補償電纜

　　KXS-FFP氟塑料絕緣氟塑料護套銅絲編織總屏蔽精密級K分度熱電偶用補償電纜

　　KX-FP3F氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜

　　KX-FP3FP3氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通級K分度熱電偶用補償電纜

　　KX-FFP3氟塑料絕緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通級K分度熱電偶用補償電纜

　　KXS-FP3F氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套精密級K分度熱電偶用補償電纜

　　KXS-FFP3氟塑料絕緣及護套鋁/塑復合帶總屏蔽精密級K分度熱電偶用補償電纜

　　KXS-FP3FP3氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套精密級K分度熱電偶用補償電纜

　　注：

　　1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX,只需改寫型號的第一項,如EX-FFEX-FPF等。

　　2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可,如KX-FP2F即是氟塑料絕緣銅帶繞包分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜。

　　3、還有一些特制的聚四氟乙烯薄膜與玻璃絲復合絕緣及護套的高溫補償電纜,如：KXHF4

正極負極正極負極

BCB鉑銠30-鉑銠6銅銅紅灰

SCS鉑銠10-鉑SPC（銅）SNC(銅鎳0.6)紅綠

RCR鉑銠13-鉑RPC（銅）RNC(銅鎳0.6)紅綠

KCAK鎳鉻-鎳硅KPCA（鐵）KNCA((銅鎳22)紅蘭

KCBKPCB（銅）KNCB(銅鎳40)紅蘭

KXKPX(鎳鉻10)KNX(鎳硅3)紅黑

NCN鎳鉻硅-鎳硅NPC（鐵）NNC(銅鎳18)紅灰

NXNPX（鎳鉻14硅）NNX(鎳硅4)紅灰

EXE鎳硅-銅鎳EPX(鎳鉻10)ENX(銅鎳45)紅棕

JXJ鐵-銅鎳JPX（鐵）JNX(銅鎳45)紅紫

TXT銅-銅鎳TPX（銅）TNX(銅鎳45)紅白

WC3/25WRe3-WRe25鎢錸3-鎢錸25WPC3/25WNC3/25紅黃

WC5/26WRe5-WRe26鎢錸5-鎢錸26WPC5/26WNC5/26紅橙

KX-GA-VVR聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-GA-VVP聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-GA-VVRP聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FF氟塑料絕緣和護套精密級K分度號熱電偶補償導線

KX-HA-FFR氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線

KX-HA-FFP氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-HA-FFRP氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FG氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線

KX-HA-FGR氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線

KX-HA-FGP氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-HA-FGRP氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FV氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線

KX-HA-FVR氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-HA-FVP氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-HA-FVRP氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-GA-YJV交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線

KX-GA-YJVR交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-GA-YJVP交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-GA-YJVRP低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-GA-YDYD低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線

KX-GA-YDYDR低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線

KX-GA-YDYDP低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-GA-YDYDRP低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號第一項即可，

阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，

屏蔽可采用鍍錫銅絲屏蔽。

2、絕緣層及護套機械性能:絕緣層和護套的抗拉強度≥12.5N/m㎡,伸長率≥125%

3、阻燃性能:根據用戶所需可以符合GB12666-1990A、B、C

補償導線及補償電纜外形尺寸和計算重量

注:

1、帶屏蔽或鋁塑復合帶的電纜外徑略大于無屏蔽層的電纜

2、即有分屏蔽也有總屏蔽的電纜外徑略大于只有分屏蔽的電纜

3、只有總屏蔽的電纜外徑略小于只有分屏蔽的電纜

補償導線合金絲和絕緣層顏色

補償導線型號配用熱電偶的分度號

SCS（鉑銠10-鉑）SPC（銅）SNC（銅鎳）紅綠

NCN（鎳鉻硅-鎳硅）NPC（鐵）NNC（銅鎳）紅黃

KCK（銅-康銅）KPC（銅）KNC（銅鎳）紅藍

KXK（鎳鉻-鎳硅）KPX（鎳鉻）KNX（鎳硅）紅黑

EXE（鎳鉻-銅鎳）EPX（鎳鉻）ENX（銅鎳）紅棕

JXJ（鐵-銅鎳）JPX（鐵）JNX（銅鎳）紅紫

TXT（銅-銅鎳）TPX（銅）TNX（銅鎳）紅白

　　CuNiGrSiFe

　　銅SPC

　　RPC

　　KPC

　　TPX100

　　銅鎳0.6SNC

　　RNC99.40.6

　　鎳鉻10KPX

　　EPX

　　9010

　　鎳鉻14硅NPX

　　8414.51.5

　　鎳鉻3KNX

　　97

　　3

　　鎳鉻4NNX

　　95.5

　　4.5

　　銅鎳40KNCB6040

　　銅鎳22KNCA7822

　　銅鎳18NNC8218

　　銅鎳45ENX

　　JNX

　　TNX5545

　　鐵NPC

　　JPX

　　KPCA

　　100

　　主要技術指標

　　品種

　　特性

　　補償型

　　延伸型

　　WC3/25

　　WC5/26

　　SC

　　KC、NC

　　KX、NX

　　EX

　　JX

　　TX

　　配用熱電偶

　　S、R

　　K、N

　　K、N

　　E

　　J

　　T

　　WRe3/WRe25

　　WRe5/WRe26

　　材質和顏色

　　正極

　　材質

　　銅

　　銅

　　鎳鉻

　　鎳鉻

　　鐵

　　銅

　　銅

　　鈷鐵

　　顏色

　　紅

　　紅

　　紅

　　紅

　　紅

　　紅

　　紅

　　紅

　　負極

　　材質

　　銅鎳

　　銅鎳

　　鎳硅

　　銅鎳

　　銅鎳

　　銅鎳

　　銅鎳

　　鈷鎳

　　顏色

　　綠

　　藍

　　黑

　　棕

　　紫

　　白

　　黃

　　橙

　　允差mV

　　A級

　　（精密級）

　　100℃

　　±0.023

　　(3℃)

　　±0.063

　　(1.5℃)

　　±0.063

　　(1.5℃)

　　±0.102

　　(1.5℃)

　　±0.081

　　(1.5℃)

　　±0.023

　　(1.5℃)

　　200℃

　　±0.060

　　(1.5℃)

　　±0.111

　　(1.5℃)

　　±0.083

　　(1.5℃)

　　±0.027

　　(0.5℃)

　　B級

　　（普通級）

　　100℃

　　±0.037

　　(5℃)

　　±0.105

　　(2.5℃)

　　±0.105

　　(2.5℃)

　　±0.170

　　(2.5℃)

　　±0.135

　　(2.5℃)

　　±0.047

　　(1.0℃)

　　±0.048

　　(3.0℃)

　　±0.051

　　(3.0℃)

　　200℃

　　±0.057

　　(5℃)

　　±0.100

　　(2.5℃)

　　±0.183

　　(2.5℃)

　　±0.138

　　(2.5℃)

　　±0.053

　　(1.0℃)

　　±0.080

　　(5.0℃)

　　±0.085

　　(5.0℃)

　　往復電阻

　　20℃時長度為1m,

　　截面積為1mm2

　　<0.1Ω

　　<0.8Ω

　　<1.5Ω

　　<1.5Ω

　　<0.8Ω

　　<0.8Ω

　　線芯標稱截面積mm2

　　0.50,1.0,1.5,2.5

　　線芯股數

　　（多股用R表示）

　　1,7,19

　　絕緣層、護

　　層材料和使

　　用溫度

　　G（一般用）

　　V.V,-20～70℃和-20～100℃；

　　H（耐熱用）

　　B.B,-40～180℃和-25～200℃

　　F.B,-40～180℃和-25～200℃

補償導線及補償電纜交貨長度不小于100米、允許長度不小于20米的短斷交貨,其數量應不超過交貨長度的10％

根據雙方協議允許任何長度的電纜交貨
