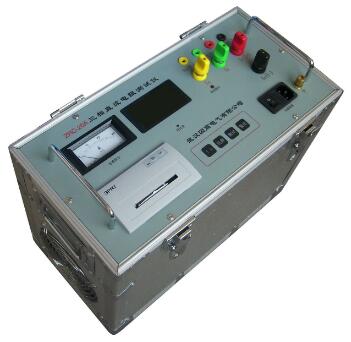

變壓器直流電阻測試儀是測量大容量變壓器直流電阻設計的新型儀器,是設計成一體的高精度穩流電源及測試部分組成,測試過程微機控制,自動完成穩流判斷、數據采集、數據處理、阻值顯示及打印。該儀器對于在載調壓器縱向測試可一次供電完成,充分節約試驗時間,并為變壓器生產廠家設置有溫升試驗功能,對各種類型變壓器可實現快速準確測量,具有操作簡便、精度高、抗干擾等特點。RXB變壓器直流電阻測試儀既可單獨使用,使測試電流達到20A、40A,是發供電單位、變壓器制造行業及大中型用電企業保障安全生產、提高產品質量的理想測試儀器。

2、自動程控電流源技術,電流源共設1000個電流檔位,由內部微控制器根據被測電阻自動控制,從而達到比較寬的測量范圍和最佳的測量狀態,無須手動切換電流換檔。

3、響應速度快,在測量狀態可以直接轉換分接開關,儀器會自動提示,新的電阻值很快就會顯示出來。

4、高度智能化設計,功能設置巧妙先進,可自動判斷測試線虛接、斷線等故障。

5、保護功能完善,能可靠保護反電勢對儀器的沖擊,具有自動放電指示功能。

6、可顯示測量電流和測量時間。

7、智能化功率管理技術,可有效減輕儀器內部發熱。

8、可儲存120次測量數據,掉電不丟失。

9、全部漢字菜單及操作提示,直觀方便。

2、大容量 CPU 可存儲 255 組測量結果

3、采用典型的四線制測量法,以提高測量電阻(尤其是低阻)的準確度

4、自帶面板式微型打印機,可漢化打印測量結果

5、存儲結果可查閱、打印

2、測量范圍:5A:1mΩ~4Ω

10A:1mΩ~1Ω

3、分辨率:1μΩ

4、測試精度:0.2級

5、工作溫度:-10℃~50℃

6、工作濕度:0~80%

7、工作電源:AC 220V±10% 50Hz±1Hz

測試電流: 5A(20mΩ~2Ω); 0.5A(20Ω); 0.05A(200Ω) ; 0.005A(2000Ω) 。

分辨率: 1μΩ(20mΩ檔); 10μΩ(200mΩ檔); 0.1mΩ(2Ω檔); 1mΩ(20Ω檔); 10mΩ(200Ω檔); 0.1Ω(2000Ω檔) 。

準確度: 1mΩ~2000Ω ( ±0.5 % )

整機功耗:≤100W

工作溫度與濕度: 0℃~40℃; ≤ 85 % RH

耐壓: AC1.5kV 50HZ 1min

工作電源: AC220V 50 HZ (±10 %)

尺寸:350mm(L)× 260mm(W)× 140mm(D)

重量: 約3kg

2、儀器的操作者應具備一般電氣常識。

3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。

4、儀表應避免劇烈振動。

5、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

6、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

7、在測試過程中，禁止移動測試夾和供電線路。

為了您和設備的安全，請操作人員仔細閱讀以下內容:

1、在測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人員和設備的安全。本機的輸出端設有放電電路。關閉輸出時，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。

2、對于無載調壓變壓器，不允許測量過程中切換分接開關。

3、測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待30秒鐘后才可拆卸接線。

4、測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長。

5、開機前請檢查電源電壓:交流220V±10% 50Hz。

6、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

7、試驗時機殼必須可靠接地。

8、試驗時不允許不相干的物品堆放在設備面板上和周圍。

9、更換保險管和配件時，請使用與本儀器相同的型號。

附1:面板式打印機換紙方法 儀器所配打印機在出廠時已經安裝了紙卷,當打印機內的紙卷用完時,需要安裝新的紙卷,具體安裝過程如下:
1、取下打印機的前蓋板。
2、從儀器面板上取下整個打印機,用手指向內夾住打印機的兩側活動舌頭,將整個打印機從儀器面板上輕輕取下,注意在取下打印機之前,一定要確認已關掉打印機的電源。
3、從打印機上取下紙卷軸。
4、將新紙卷套在紙卷軸上,并將紙卷軸裝入打印機的導槽內,不會掉出。
5、將打印紙頭剪成錐形。
6、接通打印機的電源,按SEL鍵,使SEL指示燈滅,然后再按LF鍵,使機頭轉動,這 時用手將紙頭送入機頭下面的入紙口處,紙會快速進入機頭,直到從機頭正前方露出為 止。露出要有一定長度,再按一下SEL或LF鍵,停止進紙。關上電源,蓋好打印機的前蓋板,將打印紙的頭從前蓋板的出口中穿出。
7、將整個打印機裝回到儀器面板上。
直流電阻測試儀使用方法:
A、直流電源測試: 閉合總電源開關,相應有指示燈亮,按下"啟停"鍵,即可進行測試。測試完畢,按下"復位鍵",儀器顯示"正在放電",等儀器返回到開機的界面,關閉總電源開關,相應的指示燈熄滅,再轉換測試夾,進行再次測試。
B、交流電源測試: 接上交流AC220V電源,"充電"指示燈亮,閉合總電源開關,相應的指示燈亮,同直流測試方法類似。 特被注意:測試完畢后,必須按"復位鍵"等儀器返回開機界面后,才能關機進行下次測試

1、電阻測量 儀器開機或按復位鍵后,進入初始狀態

①、此時光標指針指向"電阻",直接按"確定"鍵進入狀態
②、顯示變化的充電電流和測量時間,充電完成后自動進入狀態
③、顯示電阻值、測量電流和測量時間,此時每按一次"確定"鍵則儲存一次測量結果(帶打印機的機型同時打印出測量結果)。按"復位"鍵退出電阻測量,進入狀態
④、顯示放電電流。放電結束后,自動回到初始狀態(1),完成一次電阻測量。

2、編號設置

輸入設備編號有助于內存數據的查找,在初始狀態(1),將光標指針指向"設置"按"確定"鍵進入狀態(5),顯示當前設備編號。再按"確定"鍵進入狀態(6),提示輸入新設備編號,此時按"選擇"鍵可使當前輸入位從'0'到'9',再從'A'到'Z'循環顯示,找到所要的數字或字母后按"確定"鍵即輸入一位,再按同樣的方法輸入下一位,輸入完六位后,回到狀態(5),顯示新輸入的設備編號。按"復位"鍵回到初始狀態(1)。

3、內存操作

在初始狀態(1),將光標移至"內存"按"確定"鍵進入狀態(7),顯示當前存儲器記錄總數,此時按"選擇"鍵可進入狀態(8),從最新的記錄開始依此顯示存儲器記錄內容,NNNNNN表示該記錄設備編號,MM表示該設備第MM個電阻值,在測量過程中每按一次"確定"鍵存儲測量結果時,MM值加1。每輸入新的設備編號,MM值從1開始重新累計。同時按"選擇"和"確定"鍵將清除存儲器全部數據,按"復位"鍵退出內在操作返回狀態(1)。存儲器最多可存儲120次測量結果,超過120次以后最老的記錄將被覆蓋。存儲器內容在斷電條件下可長期保持不丟失。
