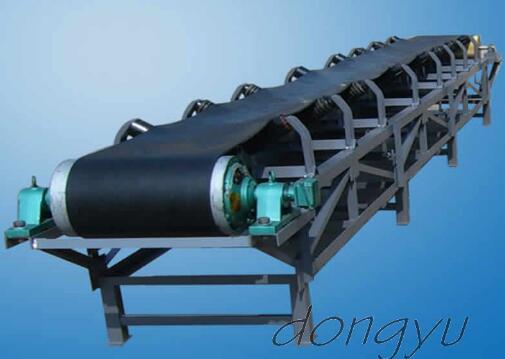

皮帶式輸送機具有輸送量大、結構簡單、維修方便、部件標準化等優點,廣泛應用于礦山、冶金、煤炭等行業,用來輸送松散物料或成件物品,根據輸送工藝要求,可單臺輸送,也可多臺組成或與其它輸送設備組成水平或傾斜的輸送系統,以滿足不同布置型式的作業 線需要 ,適用于輸送堆積密度小于1.67/噸/立方米,易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料,如煤、碎石、砂、水泥、化肥、糧食等。被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定,傳動可用電滾筒,也可用帶驅動架的驅動裝置。 皮帶輸送機結構形式多樣,有槽型皮帶機、平型皮帶機、爬坡皮帶機、側傾皮帶機、轉彎皮帶機等多種形式。 常用的膠帶輸送機可分為:普通帆布芯膠帶輸送機、鋼繩芯高強度膠帶輸機、全防爆下運膠帶輸送機、難燃型膠帶輸送機、雙速雙運膠帶輸送機、可逆移動式膠帶輸送機、耐寒膠帶輸送機等等。 皮帶輸送機主要由機架、輸送皮帶、皮帶輥筒、張緊裝置、傳動裝置等組成。

皮帶流水線是流水線的一種,用流水線來節省人工和提高工作效率。

皮帶線可輸送的物料種類繁多,既可輸送各種散料,也可輸送各種紙箱、包裝袋等單件重量不大的件貨,用途廣泛。輸送帶有橡膠、帆布、PVC、PU等多種材質,除用于普通物料的輸送外,還可滿足耐油、耐腐蝕、防靜電等有特殊要求物料的輸送。采用專用的食品級輸送帶,可滿足食品、制藥、日用化工等行業的要求。 輸送平穩,物料與輸送帶間沒有相對運動,能夠避免對輸送物的損壞。與其它輸送機相比噪音較小,適合于工作環境要求比較安靜的場合。結構簡單、便于維護;能耗較小,使用成本低。

從前在英格蘭北部的一個小鎮里,有一個名叫艾薇的人開的魚和油煎土豆片商店。在店里面,每位顧客需要排隊才能點他(她)要的食物(比如油炸鱈魚,油煎土豆片,豌豆糊,和一杯茶)。然后每個顧客等著盤子裝滿后坐下來進餐。

艾薇店里的油煎土豆片是小鎮中最好的,在每個集市日中午的時候,長長的隊伍都會排出商店。所以當隔壁的木器店關門的時候,艾薇就把它租了.

他們沒辦法再另外增加服務臺了;艾薇的鱈魚和伯特的油煎土豆片是店里面的主要賣點。但是后來他們想出了一個聰明的辦法。他們把柜臺加長,艾薇,伯特,狄俄尼索斯和瑪麗站成一排。顧客進來的時候,艾薇先給他們一個盛著魚的盤子,然后伯特給加上油煎土豆片,狄俄尼索斯再給盛上豌豆糊,最后瑪麗倒茶并收錢。顧客們不停的走動;當一個顧客拿到豌豆糊的同時,他后面的已經拿到了油煎土豆片,再后面的一個已經拿到了魚。一些窮苦的村民不吃豌豆糊-但這沒關系,這些顧客也能從狄俄尼索斯那里得個笑臉。

這樣一來隊伍變短了,不久以后,他們買下了對面的商店又增加了更多的餐位。這就是流水線。將那些具有重復性的工作分割成幾個串行部分,使得工作能在工人們中間移動,每個熟練工人只需要依次的將他的那部分工作做好就可以了。雖然每個顧客等待服務的總時間沒變,但是卻有四個顧客能同時接受服務,這樣在集市日的午餐時段里能夠照顧過來的顧客數增加了三倍。

皮帶輸送機運行時皮帶跑偏是最常見的故障。為解決這類故障重點是要注意安裝的尺寸精度與日常的維護保養。跑偏的原因有多種,需根據不同的原因區別處理:

1、調整承載托輥組。皮帶線的皮帶在整個皮帶輸送機的中部跑偏時可調整托輥組的位置來調整跑偏;在制造時托輥組的兩側安裝孔都加工成長孔,以便進行調整。具體方法是皮帶偏向哪一側,托輥組的哪一側朝皮帶前進方向前移,或另外一側后移。皮帶向上方向跑偏則托輥組的下位處應當向左移動,托輥組的上位處向右移動。

2、安裝調心托輥組。調心托輥組有多種類型如中間轉軸式、四連桿式、立輥式等其原理是采用阻擋或托輥在水平面內方向轉動阻擋或產生橫向推力使皮帶自動向心達到調整皮帶跑偏的目的。一般在皮帶輸送機總長度較短時或皮帶線雙向運行時采用此方法比較合理,原因是較短皮帶輸送機更容易跑偏并且不容易調整。而長皮帶輸送機最好不采用此方法,因為調心托輥組的使用會對皮帶的使用壽命產生一定的影響。

3、調整驅動滾筒與改向滾筒位置。驅動滾筒與改向滾筒的調整是皮帶跑偏調整的重要環節。因為一條皮帶輸送機至少有2到5個滾筒,所有滾筒的安裝位置必須垂直于皮帶輸送機長度方向的中心線,若偏斜過大必然發生跑偏。其調整方法與調整托輥組類似。對于頭部滾筒如皮帶向滾筒的右側跑偏,則右側的軸承座應當向前移動,輸送機的皮帶向滾筒的左側跑偏,則左側的軸承座應當向前移動,相對應的也可將左側軸承座后移或右側軸承座后移。尾部滾筒的調整方法與頭部滾筒剛好相反。經過反復調整直到皮帶調到較理想的位置,在調整驅動或改向滾筒前最好準確安裝其位置。

4、張緊處的調整。皮帶張緊處的調整是皮帶輸送機跑偏調整的一個非常重要的環節。重錘張緊處上部的兩個改向滾筒除應垂直于皮帶長度方向以外還應垂直于重力垂線,即保證其軸中心線水平。使用螺旋張緊或液壓油缸張緊時,張緊滾筒的兩個軸承座應當同時平移,以保證滾筒軸線與皮帶縱向方向垂直。具體的皮帶跑偏的調整方法與滾筒處的調整類似。

5、雙向運行的皮帶輸送機皮帶跑偏的調整比單向皮帶線跑偏的調整相對要困難許多,在具體調整時應先調整某一個方向,然后調整另外一個方向。調整時要仔細觀察皮帶運動方向與跑偏趨勢的關系,逐個進行調整。重點應放在驅動滾筒和改向滾筒的調整上,其次是托輥的調整與物料的落料點的調整。同時應注意皮帶在硫化接頭時應使皮帶斷面長度方向上的受力均勻,在采用導鏈牽引時兩側的受力盡可能地相等。

1、線體長度根據產品的裝配工藝編排計算得出。

2、線體高度為2M,其中工作面高度750±20mm可調;

3、線體寬度:150mm~1000mm根據產品規格自由定;

4、線體配置: 1-日光燈,2-電風扇,3-氣管配有快換節口,4-工藝圖板,5-工作桌配有220V電源插座,6-進口輸送帶,7-專用鋁合金。

5、動力配置:國產電磁調速/變頻調速控制;

皮帶線采用皮帶拖牽工作平面傳送運動,來達到生產工藝目的,也有人管這種皮帶流水線叫做皮帶機或皮帶輸送機。這種皮帶機采用組合式裝配模式,工位數可按工藝要求設定。皮帶輸送機工位配置有電源插座、工藝圖板、照明等,使整個程流達到快速、有序。

1、日光燈

2、燈罩

3、工藝圖板

4、工位支架

5、儀表格板

6、皮帶

7、鋁合金型材

8、鋁合金型材

9、工具箱

10、可調腳蹄

皮帶機部件名稱：皮帶機指標與參數

線體長度(L1)：按客戶工藝需要選定

線體寬度(B1)：按客戶工藝需要選定

皮帶寬度(B2、B3)：50.8、100

單工位長度(L2)：按客戶工藝需要選定

線體高度(H1)：2200mm

工作面高度(H2)：750mm±25mm(推選值)

運行速度：推薦:機械固定式、電磁調速式、變頻調速式

運行方式：連續、節拍

輸送介質：PVD防靜電帶、橡膠帶、帆布帶

適用范圍：電子、儀器、儀表、小型機電、家電的產品裝配、調試

一、皮帶流水線機架的制作:

皮帶流水線機架式由鋁型材制作而成,將鋁型材按照設計圖紙的方案,相應的銜接在一起,然后通過螺絲將銜接部分固定。

二、滾筒的安裝:皮帶流水線的輸送面兩端安裝滾筒,便于皮帶輸送線的循環運作。滾筒安裝后,就可以將皮帶流水線安裝在輸送架上。

三、安裝腳杯:在皮帶流水線的輸送架底部安裝腳杯,防止底部經過摩擦出現磨損,同時可以通過腳杯適當調整整個皮帶輸送線的高度,以適應生產需要。

四、安裝調節螺桿:在皮帶流水線的機架兩端底部安裝調節螺桿,便于調節皮帶輸送線的輸送坡度。

五、安裝電控箱與調速器:皮帶流水線的輸送速度是可以根據生產需要進行調節,這就需要在輸送架上安裝調速器。調速器的位置與電控箱靠近,便于二者的連接電路。

六、包裝:經過以上五個流程的制作安裝,一臺可以調節輸送坡度的皮帶輸送線就制作完成了,然后再用包裝材料將設備包裝起來就可以了。

在皮帶流水線運行前,首先要確認皮帶線設備、人員、被輸送物品均處于安全完好的狀態;其次檢查各運動部位正常無異物,檢查所有電氣線路是否正常,正常時才能將皮帶線投入運行。最后要檢查供電電壓與設備額定電壓的差別不超過±5%。

在皮帶線運行投入,必須進行以下操作:

1、合上總電源開關,檢查設備電源是否正常送入且電源指示燈是否亮。正常后進行下一步操作。

2、合上各回路的電源開關,檢查是否正常。正常狀態下為:設備不動作,皮帶線運行指示燈不亮,變頻器等設備的電源指示燈亮,變頻器的顯示面板顯示正常(無故障代碼顯示)。

3、按照工藝流程依次啟動各電氣設備,上一個電氣設備啟動正常后(電機或其他設備已達到正常速度、正常狀態)再進行下一個電氣設備的啟動。

在皮帶線運行中,必須遵守被輸送物品設計中物品的規定,遵守皮帶線的設計能力。其次,要注意各類人員不得觸及皮帶線的運動部分,非專業人員不得隨意接觸電氣元件、控制按鈕等。最后,在皮帶線運行中不能對變頻器后級斷路,如確定維修需要,則必須在停止變頻運行的情況下才能進行,否則可能損壞變頻器。

皮帶線運行停止,按下停止按鈕待系統全部停止后方能切斷總電源。
