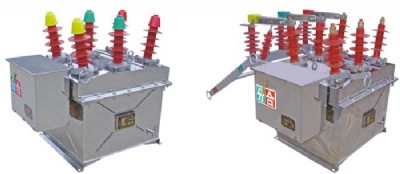

ZW8-12G/630手動帶刀閘//ZW8-12G/630手動帶刀閘戶外高壓真空斷路器——好品質來自浙江皖開
ZW8-12系列真空斷路器為額定電壓12kV、三相交流50Hz的高壓戶外開關設備、主要用來開斷關農網、城網和小型電力系統的負荷電流、過載電流、短路電流 . 該產品總體結構為三相共箱式、三相真空滅弧室置于金屬箱內、利用SMC絕緣材料相間絕緣及對地絕緣、性能可靠、絕緣強度高 .
　　
　　ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的、稱為組合斷路器、可作為分段開關使用 .
　　
　　本系列產品的操動機構為CT23型彈簧儲能操動機構、分為電動和手動而成 .
　　
　　技術參數
　　序號名稱單位數據
　　6.3kA 12.5kA 20kA
　　1 額定電壓 kV 12
　　2 額定電流 A 630
　　3 額定短路負載開斷電流 kA 6.3 12.5 20
　　4 額定短路關合電流（峰值）kA 16 31.5 50
　　5 額定峰值耐受電流 kA 16 31.5 50
　　6 額定短時1min耐受電流 kA 63 12.5 20
　　7 額定絕緣水平工頻耐壓（干式）kV 42
　　雷電沖擊耐壓（峰值）75
　　8 額定操作順序分-0.3S-合分-180 S-合分
　　9 機械壽命次 10000
　　10 額定短路開斷電流開斷次數次 30
　　11 操動機構額定合閘電壓 V 110、220
　　12 操動機構額定分閘電流 A 110、220
　　13 觸頭開距 mm 11±1
　　14 超行程（觸頭彈簧壓縮長度）mm 3-0.3＋1.0
　　15 三相分、合閘不同期性 ms≤2
　　16 觸頭合閘彈跳時間 ms≤2
　　17 平均分閘速度 m／s 1.0±0.2
　　18 平均合閘速度 m／s 0.7±0.15
　　19 分閘時間**操作電壓下 s 0.015-0.05
　　**操作電壓下 0.03-0.06
　　20 合閘時間 s 0.025-0.05
　　21 各相主回路電阻μΩ≤120
