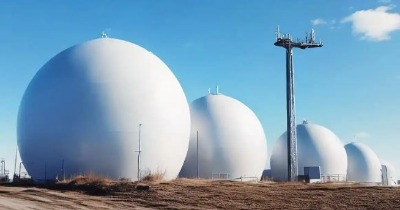

雙膜儲氣柜系統適用范圍:

各種中性氣體存儲如沼氣、空氣、二氧化碳、氧氣等。

雙膜儲氣柜系統結構組成

雙膜儲氣柜主要由底膜(一體化氣柜除外)、內膜、外膜、恒壓控制柜、安全保護器及一些控制設備和輔助材料組成。設備組成。

底膜:主要用于基礎密封,以實現傳統基礎設施無法達到的防腐、防滲透。

內膜:隔離儲存的氣體和外膜調壓氣體。

外膜:形成調壓室,使內膜適用氣體恒壓輸出并對內膜起到保護作用,外膜與內膜及底膜的邊緣或發酵罐口連接。作為氣柜的外殼保護內膜,恒定柜內壓強。

原理:底膜、外膜共同形成一個密閉儲氣空間。當儲存氣體增多時控制設備就釋放調壓空氣騰出一定的容量。當內膜儲存的氣體減少時控制設備則注入調壓空氣,平衡柜內的壓強,穩定外膜剛度。為不讓氣體混合,儲存的氣體與調壓空氣之間使用內膜隔離開。

雙膜儲氣柜系統制作工藝

底膜、內膜和外膜是根據各種不同形狀規格使用專用膜軟件設計,再使用大型熱合機在防塵車間加工而成。大型設備將分開的膜片熱合成整體保證了熱和縫氣密性的高要求,同時也使熱和縫的壽命與材料相同,保證了耐久性。

要特備注意的時內膜的作用是隔離調壓氣體和儲存氣體,所以為了保證內膜的密閉性,內膜采用獨特的專利技術焊接(5道工藝處理)能更有效的密閉氣體。

雙膜儲氣柜系統基礎

基礎一般采用鋼筋混泥土,力學性能要達到設計指標,基礎下面按照設計預埋管道和連接法蘭。邊緣預埋鋼制連接環。

安全

雙膜儲氣柜系統安全壽命

氣柜材料同時具有抗沼氣腐蝕、抗紫外線和微生物的功能。常規使用壽命在10-25年以上,期間無需防腐處理;

各處金屬連接件均采用不銹鋼材質,足以抗氣柜腐蝕環境。

雙膜儲氣柜系統防泄漏安全

材料氣密性符合歐洲標準;

內膜采用特殊工藝處理焊接縫,焊縫氣密性和物理特性以及壽命不小于主材;

外膜采用三種壓力保護方式,常規時使用電控,故障時使用備用物理泄壓,保證壓力控制在安全范圍內。

雙膜儲氣柜系統環境安全

氣柜設計使用壓力2KP,遠遠大于一般地區最大風壓(10級風風壓約0.5KP);

抗雷需要另設避雷裝置。

雙膜儲氣柜系統使用電器防爆安全

根據GB50058-1992規定,2區范圍內使用D級防爆電器設備。

雙膜儲氣柜系統氣柜安全驗收

使用專用泄漏探測器探測泄露情況。

一體化氣柜適用于罐體之上,沼氣儲存與輸出,整體呈球形或錐形。與獨立氣柜不同的是其安裝于反應器上部。

特點

安裝于厭氧罐上方,經濟性較高。結構較緊湊,節約了氣柜所占的土地資源,同時節約了厭氧罐頂蓋和氣柜基礎。當罐體直徑較大時安裝傳統的硬頂蓋不太方便,此時使用WY型一體化氣柜較容易為了不讓內膜接觸到沼液,罐口一般需要增加傘狀網架兜住內膜。傘狀網架不能有毛刺、銳利點以免損壞內膜,網架的受力按照1.5KP設計。故此氣柜內膜施加在網架上的力不得超過1KP(網架設計1.5KP為安全設計),當氣柜壓力大于1KP時需要安裝標準安全保護器保護內膜及網架安全。
